一文读懂意法半导体STM32H745ZGT6微控制器的参数、优缺点、应用和引脚封装图

ST(意法半导体)生产的型号STM32H745ZGT6属于32位MCU微控制器，采用高性能Arm®Cortex®-M7和Cortex®M4 32位RISC内核。Cortex®-M7内核的工作频率高达480MHz，Cortex®M4内核的工作速度高达240 MHz。这两个内核都具有浮点单元(FPU)，支持Arm®单精度和双精度(Cortex®-M7内核)操作和转换(符合IEEE 754)，包括一整套DSP指令和一个内存保护单元(MPU)，以增强应用程序的安全性。

STM32H745ZGT6包含高速嵌入式存储器，具有高达2M字节的双组闪存、高达1M字节的RAM(包括192 KB的TCM RAM、高达864 KB的用户SRAM和4 KB的备份SRAM)，以及连接到APB总线、AHB总线、2x32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。

STM32H745ZGT6提供三个ADC、两个DAC、两个超低功耗比较器、一个低功耗RTC、一个高分辨率定时器、12个通用16位定时器、两个用于电机控制的PWM定时器、五个低功耗定时器、一个真随机数发生器(RNG)。该设备支持用于外部∑-Δ调制器(DFSDM)的四个数字滤波器。它们还具有标准和高级通信接口。

意法半导体STM32H745ZGT6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：144-LQFP(20x20)

包装：托盘

核心处理器：ARM Cortex-M4，Cortex-M7

内核规格：32-位

速度：240MHz，480MHz

连接能力：CANbus，EBI/EMI，以太网，I²C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外设：欠压检测/复位，DMA，I2S，LCD，POR，PWM，WDT

I/O数：97

程序存储容量：1MB(1M x 8)

程序存储器类型：闪存

RAM大小：1M x 8

电压-供电(Vcc/Vdd)：1.62V ~ 3.6V

数据转换器：A/D 23x16b; D/A 2x12b

振荡器类型：内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

基本产品编号：STM32

产品应用：高性能MCU

意法半导体STM32H745ZGT6的功能特点

1、32位Arm®Cortex®-M7内核，带双精度FPU和L1缓存：16 KB数据和16 KB指令缓存，频率最高480 Hz、MPU、1027 DMIPS/2.14 DMIPS/MHz(Dhrystone 2.1)和DSP指令；

2、32位Arm®32位Cortex®-M4内核，带FPU，自适应实时加速器(ART加速器™) 用于内部闪存和外部存储器，频率高达240MHz、MPU、300 DMIPS/1.25 DMIPS/MHz(Dhrystone 2.1)和DSP指令存储器；

3、高达2MB的闪存，支持边读边写；

4、1MB RAM：192 KB TCM RAM；

5、64KB的ITCM RAM+128KB的DTCM RAM用于时间关键例程)，864 KB的用户SRAM，以及备份域中4KB的SRAM；

6、双模式Quad SPI存储器接口，最高运行133MHz；

7、灵活的外部存储控制器，最多支持32位数据总线：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND闪存；

8、在同步模式下，内存时钟最高可达125MHz；

9、CRC计算单元安全；

10、ROP、PC-ROP、主动篡改通用输入/输出；

11、多达168个具有中断功能的I/O端口。

意法半导体STM32H745ZGT6的应用领域

STM32H747AII6是一款高性能32位MCU，广泛应用于各个领域的嵌入式系统和物联网应用，其主要应用领域如下：

汽车电子：STM32H747AII6具有强大的图形处理能力和嵌入式显示控制器，可用于汽车仪表板、信息娱乐系统、导航系统、驾驶员辅助系统等。

工业自动化：STM32H747AII6可用于控制和监测工业设备和生产线，具有高性能和实时性能，支持多种通信协议，如CAN、Ethernet、USART等。

医疗设备：STM32H747AII6具有高性能和低功耗特性，适用于医疗设备，如血压计、血糖仪、心率监测器等。

智能物联网设备：STM32H747AII6适用于各种物联网设备，如智能传感器、智能环境监测器、智能家具等。

家庭自动化：STM32H747AII6支持各种通信协议，如Ethernet、Wi-Fi、Bluetooth等，可用于智能家居系统，如智能照明、智能安防、智能家电等。

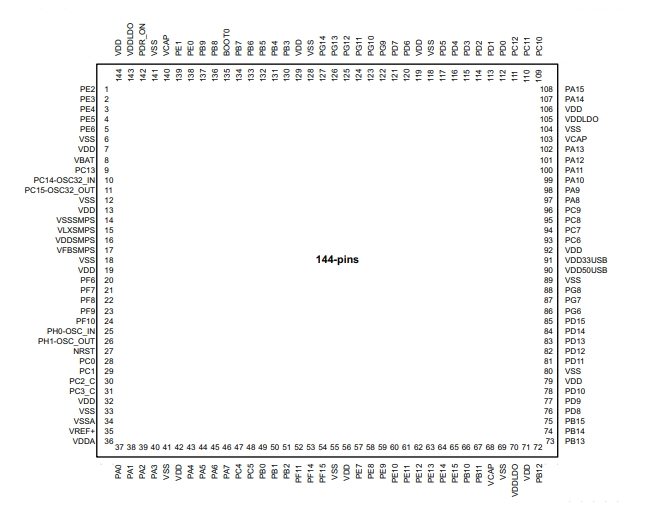

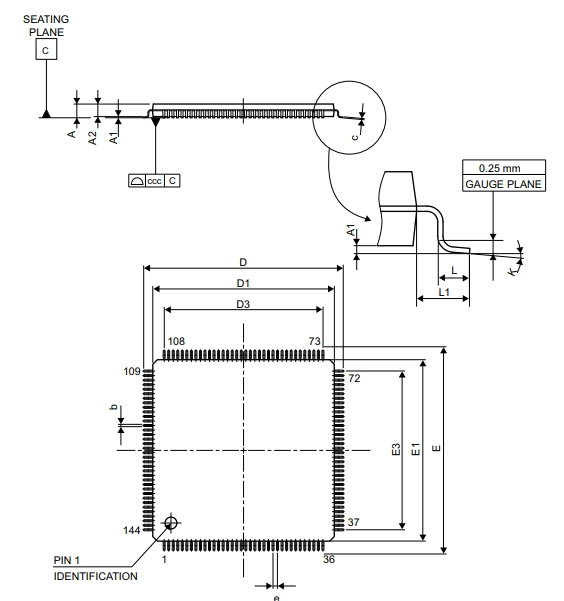

STM32H745ZGT6的引脚封装图

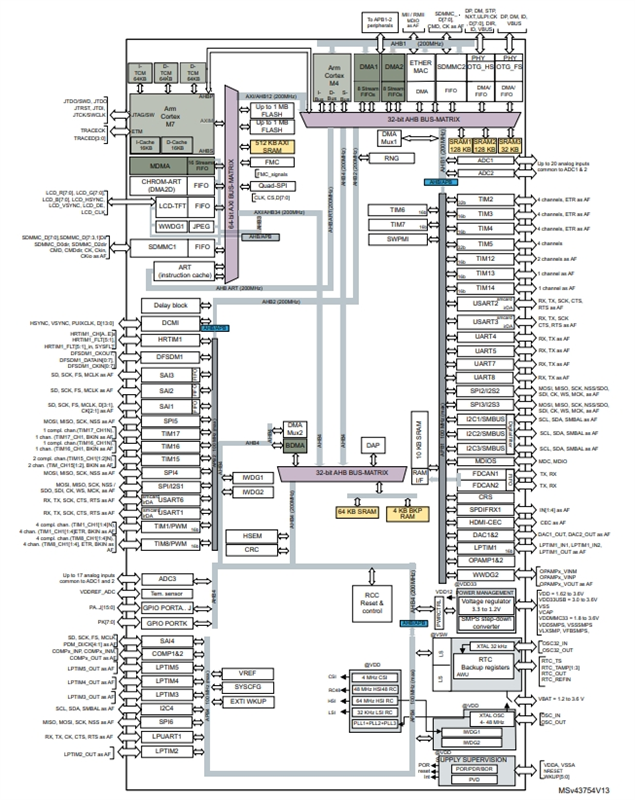

STM32H745ZGT6的功能方框图

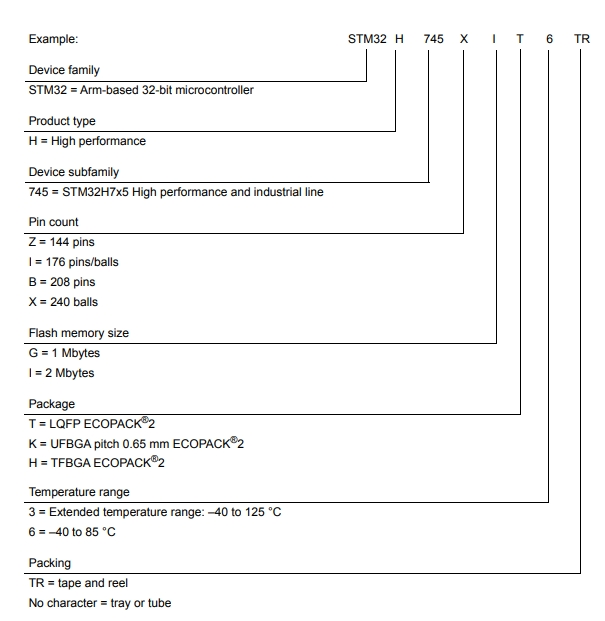

STM32H745ZGT6的型号解释图
