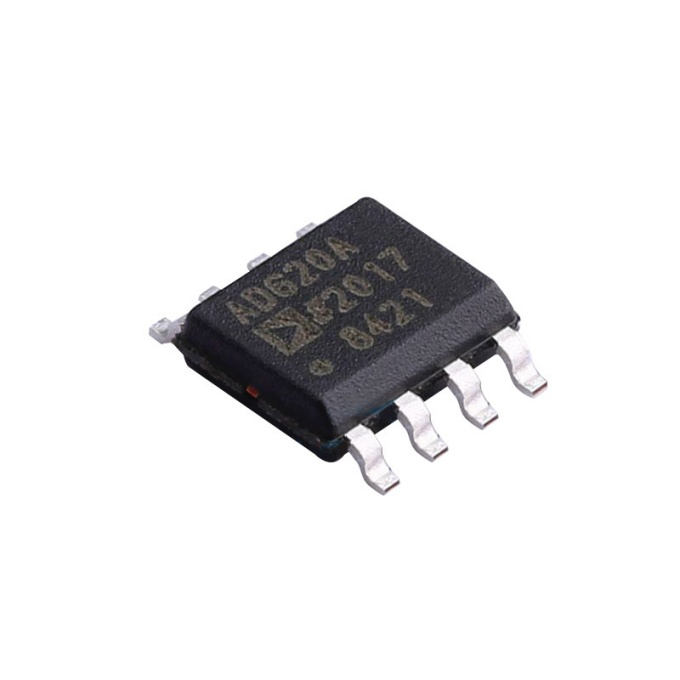

亚德诺AD620ARZ-REEL7仪表放大器的优缺点、参数、应用和引脚封装图

ADI(亚德诺)的型号AD620ARZ-REEL7属于通用放大器，是低成本、高精度的仪表放大器，只需要一个外部电阻就可以将增益设置为1到10000。

AD620ARZ-REEL7具有8引脚SOIC和DIP封装，比离散设计更小，提供更低的功率(仅1.3 mA最 大电源电流)，使其非常适合电池供电，便携(或远程)应用。

AD620ARZ-REEL7具有40ppm最 大非线性的高精度，50μV max的低偏置电压，0.6μ V/°C max的偏置漂移，非常适合用于精密数据采集系统，如称重秤和传感器接口。

此外，AD620ARZ-REEL7的低噪声、低输入偏置电流和低功率使其非常适合于医疗应用，如ECG和无创血压计。通过在输入级使用Superϐeta处理，使1.0nA max的低输入偏置电流成为可能。

AD620的输入电压噪声较低，1khz为9nv/√Hz, 0.1Hz~10hz为0.28μV p-p，输入电流噪声为0.1 pA/√Hz，作为前置放大器效果良好。此外，AD620非常适合于多路应用，其稳定时间为15μs至0.01%，其成本足够低，使设计每个通道一个in-amp。

亚德诺AD620ARZ-REEL7的中文参数

品牌：ADI(亚德诺)

产品分类：通用放大器

封装/外壳：SOIC8_150MIL

电源电压，单/双(±)：4.6V~36V,±2.3V~18V

输入失调电压(Vos)：30μV

安装类型：SMT

工作温度：-40℃~+85℃

压摆率：1.2V/μs

增益带宽积(GBP)：1MHz

-3db带宽：1MHz

输入偏置电流：500pA

通道数：1

长x宽/尺寸：5.00 x 4.00mm

高度：1.75mm

元件生命周期：Active

亚德诺AD620ARZ-REEL7的功能特点

1、高精度放大：AD620ARZ-REEL7具有高增益、高精度的放大功能，可用于放大各种传感器或信号源的微弱信号。

2、低噪声：AD620ARZ-REEL7采用了低噪声设计，能够有效减小对输入信号的干扰，提供清晰的放大信号。

3、宽输入电压范围：AD620ARZ-REEL7可在宽范围的电压供应下工作，从单电源供电资源到双电源供电资源都可以适用。

4、内置增益调节：AD620ARZ-REEL7内置了可调节的增益，可以通过外部电阻来调整放大倍数，方便根据不同需求进行精确放大。

5、低功耗：AD620ARZ-REEL7采用低功耗设计，能够在待机模式下降低功耗，延长电池寿命。

6、温度稳定性：AD620ARZ-REEL7具有良好的温度稳定性，能够在不同的温度环境下提供稳定的放大性能。

亚德诺AD620ARZ-REEL7的应用领域

AD620ARZ-REEL7是一款高性能的放大器芯片，其主要应用领域如下：

1、工业自动化：用于传感器信号放大和处理、压力、温度、流量等参数的检测和控制。

2、医疗仪器：用于心电图(ECG)放大、血压检测、生物电信号放大等医疗设备中。

3、仪器仪表：用于高精度测量、信号放大和处理。

4、温度测量：用于热电偶信号放大、温度传感器信号放大等。

5、传感器放大：用于各种传感器输入信号放大，如光电传感器、气体传感器、加速度传感器等;

6、电池供电设备：用于对电池的电压和电流进行测量和监控。

AD620ARZ-REEL7的引脚图

AD620ARZ-REEL7的封装图

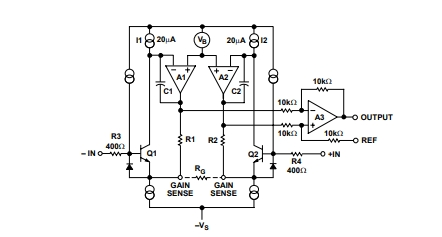

AD620ARZ-REEL7的功能方框图
