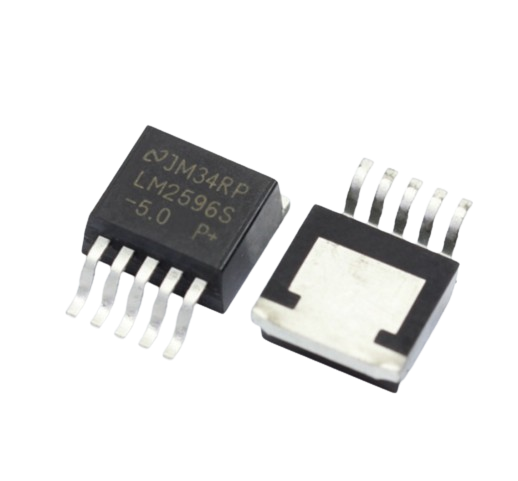

德州仪器LM2596S-5.0开关稳压器的工作原理、特征、应用以及引脚图
LM2596 系列稳压器是为降压开关稳压器提供所有有效 功能的单片集成电路，能够驱动 3A 的负载，并且拥有 出色的线路和负载调节性能。这些器件可提供 3.3V、 5V、12V 固定输出电压和可调节输出电压版本。 这类稳压器不仅需要很少的外部元件，而且简单易用， 还具有内部频率补偿和固定频率振荡器。 LM2596 系列在 150kHz 的开关频率下运行，因此采用 的滤波器组件可比更低频率的开关稳压器所需的组件尺 寸更小。采用 5 引脚 TO-263 表面贴装封装。
特征
3.3V、5V、12V 和可调输出版本
可调输出电压范围：1.2V 至 37V，在各种线路和负 载条件下的最高电压容差为 ±4%
采用 TO-263 封装
输出负载电流为 3A
输入电压范围高达 40V
只需要四个外部元件
出色的线路和负载调节规格
150kHz 固定频率内部振荡器
TTL 关断功能
低功耗待机模式，IQ 典型值为 80μA
高效率
使用现成的标准电感器
热关断和电流限制保护
应用
电器
电网基础设施
EPOS
家庭影院

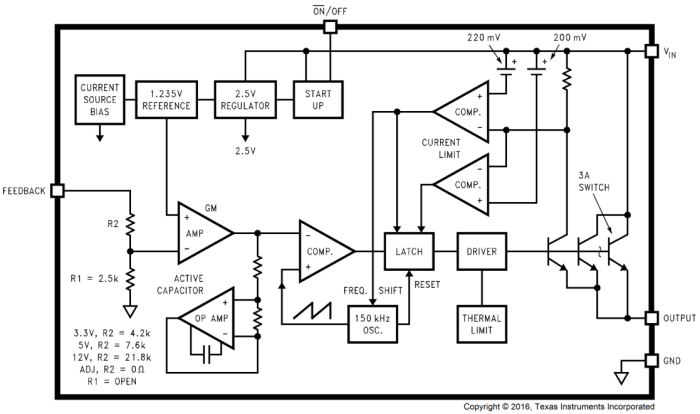

功能方框图

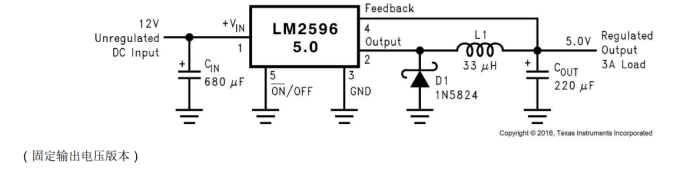

典型应用原理图

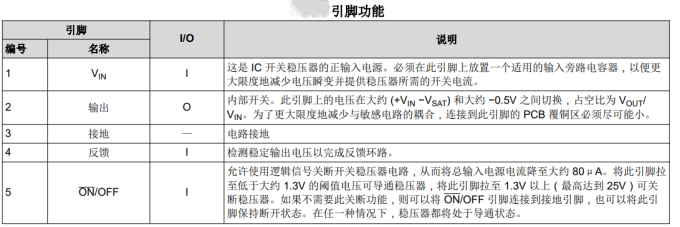

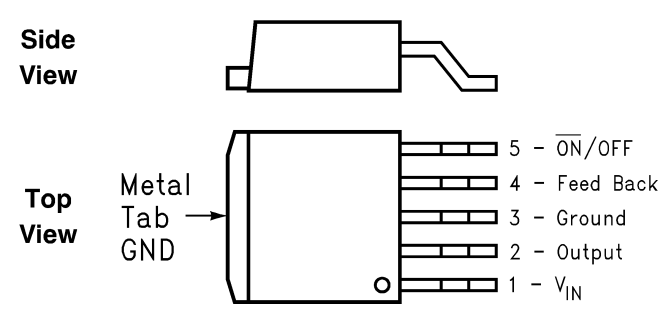

引脚和引脚功能
