STM32H747AII6意法半导体单片机的中文参数、优缺点、应用和引脚封装图

ST(意法半导体)的型号STM32H747AII6(点击立即询价)属于32位MCU微控制器，采用高性能Arm®Cortex®-M7和Cortex®M4 32位RISC内核。Cortex®-M7内核的工作频率高达480 MHz，Cortex®M4内核的工作速度高达240 MHz。这两个内核都具有浮点单元(FPU)，支持Arm®单精度和双精度(Cortex®-M7内核)操作和转换(符合IEEE 754)，包括一整套DSP指令和一个内存保护单元(MPU)，以增强应用程序的安全性。

STM32H747AII6包含高速嵌入式存储器，具有高达2M字节的双组闪存、高达1M字节的RAM(包括192 KB的TCM RAM、高达864KB的用户SRAM和4KB的备份SRAM)，以及连接到APB总线、AHB总线、2x32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。

STM32H747AII6提供三个ADC、两个DAC、两个超低功耗比较器、一个低功耗RTC、一个高分辨率定时器、12个通用16位定时器、两个用于电机控制的PWM定时器、五个低功耗定时器、一个真随机数发生器(RNG)。该设备支持用于外部∑-Δ调制器(DFSDM)的四个数字滤波器。它们还具有标准和高级通信接口。

STM32H747AII6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

系列：STM32H7

安装类型：表面贴装

封装/外壳：UFBGA169

工作温度：-40℃~+85℃

接口：CANbus, EBI/EMI, Ethernet, I²C, IrDA, LINbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG

零件状态：Active

CPU内核：ARM Cortex-M4, Cortex-M7

主频速度(Max)：240,480MHz

I/O数：168

程序空间容量：2MB

程序空间类型：闪存

工作电压(范围)：1.62V~3.6V

内存RAM容量：1x8MB

内核规格：32Bit

STM32H747AII6的功能特点

1、处理器核心：采用ARM Cortex-M7和Cortex-M4双核处理器，最高主频可达480MHz，提供强大的处理能力和性能。

2、存储器：具备2MB的Flash存储器和1MB的RAM，可用于存储程序代码和数据。

3、外设接口：提供丰富的外设接口，包括UART、SPI、I2C、USB、以太网等，可以与其他设备进行通信和数据交换。

4、ADC和DAC：内置12位的模拟数字转换器(ADC)和12位的数字模拟转换器(DAC)，可用于模拟信号的采集和输出。

5、定时器：支持多个定时器，包括通用定时器和高级定时器，用于进行精确的定时和脉冲控制。

6. 安全性：具备硬件加密和身份认证功能，可在系统级别保护数据的安全。

7. 低功耗：支持多种低功耗模式，可有效延长电池寿命和降低系统功耗。

8. 高级调试功能：支持JTAG和SWD调试接口，方便调试和开发。

STM32H747AII6的应用领域

STM32H747AII6是一款高性能32位MCU，广泛应用于各个领域的嵌入式系统和物联网应用，其主要应用领域如下：

工业自动化：STM32H747AII6可用于控制和监测工业设备和生产线，具有高性能和实时性能，支持多种通信协议，如CAN、Ethernet、USART等。

汽车电子：STM32H747AII6具有强大的图形处理能力和嵌入式显示控制器，可用于汽车仪表板、信息娱乐系统、导航系统、驾驶员辅助系统等。

家庭自动化：STM32H747AII6支持各种通信协议，如Ethernet、Wi-Fi、Bluetooth等，可用于智能家居系统，如智能照明、智能安防、智能家电等。

医疗设备：STM32H747AII6具有高性能和低功耗特性，适用于医疗设备，如血压计、血糖仪、心率监测器等。

智能物联网设备：STM32H747AII6适用于各种物联网设备，如智能传感器、智能环境监测器、智能家具等。

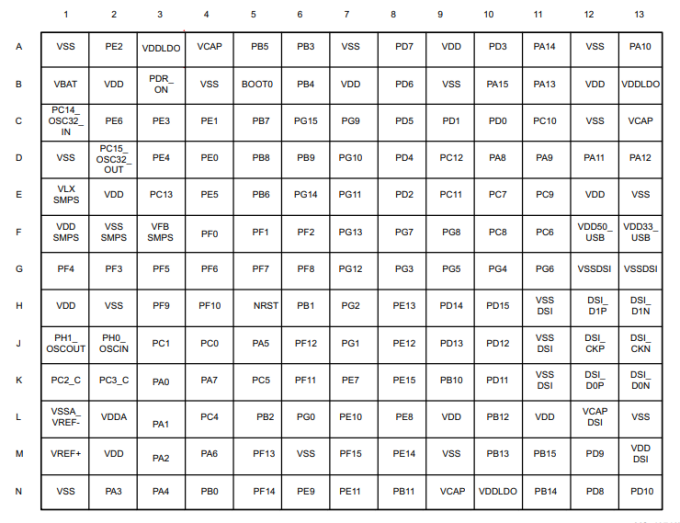

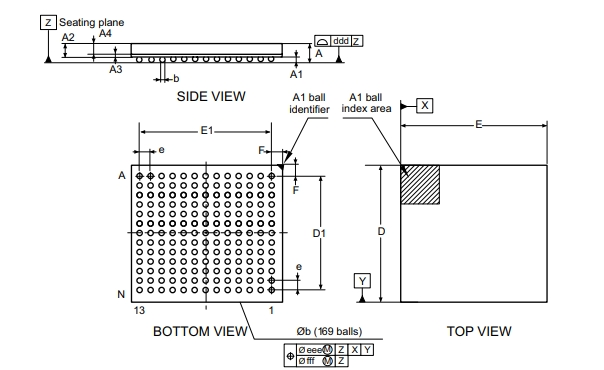

STM32H747AII6的引脚封装图

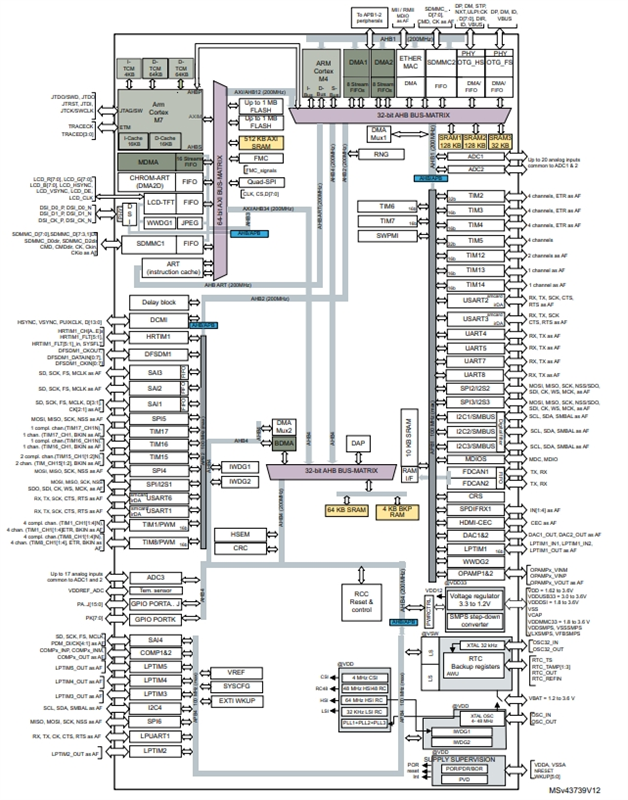

STM32H747AII6的功能方框图

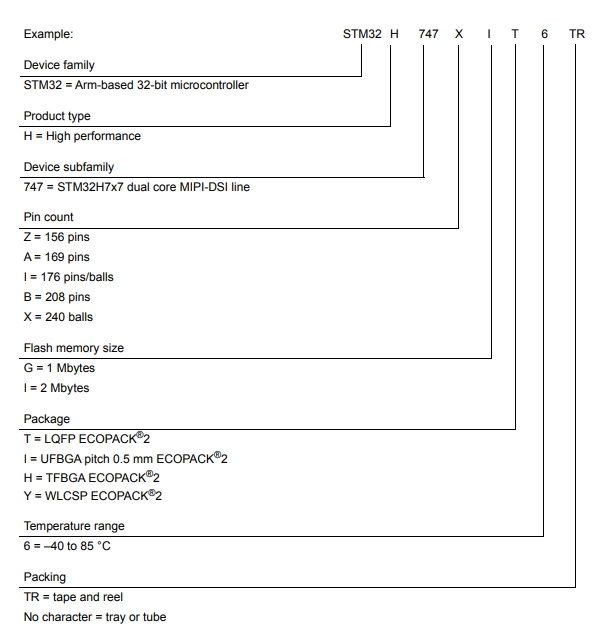

STM32H747AII6的型号解释图
