德州仪器LM358DR运算放大器的参数、优缺点、应用和引脚封装图

LM358B 和 LM2904B 器件是行业标准运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压 (36V) 运算放大器。这些器件为成本敏感型应用提供了 卓越的价值，其特性包括低偏移（300µV，典型值）、 对地共模输入范围和高差分输入电压能力。 LM358B 和 LM2904B 运算放大器利用单位增益稳定 性、更低的失调电压（最大值为 3mV；LM358BA 和LM2904BA 的最大值为 2mV）和更低的静态电流（每 个放大器为 300µA，典型值）等增强型特性简化了电 路设计。高 ESD（2kV，HBM）和集成 EMI 以及射频 滤波器可支持将 LM358B 和 LM2904B 器件用于更严 苛、更具环境挑战性的应用。 LM358B 和 LM2904B 放大器采用微型封装（如 SOT23-8 ） ， 以及行业标准封装 （ 包 括 SOIC 、 TSSOP 和 VSSOP）。

LM358DR中文参数

品牌：TI德州仪器

类目：运算放大器

放大器数：双路

压摆率(SR)：0.3V/us

输入偏置电流(Ib)：20nA

增益带宽积(GBP)：700kHz

输出电流：40mA

每个通道供电电流：1mA

工作温度：0℃~+70℃

放大器类型：通用
电路数：2
压摆率：0.3 V/μs
增益带宽积：700kHz
电流 - 输入偏置：20nA
电压 - 输入失调：3mV
电流 - 电源：1mA
电流 - 输出/通道：30mA
电压 - 电源，单/双（±）：3 V ~ 32 V，±1.5 V ~ 16 V
工作温度：0°C ~ 70°C
安装类型：表面贴装
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

LM358DR特性

• 3V 至 36V 的宽电源电压范围（B、BA 版本）

• 静态电流：300 µA/通道（B、BA 版本）

• 单位增益带宽为 1.2 MHz（B、BA 版本）

• 共模输入电压范围包括接地，支持近地直接感测

• 25°C 时的最大输入失调电压为 2 mV（BA 版本）

• 25°C 时的最大输入失调电压为 3 mV（A、B 版 本）

• 内部射频和 EMI 滤波器（B、BA 版本）

• 对于符合 MIL-PRF-38535 标准的产品，所有参数 均经过测试，除非另有说明。对于所有其他产品， 生产流程不一定包含对所有参数的测试。

LM358DR应用

• 商用网络和服务器电源单元

• 多功能打印机

• 电源和移动充电器

• 电机控制：交流感应、有刷直流、无刷直流、高 压、低压、永磁和步进电机

• 台式计算机和主板

• 室内外空调

• 洗衣机、烘干机和冰箱

• 交流逆变器、串式逆变器、中央逆变器和变频器

• 不间断电源

• 电子销售点系统

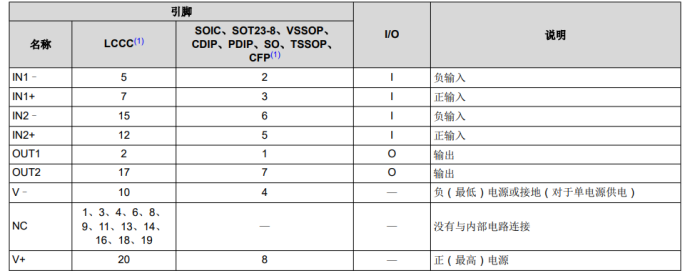

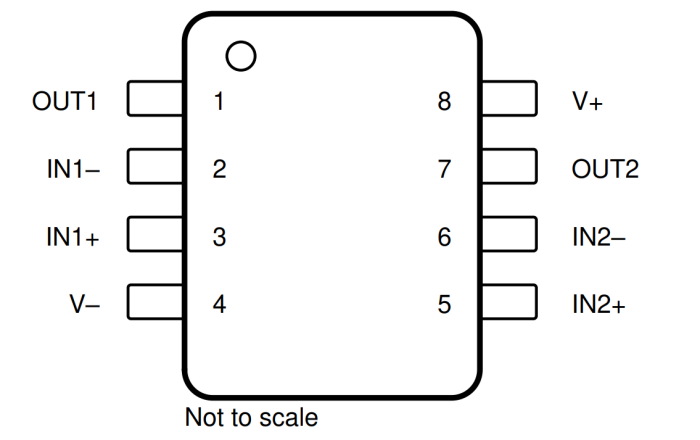

LM358DR的引脚和引脚功能

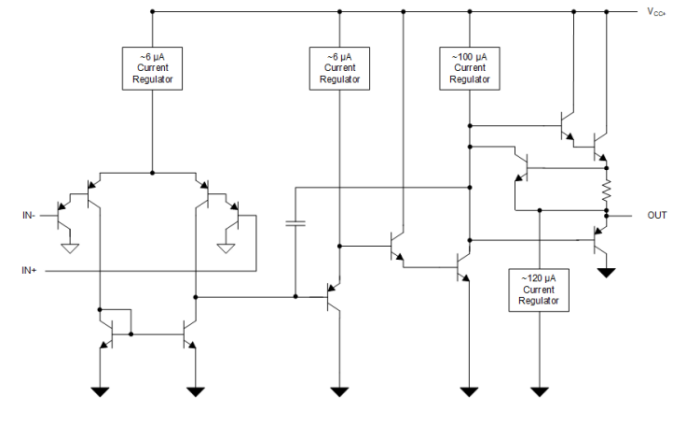

LM358DR的原理图

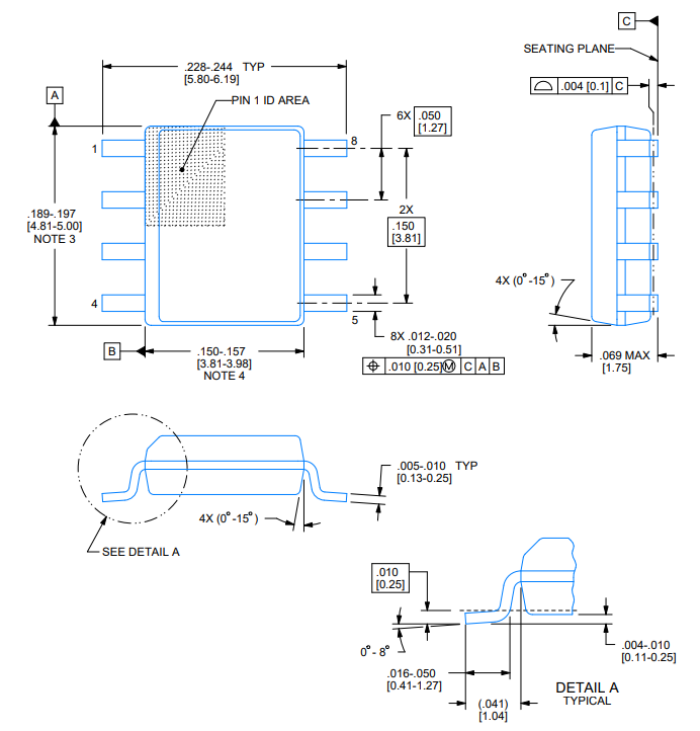

LM358DR的封装
