意法半导体STM32G0B1VET6微控制器的参数、优缺点、应用和引脚图

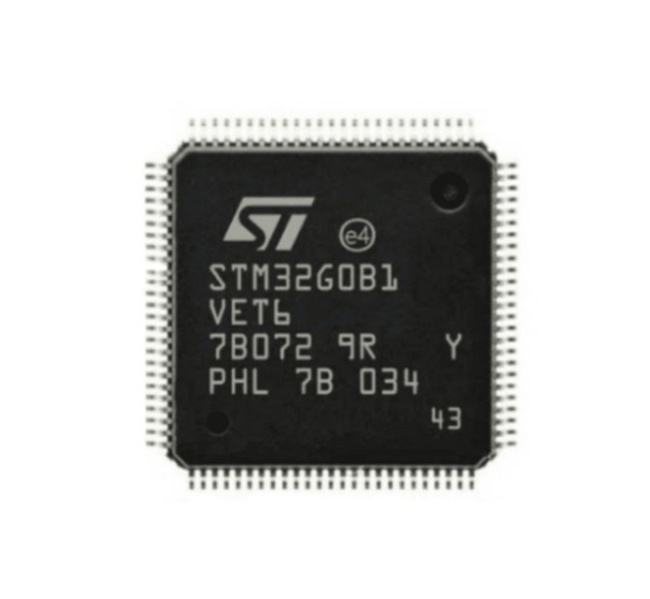

ST(意法半导体)的型号STM32G0B1VET6属于32位MCU微控制器，基于高性能Arm®Cortex®-M0+32位RISC内核，工作频率高达64MHz。它们提供了高级别的集成，适用于消费者、工业和家电领域的广泛应用，并为物联网(IoT)解决方案做好了准备。

STM32G0B1VET6包括存储器保护单元(MPU)、高速嵌入式存储器(144 KB SRAM和512 KB闪存程序存储器，具有读保护、写保护、专有代码保护和安全区域)、DMA、广泛的系统功能、增强的I/O和外围设备。

STM32G0B1VET6提供标准通信接口(三个I²C、三个SPI/两个I²S、一个HDMI CEC、一个全速USB、两个FD CAN和六个USART)、一个12位ADC(2.5MSps)(最多19个通道)、一台12位DAC(两个通道)，三个快速比较器、一个内部电压参考缓冲器、一个低功耗RTC、一个高级控制PWM定时器(运行频率为CPU频率的两倍)，六个通用16位定时器，其中一个运行频率为CPU频率的两倍，一个32位通用定时器，两个基本定时器，两两个低功耗16位定时器、两个看门狗定时器和一个SysTick定时器。

意法半导体STM32G0B1VET6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：100-LQFP(14x14)

包装：托盘

核心处理器：ARM Cortex-M0+

内核规格：32-位

速度：64MHz

连接能力：CANbus，I2C，SPI，UART/USART

外设：欠压检测/复位，DMA，I2S，POR，PWM，WDT

I/O数：94

程序存储容量：512KB(512K x 8)

程序存储器类型：闪存

EEPROM容量：-

RAM大小：144K x 8

电压-供电(Vcc/Vdd)：1.7V ~ 3.6V

数据转换器：A/D 19x12b SAR; D/A 2x12b

振荡器类型：外部，内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

HTSUS：8542.31.0001

产品应用：高性能MCU

意法半导体STM32G0B1VET6的功能特点

1、高性能：STM32G0B1VET6采用了Cortex-M0+内核，最高主频为64MHz，具有优异的计算能力和运行性能。

2、丰富的外设接口：STM32G0B1VET6集成了多种外设接口，包括通用输入/输出引脚、定时器、通用串行接口、通信接口(SPI/I2C/USART等)、模拟至数模转换器(ADC)等，能够满足各种应用场景的需求。

3、低功耗设计：STM32G0B1VET6采用了意法半导体的低功耗设计技术，具有多种节能模式，能够在不同工作场景下灵活调整功耗，延长电池续航时间。

4、安全性：STM32G0B1VET6具备多种安全特性，包括硬件加密与安全加密引擎、安全存储器、独立看门狗、随机数生成器等，能够保障系统数据和代码的安全。

5、外设保护：STM32G0B1VET6还具备外设保护功能，包括过压保护、过流保护、热关保护等，能够有效保护外设和微控制器本身。

意法半导体STM32G0B1VET6的应用领域

STM32G0B1VET6是一款高性能、低功耗的32位微控制器，适用于多种应用领域，其主要应用领域如下：

1、工业控制：STM32G0B1VET6可以用于工业自动化、传感器接口、数据采集、控制器、马达控制等各种工业控制领域。

2、消费类电子产品：包括家用电器、智能家居设备、便携式设备、消费类电子产品等。

3、医疗设备：可用于医疗设备中的数据采集、控制器、监测系统、医疗影像等领域。

4、物联网设备：STM32G0B1VET6的低功耗特性，使其适用于物联网设备，如传感器节点、物联网网关等。

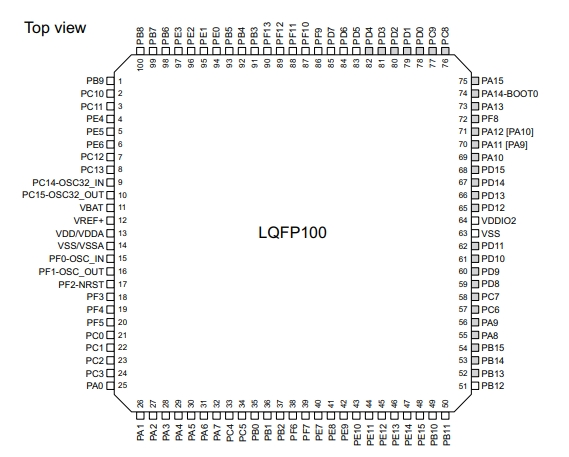

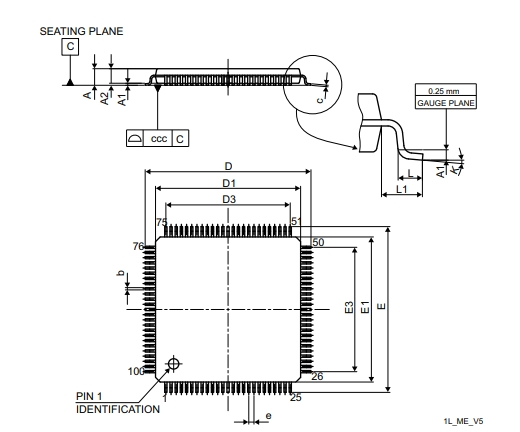

意法半导体STM32G0B1VET6的引脚封装图

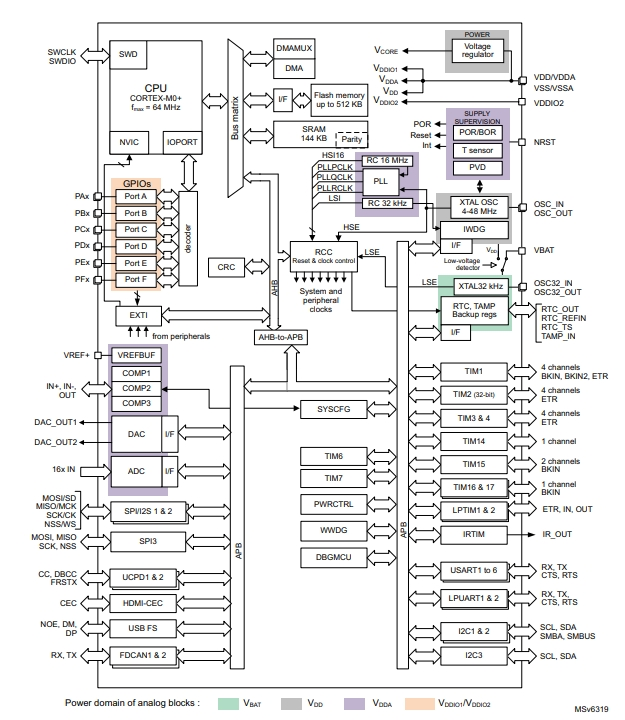

意法半导体STM32G0B1VET6的原理图

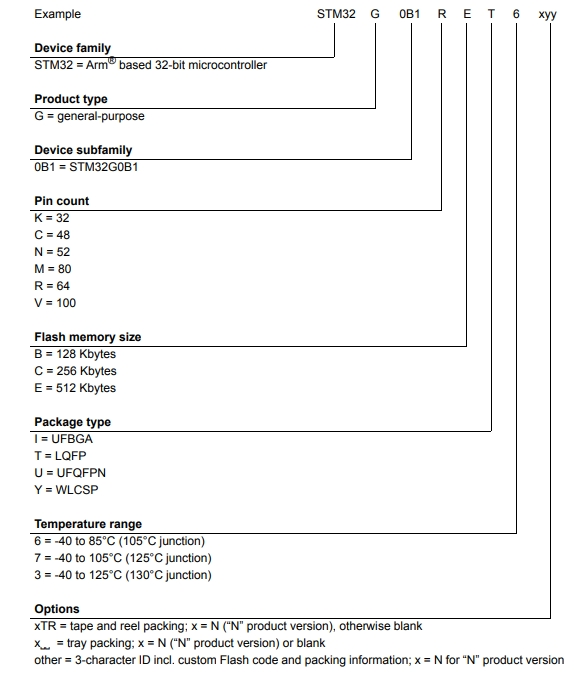

意法半导体STM32G0B1VET6的型号解释图
