TPS923655DMTR器件是具有 4.5V 至 65V 宽输入范围 的 2A/4A 非同步升压、降压/升压 LED 驱动器。通过 集成低侧 NMOS 开关，该器件不仅能驱动 LED，还能 以高功率密度和高效率为电池充电。该系列还支持常见 阴极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz 范围内进行配置，并具有可选的展频功能，可 实现更好的 EMI 性能。

TPS923655DMTR器件支持四种调光选项，包括模拟调 光、PWM 调光、混合调光和灵活调光。每种调光方法 都可使用简单的高电平和低电平信号，通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间 电流模式控制以及智能、精确采样，可实现电感式快速 调光 (IFD) 和高调光精度。

TPS923655DMTR器件还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置热折返以及 热关断。一旦检测到任何故障情况，故障输出就会发送 确认信号。

特性

• 4.5V 至 65V 宽输入范围

• LED 共阴极连接

• 具有 3A/6.5A 典型电流限制的 150mΩ 集成 MOSFET

• 可选开关频率：100kHz 至 2.2MHz

• TPS923653 和 TPS923655 的展频

• 高级调光选项：

– 模拟调光 (256:1)

– 快速 PWM 调光（150ns 脉冲宽度）

– 混合调光和灵活调光（20kHz PWM 时为 2,000:1，4kHz PWM 时为 10,000:1，120Hz PWM 时为 1,000,000:1）

• CC/CV 充电模式

• 全面保护特性：

– LED 开路和短路保护

– 开关 FET 开路和短路保护

– 外部元件故障保护

– 逐周期电流限制

– 热关断

– 故障输出（开漏）

• 可配置的热折返曲线

• VSON14封装选项

应用

• 持续照明：

– 室内、室外、专业照明

– 医疗、手术照明

– 投影仪、激光电视、打印机、IP 摄像机

• 即时照明：

– 机器视觉、摄像头闪光灯

– 火警、频闪

• CC 和 CV 源：

– LCD 背光照明

– 电池充电

– TEC 控制

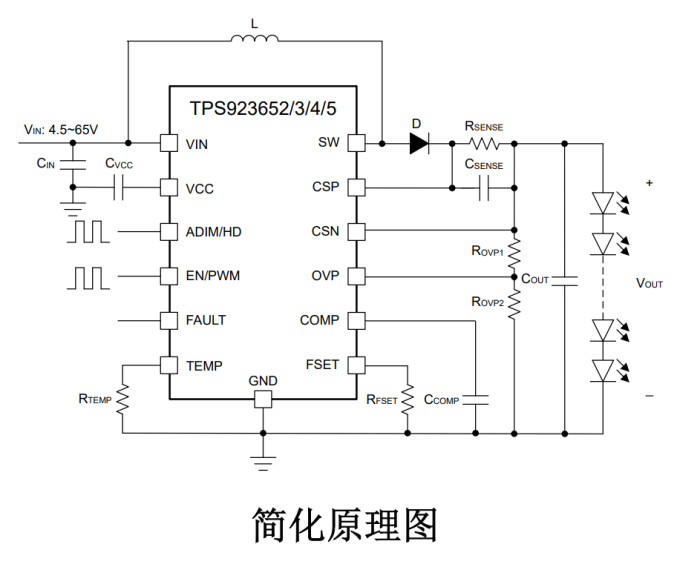

简化原理图

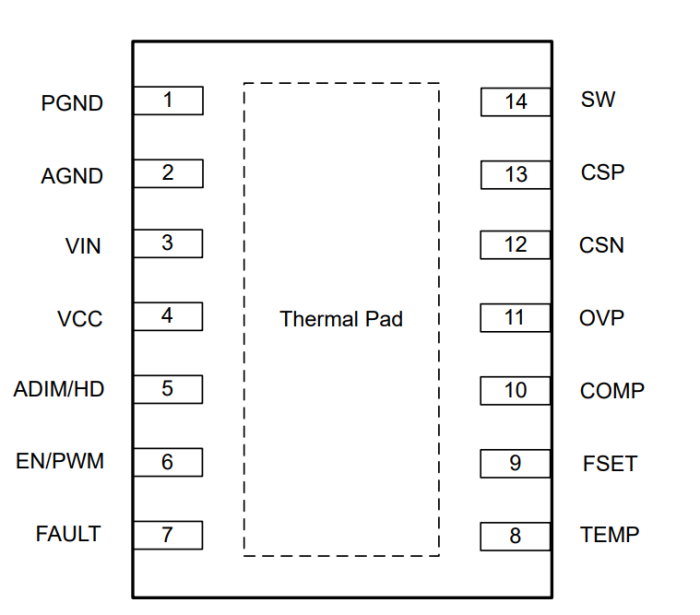

引脚图和引脚功能

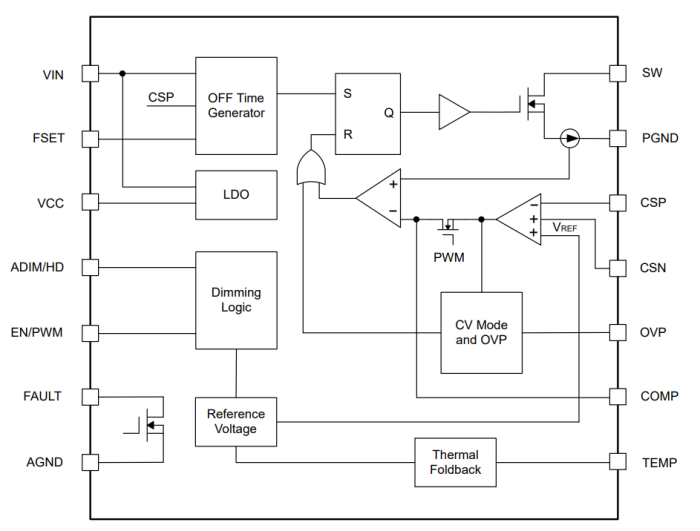

功能方框图

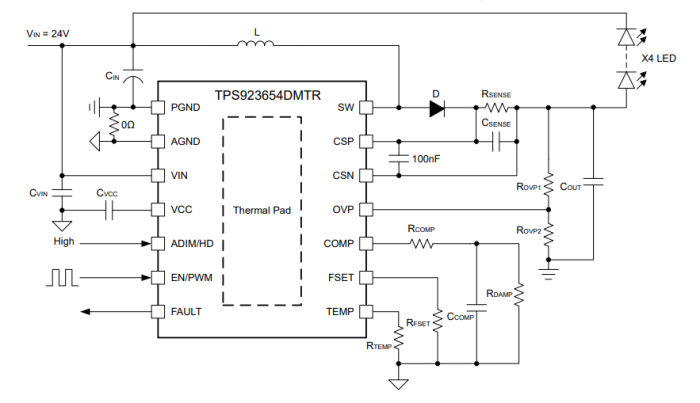

降压/升压型、24V 输入、2A 输出、4 片式 WLED，PWM 调光参考设计

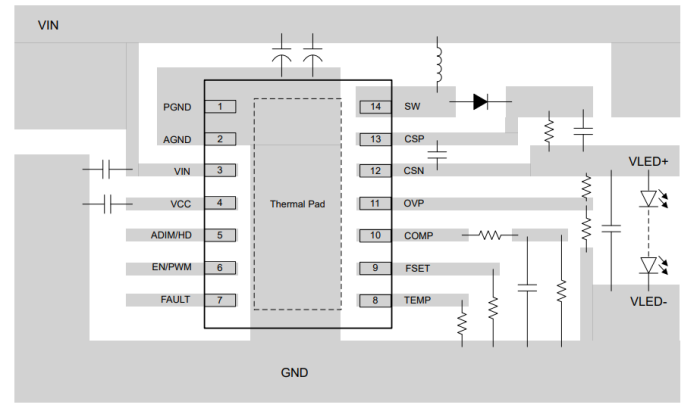

14 引脚 VSON 顶视图布局示例
