德州仪器TLV71712PDQNT线性稳压器 (LDO) 工作原理、特征、应用及引脚封装图

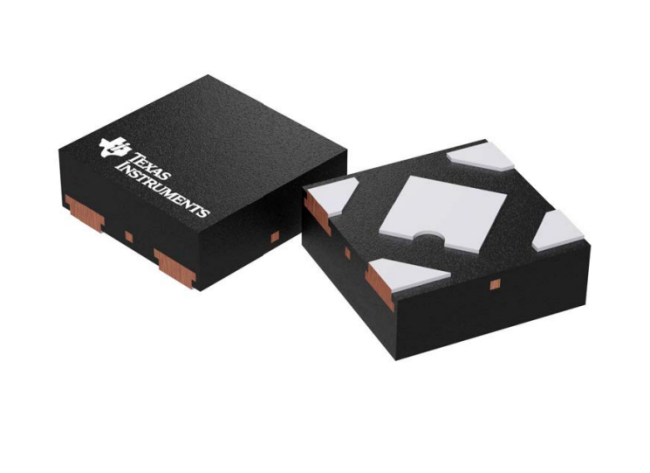

德州仪器TLV71712PDQNT低压降线性稳压器 (LDO) 具有较低的静 态电流，并且线路和负载瞬态性能出色，适用于功耗敏感型应用。此系列器件可提供典型值为 0.5% 的精 度。 当负载电阻减小时，TLV71712PDQNT可提供折返电流以降低输出电流。电流折返初始典型值为 350mA；输出短路电流限值的典型值为40mA。 此外，这些器件还能在采用仅 0.1μF 的有效输出电容 时保持稳定。这一特性允许使用具有较高偏置电压和温度降额的成本有效电容器。这些器件在不产生输出负载 的情况下可调节至特定的精度。 TLV71712PDQNT采用 X2-SON-4封装，非常适合手持式应用。TLV71712PDQNT提供了一个有源下拉电路，用于使输出负载快速放电。

TLV71712PDQNT特性

• 超低压降：电流为 150mA 时，压降为 215mV

• 精度：0.5%（典型值）

• 低 IQ：35µA

• 可提供固定输出电压： 1.2V 至 5V

• 高电源抑制比 (PSRR)： – 1kHz 时为 70dB – 1MHz 时为 50dB

• 搭配 0.1µF 有效输出电容使用时可保持稳定

• 折返电流限制

• 封装：X2-SON-4

TLV71712PDQNT应用

• 个人电脑 (PC) 和笔记本电脑

• 智能手机

• 便携式电子设备和电池供电类设备

• 电子销售点

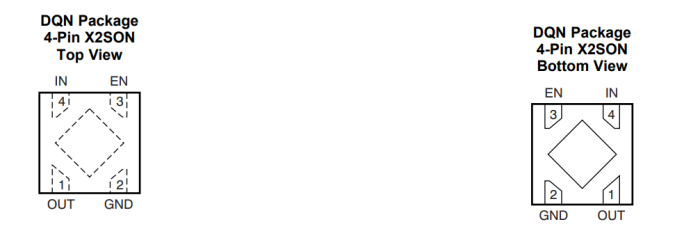

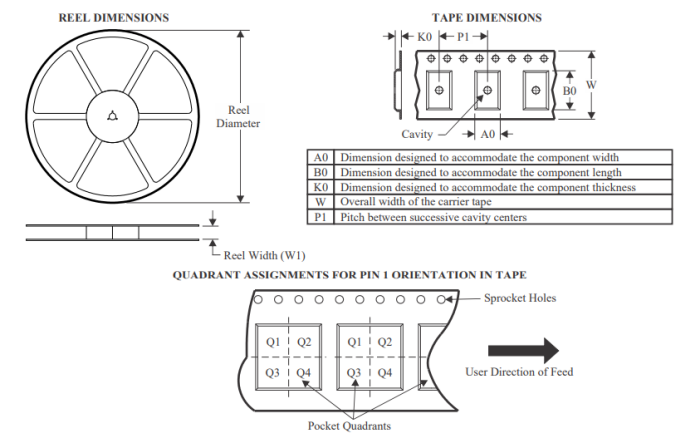

TLV71712PDQNT封装引脚图

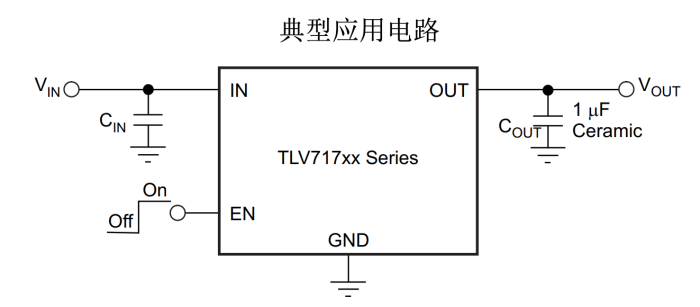

TLV71712PDQNT典型应用原理图

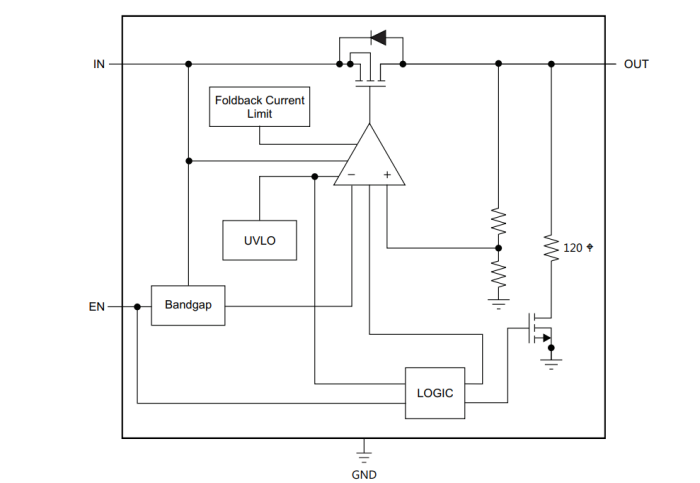

TLV71712PDQNT功能方框图
