一文读懂意法半导体STM32F101T6U6A微控制器工作原理、参数、应用和引脚图

ST(意法半导体)的型号STM32F101T6U6A属于32位MCU微控制器，包含了高性能的ARM Cortex®-M3 32位RISC核心，在36MHz频率下工作，高速嵌入式存储器(32千字节的闪存和4至6千字节的SRAM)，以及广泛的增强外设和连接到两个APB总线的I/o。

STM32F101T6U6A提供标准通信接口(一个I²C，一个SPI和两个usart)，一个12位ADC和最多两个通用16位计时器。STM32F101T6U6A低密度接入线系列工作在-40到+85°C的温度范围内，从2.0到3.6 V电源。一套全面的省电模式允许设计低功耗应用程序。

STM32F101T6U6A的功能特点

1、ARM Cortex-M3内核：STM32F101T6U6A采用了强大的ARM Cortex-M3内核，具有较高的性能和低功耗特性。ARM Cortex-M3内核具有32位指令集和高性能处理能力，适合于复杂的应用开发。

2、32位处理能力：STM32F101T6U6A是一款32位微控制器，相比传统的8位和16位微控制器，具有更大的地址空间和更强的处理能力，能够处理更复杂的任务。

3、大容量闪存存储器：STM32F101T6U6A内置了32KB的闪存存储器，能够存储大量的程序代码和数据。闪存存储器具有非易失性特性，能够在断电后保持数据的完整性。

4、多种外设接口：STM32F101T6U6A提供了多种外设接口，包括UART、SPI、I²C、ADC等，支持多种外设设备的连接和通信。这些接口能够满足不同应用场景的需求，扩展了微控制器的功能性。

5、多通道DMA控制器：STM32F101T6U6A还内置了多通道的DMA控制器，能够实现数据的直接传输，减轻CPU的负担，提高数据传输效率。DMA控制器还可以与其他外设模块配合使用，实现高速数据传输和处理。

6、低功耗特性：STM32F101T6U6A具有较低的功耗特性，可应用于对电池寿命有较高要求的应用场景。在待机模式下，能耗可以降至最低。

STM32F101T6U6A的应用领域

STM32F101T6U6A是一款32位MCU微控制器，其主要应用领域如下：

1、工业自动化：STM32F101T6U6A可用于控制与监测工业自动化系统中的各种设备和过程。它能够处理实时数据和反馈，执行精确的控制算法，并与其他设备进行通信，实现自动化生产和监控。

2、智能家居：该微控制器适用于智能家居领域，可用于控制和管理家庭中的各种智能设备，如照明系统、暖通空调系统、安防系统等。其低功耗特性和丰富的通信接口使得智能家居系统能够实现高效能的自动化控制和远程管理。

3、医疗设备：STM32F101T6U6A可用于医疗设备领域，如医疗监护设备、手术机器人、药品配送系统等。其高性能和可靠性确保了设备的稳定运行，同时丰富的通信接口也使得设备可以与其他医疗设备进行数据交换和远程管理。

4、智能交通：在智能交通系统中，STM32F101T6U6A可用于控制和管理交通信号灯、智能停车系统、交通监控设备等。它能够处理大量的实时数据，并与其他设备进行通信，以实现智能化的交通管理和优化。

5、消费类电子产品：STM32F101T6U6A还可以应用于各种消费类电子产品中，如智能手机、平板电脑、游戏机等。其高性能和低功耗特性使得产品能够提供流畅的用户体验，并可以与其他设备进行无线通信和数据交互。

STM32F101T6U6A的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

系列：STM32F1

是否无铅：Yes

安装类型：表面贴装

封装/外壳：VFQFN36

工作温度：-40℃~+85℃

接口：I²C, IrDA, LINbus, SPI, UART/USART

零件状态：Active

CPU内核：ARM Cortex-M3

核心尺寸：32-位

主频速度(Max)：36MHz

I/O数：26

程序空间容量：32KB

程序空间类型：闪存

工作电压(范围)：2V~3.6V

内存RAM容量：6x8KB

内核规格：32Bit

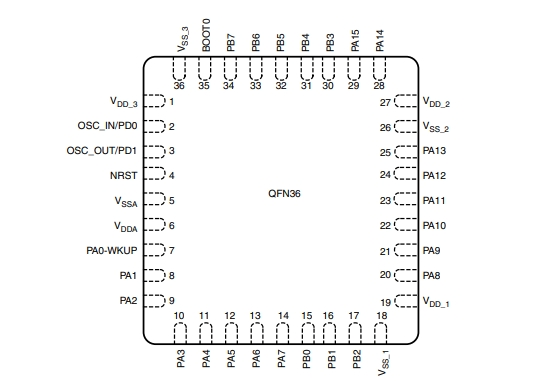

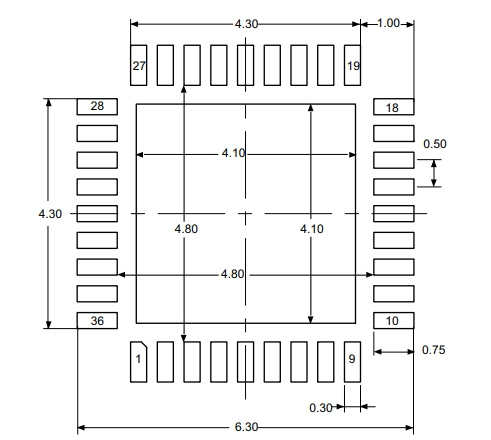

STM32F101T6U6A的封装引脚图

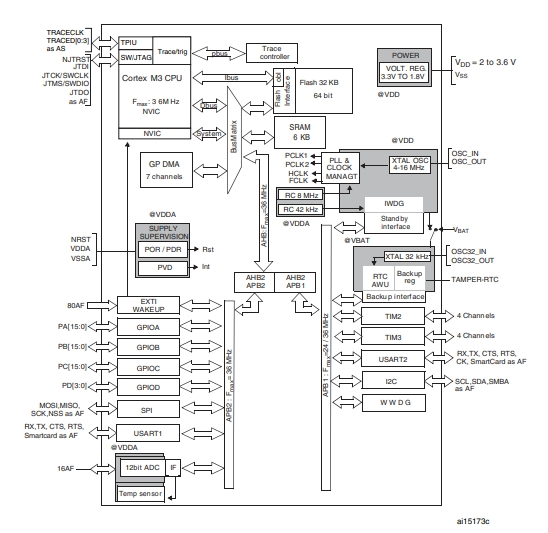

STM32F101T6U6A的原理图

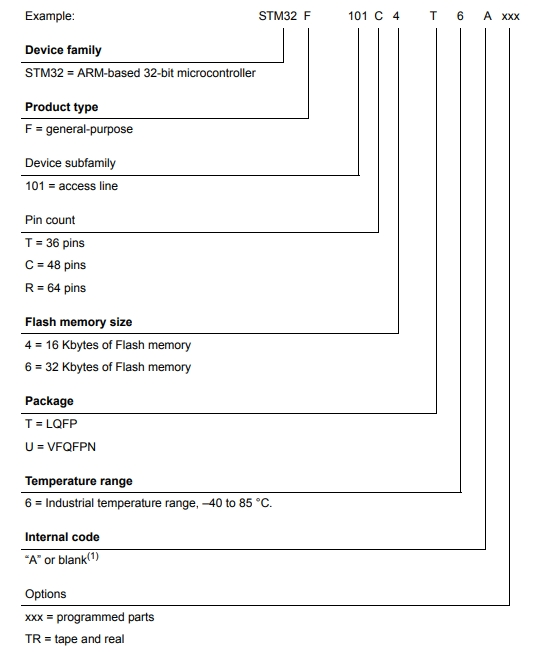

STM32F101T6U6A的料号解释图
