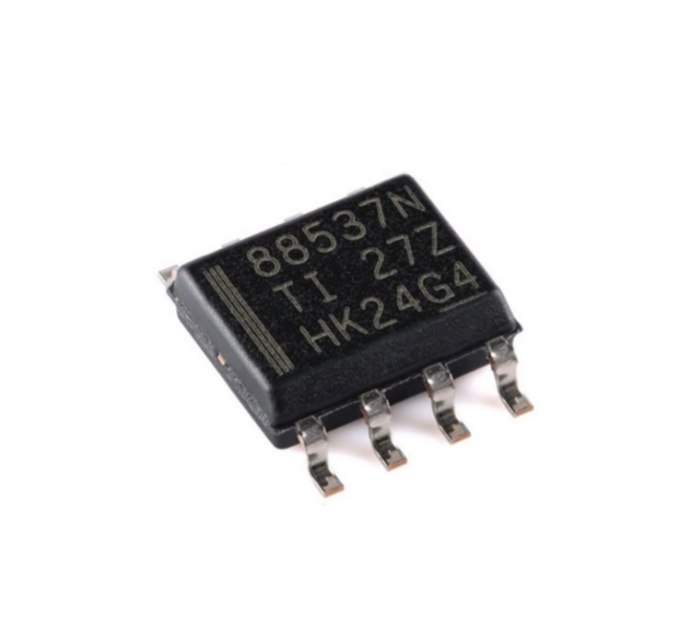

德州仪器CSD88537ND场效应管(MOSFET)的工作原理、参数、应用以及引脚封装
德州仪器CSD88537ND这款双路小外形尺寸 (SO)-8，60V，12.5mΩ NexFET™ 功率 MOSFET 旨在用作低电流电机控制应用中的半桥。
CSD88537ND参数
类型：2个N沟道
漏源电压(Vdss)：60V
连续漏极电流(Id)：15A
功率(Pd)：2.1W
导通电阻(RDS(on)@Vgs,Id)：15mΩ@10V,8A
阈值电压(Vgs(th)@Id)：3.6V@250uA
栅极电荷(Qg@Vgs)：18nC@10V
输入电容(Ciss@Vds)：1.4nF@30V
工作温度：-55℃~+150℃@(Tj)
CSD88537ND应用
用于电机控制的半桥
同步降压转换器

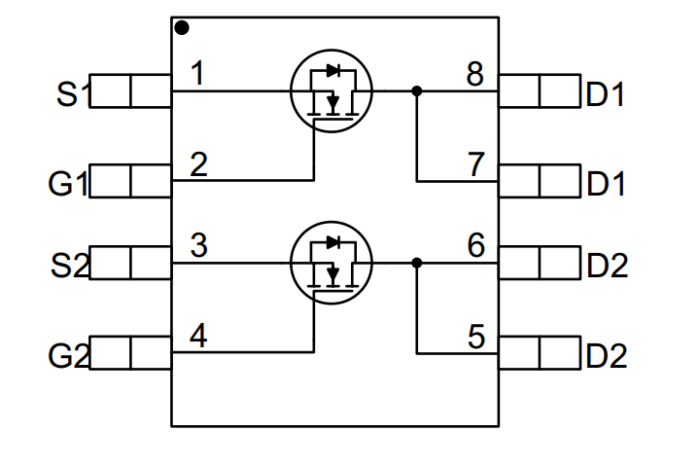

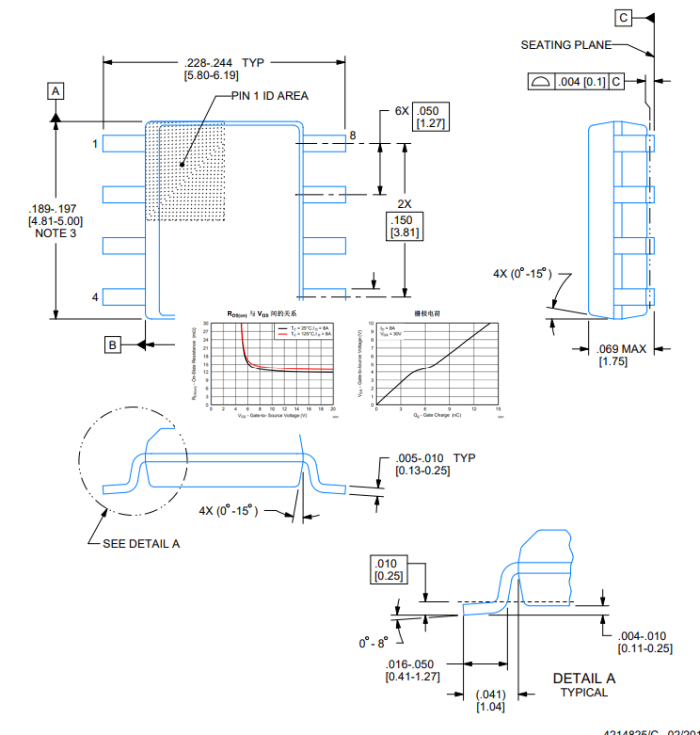

CSD88537ND引脚封装图

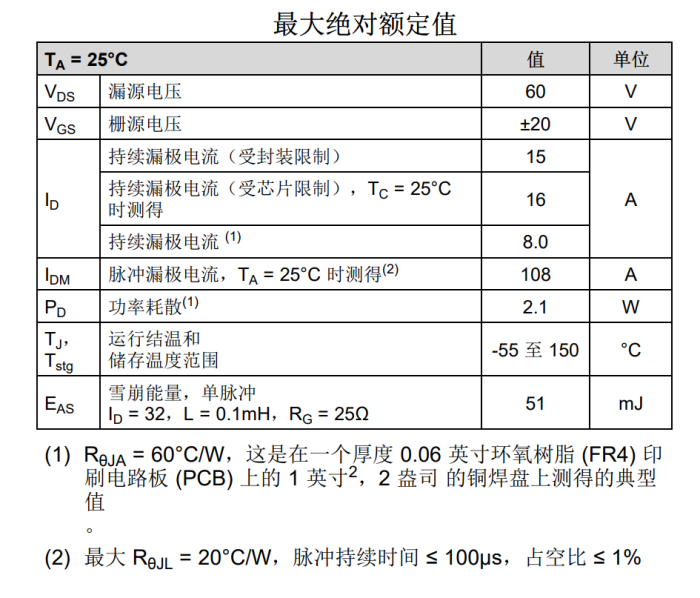

CSD88537ND最大绝对额定值
