美信MAX2611低噪声放大器工作原理+引脚+应用电路图
MAX2611是一款低电压、低噪声放大器，适用于DC至微波频率范围。它采用+5V单电源供电，3dB带宽为1100MHz。MAX2611具有低噪声系数和高驱动能力，因此非常适合用于各种发射、接收和缓冲应用。
在典型应用中，所需的外部元件只有输入和输出隔直电容以及一个VCC串联电阻。为了提高增益和输出功率，可以将一个RF扼流圈与偏置电阻上串联。
MAX2611采用4引脚SOT143封装，所需电路板空间很小。
优势和特点
+5V单电源供电
3dB带宽：DC至1100MHz
高增益：18dB（500MHz时）
高驱动能力：在16mA ID时为+3dBm
低噪声系数：3.5dB（500MHz时）
超小型SOT143封装
应用
卫星接收器
电视调谐器
无线本地环路
无线局域网
陆地移动无线电
机顶盒
ISM无线电
全球定位系统

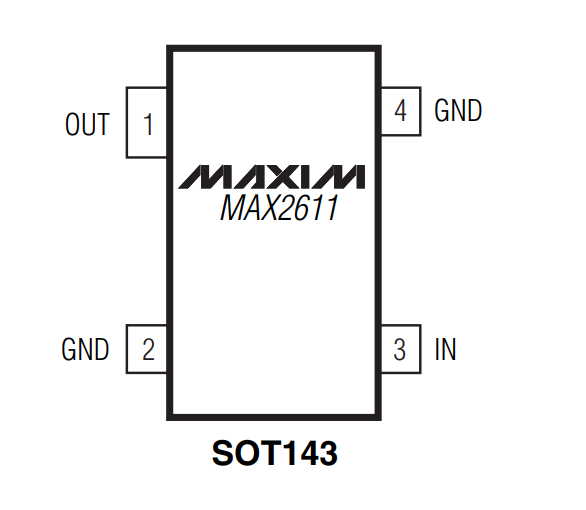

MAX2611引脚

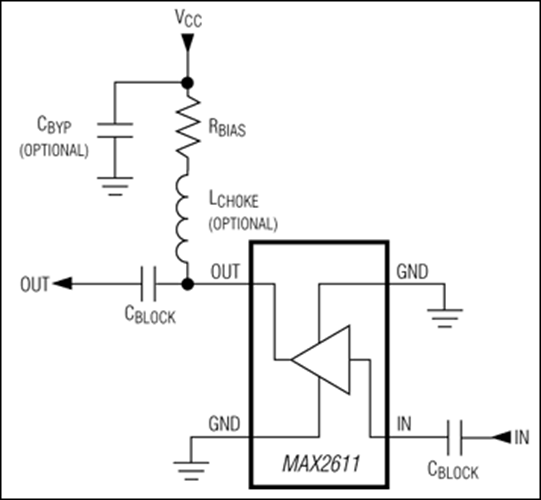

典型电路图

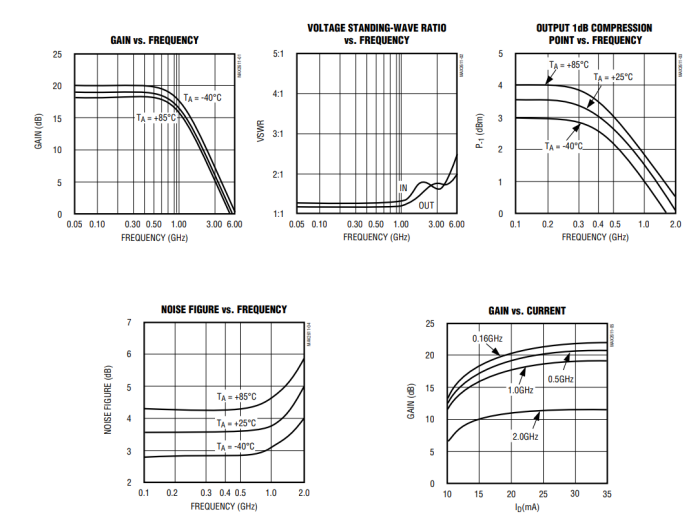

典型操作特性
