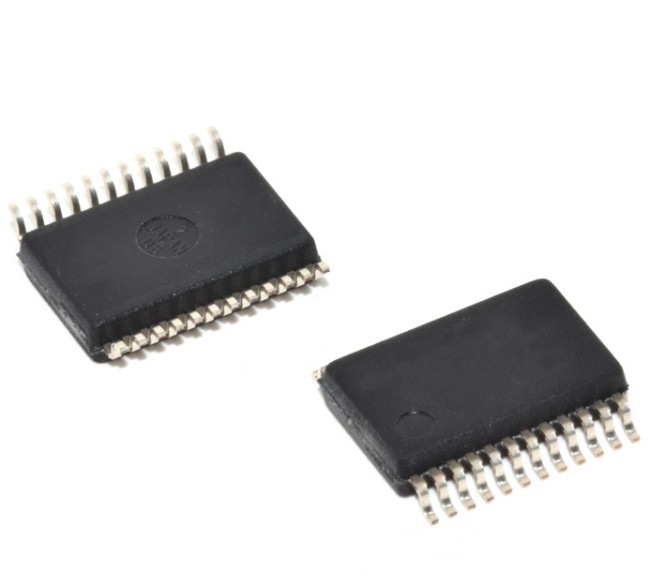

一文读懂凌云CS5461A-ISZR电能计量芯片的工作原理、应用、引脚、电路图
凌云CS5461A-ISZR是一种集成功率测量设备，它将两个模数转换器、功率计算引擎、能量-频率转换器和一个串行接口结合在一个芯片上。它的设计目的是精确测量瞬时电流和电压，并计算单相、2线或3线电力计量应用的VRMS、IRMS、瞬时功率、视在功率和有功功率。
CS5461A-ISZR经过优化，可连接分流电阻器或电流互感器进行电流测量，并连接电阻分压器或电势用于电压测量的变压器。
CS5461A-ISZR具有用于与处理器通信的双向串行接口，以及可编程的能量到脉冲输出功能。附加特征包括片上功能以便于系统级校准，温度传感器、电压暂降检测和相位补偿。
特征
•能量数据线性度：读数的±0.1%
1000:1动态范围
•片上功能：
-瞬时电压、电流和功率
-IRMS和VRMS，实在功率和有功（实）功率
-机械能脉冲转换
计数器/步进电机驱动
-系统校准和相位补偿
-温度传感器
-电压凹陷检测
•符合IEC、ANSI和JIS的精度规范。
•低功耗
•针对感应电阻器优化的电流输入。
•单电源GND参考信号
•片上2.5 V参考电压（典型值为25 ppm/°C）
•电源监视器
•简单的三线数字串行接口
•串行E2PROM的“自动引导”模式。
•电源配置：
VA+=+5v；AGND=0V；VD+=+3.3 V至+5 V
封装：SSOP24
应用
仪表仪器
医疗设备
电焊机

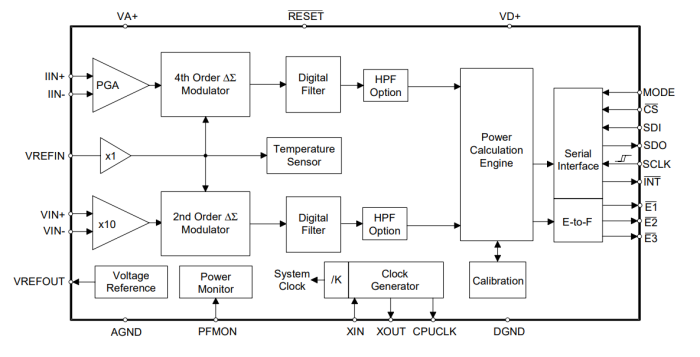

方框图

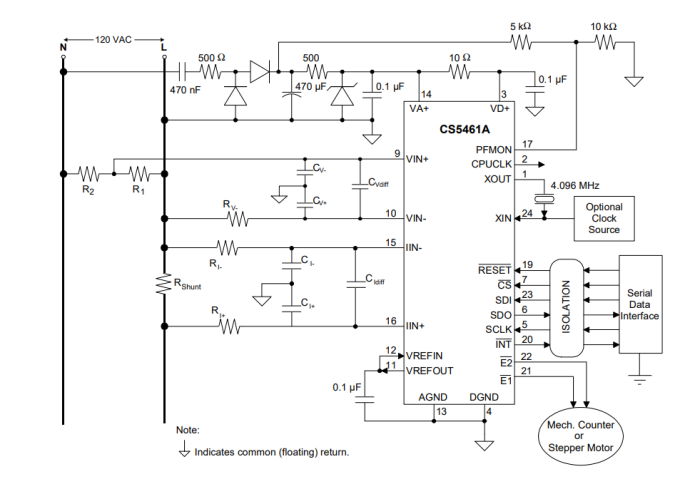

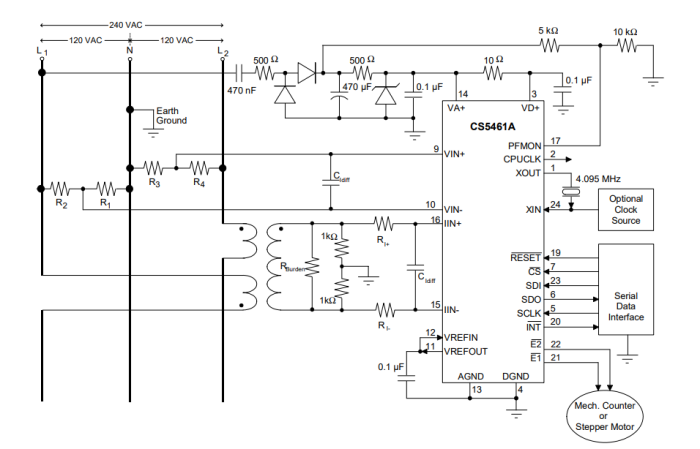

典型应用图

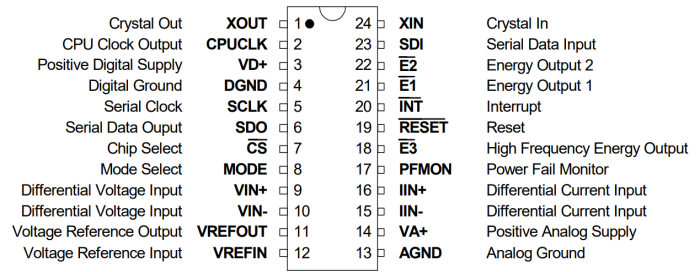

引脚
