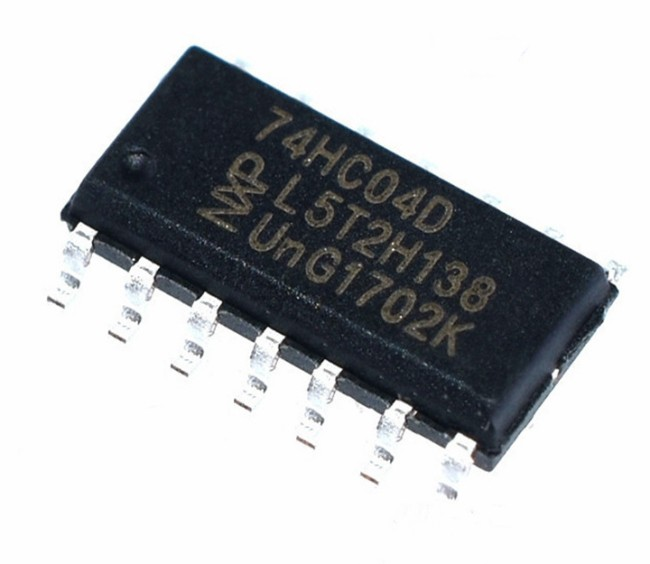

恩智浦74HC04反相器工作原理和引脚封装图详解
74HC/HCT04是高速硅栅CMOS器件，与低功率肖特基TTL（LSTL）引脚兼容。它们符合JEDEC第7A号标准。74HC/HCT04提供六个反相缓冲器。
特征
符合JEDEC标准8-1A
ESD保护：
HBM EIA/JESD22-A114-A超过2000 V
MM EIA/JESD22-A115-A超过200 V。
规定温度为−40至+85°C和−40至+125°C。
应用
电焊机

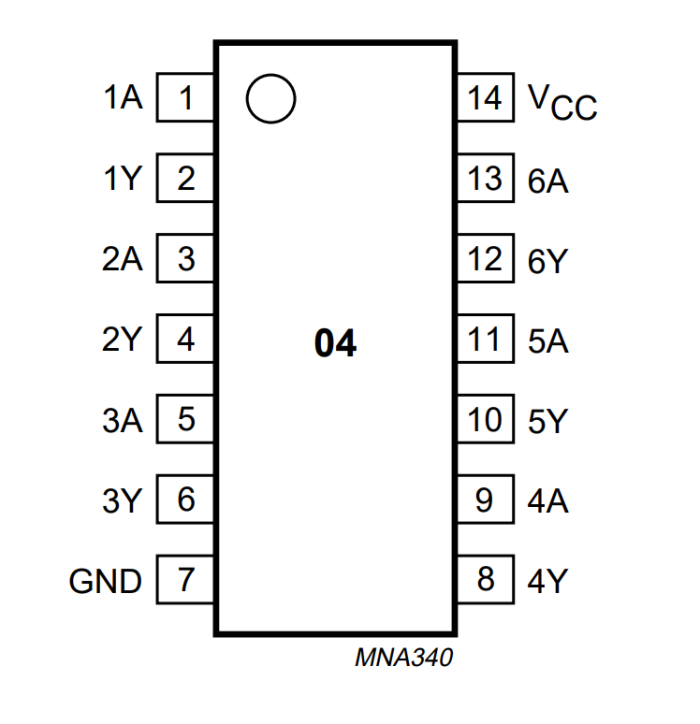

引脚
