意法半导体STM32G474QET6单片机工作原理和中文资料详解

STM32G474QET6是ST(意法半导体)32位MCU微控制器，基于高性能Arm®Cortex®-M4 32位RISC内核，工作频率高达170MHz。Cortex-M4内核具有单精度浮点单元(FPU)，支持所有Arm单精度数据处理指令和所有数据类型。它还实现了一整套DSP(数字信号处理)指令和一个增强应用程序安全性的存储器保护单元(MPU)。

STM32G474QET6嵌入了高速存储器(512KB的闪存和128KB的SRAM)、用于静态存储器的灵活外部存储器控制器(FSMC)(适用于100引脚及以上封装的设备)、Quad SPI闪存接口以及连接到两条APB总线、两条AHB总线和32位多AHB总线矩阵的大量增强型I/O和外围设备。

STM32G474QET6还为嵌入式闪存和SRAM嵌入了几种保护机制：读出保护、写入保护、安全存储区域和专有代码读出保护。STM32G474QET6嵌入了允许数学/算术函数加速的外围设备(CORDIC用于三角函数，FMAC单元用于滤波函数)。

STM32G474QET6提供五个快速12位ADC(5 Msps)、七个比较器、六个运算放大器、七个DAC通道(3个外部和4个内部)、一个内部电压参考缓冲器、一个低功耗RTC、两个通用32位定时器、三个专用于电机控制的16位PWM定时器、七个通用16位定时器、一个16位低功耗定时器以及184 ps分辨率的高分辨率定时器。

STM32G474QET6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：128-LQFP(14x14)

包装：托盘

核心处理器：ARM Cortex-M4F

内核规格：32-位

速度：170MHz

连接能力：CANbus，I2C，IrDA，LINbus，QSPI，SPI，UART/USART

外设：欠压检测/复位，DMA，I2S，POR，PWM，WDT

I/O数：107

程序存储容量：512KB(512K x 8)

程序存储器类型：闪存

EEPROM容量：-

RAM大小：128K x 8

电压-供电(Vcc/Vdd)：1.71V ~ 3.6V

数据转换器：A/D 42x12b; D/A 7x12b

振荡器类型：内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

基本产品编号：STM32

HTSUS：8542.31.0001

产品应用：高性能MCU

STM32G474QET6的功能特点

1、高性能：搭载了最高频率为170MHz的ARM Cortex-M4内核，具有高性能的计算能力和响应速度，能够满足多种复杂应用的需求。

2、丰富的外设接口：拥有丰富的外设接口，包括USB、CAN、SPI、I2C、UART等多种通信接口，以及ADC和DAC等模数转换接口，能够满足不同应用场景对外设接口的需求。

3、低功耗设计：支持多种低功耗模式，包括待机模式、睡眠模式和停机模式，能够有效降低功耗，延长系统电池寿命。

4、安全性：具有硬件加密模块、安全存储器和安全启动功能，能够提供高级的系统安全保护，防范数据泄露和系统入侵风险。

5、全面的外设支持：支持各种外设的先进功能和特性，如先进的定时器、PWM控制器、片内温度传感器等，能够满足多种应用的需求。

6、丰富的软件支持：提供了丰富的软件开发工具和支持，包括Cortex-M4处理器的软件开发工具链、实时操作系统(RTOS)支持、代码库和示例代码等。

STM32G474QET6的应用领域

STM32G474QET6是一款高性能的32位ARM Cortex-M4微控制器，适用于各种应用领域，其主要应用领域如下：

1、工业控制和自动化：STM32G474QET6具有丰富的外围接口和高性能的处理能力，可用于工业自动化领域中的PLC(可编程逻辑控制器)、工业机器人、传感器接口和数据采集等应用。

2、智能电力系统：STM32G474QET6适合用于电力系统监控、电能质量分析、智能电表和能源管理系统，具备实时控制和高精度测量功能。

3、物联网设备：STM32G474QET6支持多种通信接口，包括SPI、I2C、UART和USB，适用于物联网设备中的传感器节点、智能家居设备和工业物联网解决方案。

4、消费类电子产品：由于其低功耗特性和丰富的连接能力，STM32G474QET6也可应用于消费类电子产品，如智能手表、智能家居设备、无人机和可穿戴设备等。

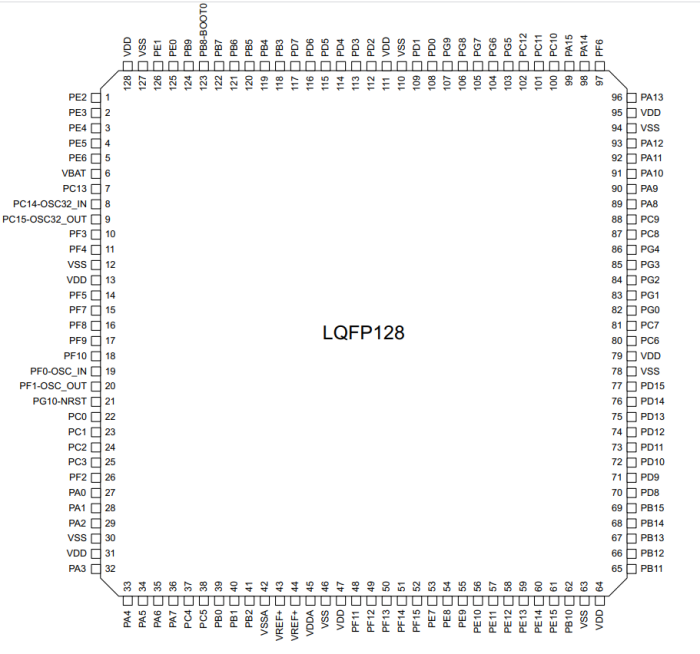

STM32G474QET6的引脚图

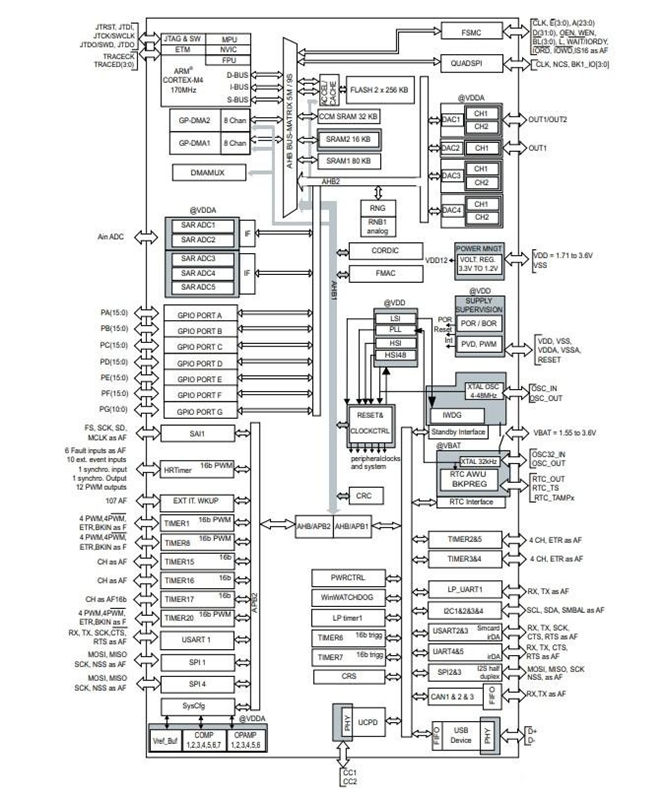

STM32G474QET6的原理图

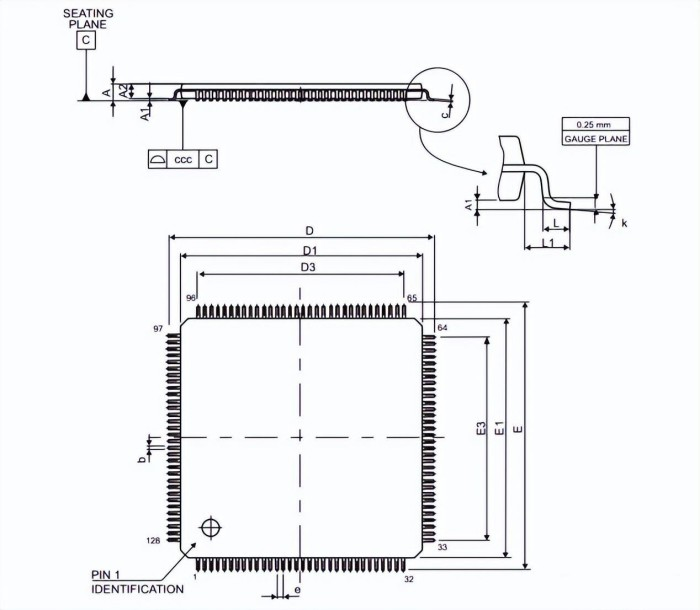

STM32G474QET6的封装图

STM32G474QET6的料号解释图
