意法半导体STM32F405RGT6单片机的工作原理和应用方框图

STM32F405RGT6基于高性能Arm®Cortex®-M4 32位RISC内核，工作频率高达168 MHz。Cortex-M4核心采用浮点单元（FPU）单精度，支持所有Arm单精度数据处理指令和数据类型。它还实现了一套完整的DSP指令和一个增强应用程序安全性的内存保护单元（MPU）。

STM32F405RGT6包含高速嵌入式存储器（高达1M字节的闪存，高达192K字节的SRAM）、高达4K字节的备份SRAM，以及连接到两条APB总线、三条AHB总线和一个32位多AHB总线矩阵的一系列增强型I/O和外围设备。

所有设备都提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器，包括两个用于电机控制的PWM定时器和两个通用32位定时器。真实随机数生成器（RNG）。它们还具有标准和高级通信接口。

STM32F405RGT6_（ST意法半导体）STM32F405RGT6中文资料_价格_采购_封装_PDF数据手册-永芯易科技

特性

核心：Arm®32位Cortex®-M4 CPU，带FPU，自适应实时加速器（ART加速器），允许从闪存执行0等待状态，频率高达168 MHz，内存保护单元，210 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）和DSP指令

内存

高达1M字节的闪存

高达192+4千字节的SRAM，包括64千字节的CCM（核心耦合存储器）数据RAM

512字节OTP内存

灵活的静态存储器控制器，支持Compact Flash、SRAM、PSRAM、NOR和NAND存储器

LCD并行接口，8080/6800模式

时钟、重置和供应管理

1.8 V至3.6 V应用电源和I/O

POR、PDR、PVD和BOR

4至26 MHz晶体振荡器

内部16 MHz工厂微调RC（1%精度）

带校准的RTC 32 kHz振荡器

带校准的内部32 kHz RC

低功率运行

睡眠、停止和待机模式

用于RTC的VBAT电源，20×32位备份寄存器+可选的4 KB备份SRAM

3×12位，2.4 MSPS A/D转换器：最多24个通道，三重交错模式下7.2 MSPS

2×12位D/A转换器

通用DMA：具有FIFO和突发支持的16流DMA控制器

最多17个定时器：最多12个16位和两个32位定时器，最高168 MHz，每个定时器最多4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入

调试模式

串行线调试（SWD）和JTAG接口

Cortex-M4嵌入式跟踪宏单元™

最多140个具有中断功能的I/O端口

高达136个快速I/O，最高可达84 MHz

多达138个5 V容错I/O

多达15个通信接口

多达3×I2C接口（SMBus/PMBus）

最多4个USART/2个UART（10.5 Mbit/s，ISO 7816接口，LIN，IrDA，调制解调器控制）

最多3个SPI（42 Mbits/s），2个具有多路复用全双工I2S，通过内部音频PLL或外部时钟实现音频类精度

2×CAN接口（2.0B有源）

SDIO接口

高级连接

带片上PHY的USB 2.0全速设备/主机/OTG控制器

USB 2.0高速/全速设备/主机/OTG控制器，带专用DMA、片上全速PHY和ULPI

10/100以太网MAC和专用DMA：支持IEEE 1588v2硬件、MII/RMII

8至14位并行摄像头接口，最高可达54兆字节/秒

真随机数生成器

CRC计算单元

96位唯一ID

RTC：亚秒精度，硬件日历

应用

工业

LED照明系统

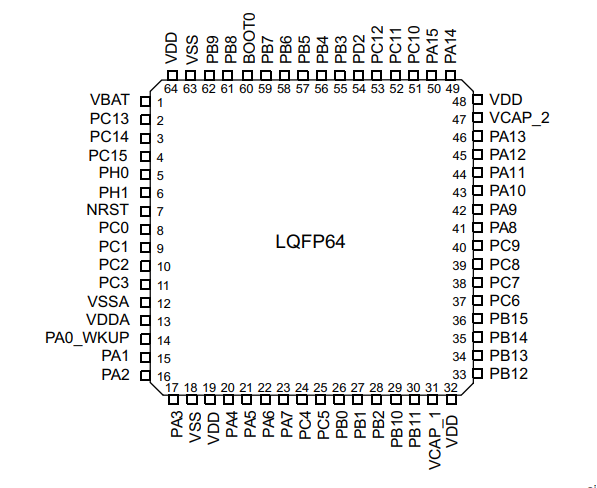

引脚

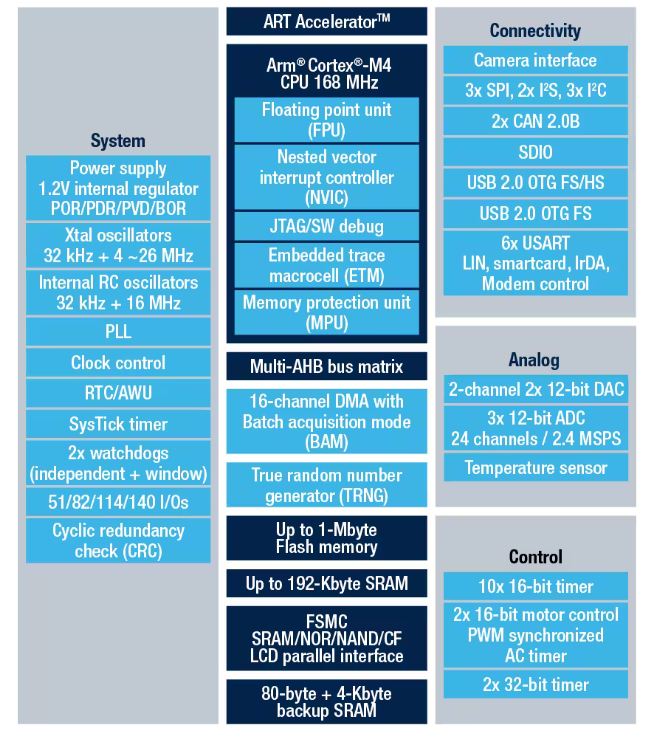

电路原理图

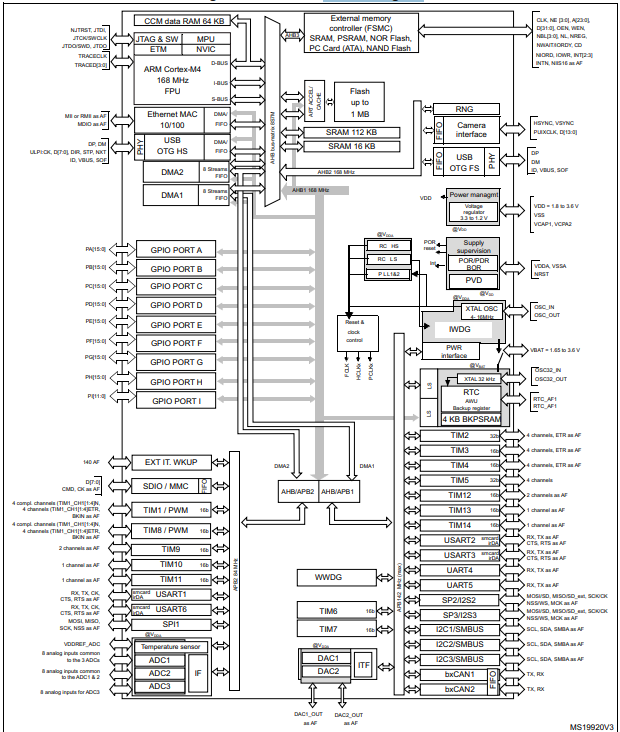

方框图

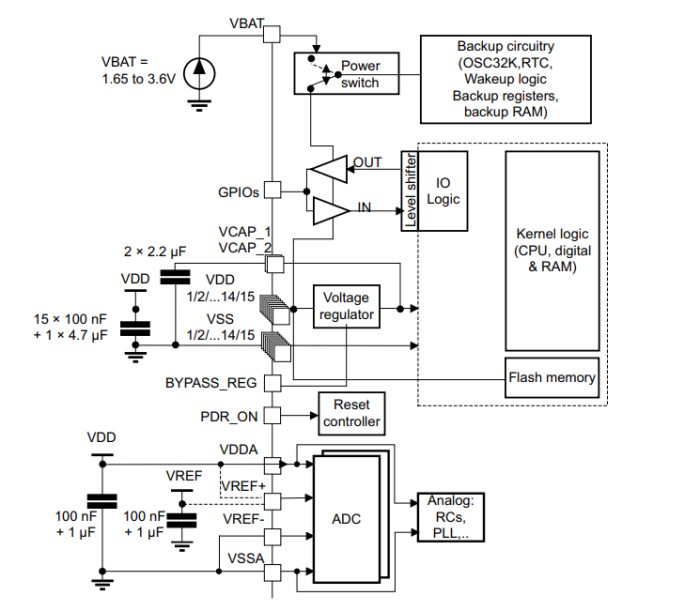

供电方案图
