芯朋微电子：AP9523高功率密度5V/2.5A模块电源方案

AP9523方案亮点

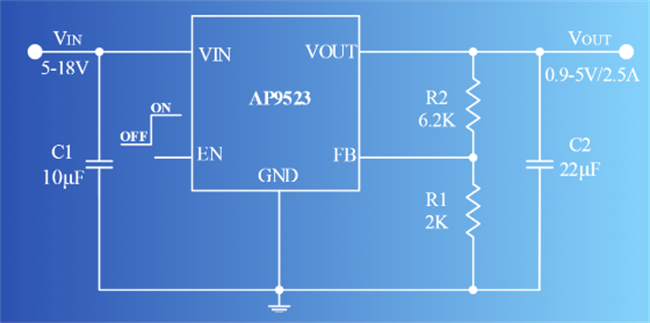

外围精简：仅需2颗输入输出电容和2颗输出电压调节电阻;

布板简单：内部集成电感和BST电容，无需考虑开关节点布线问题;

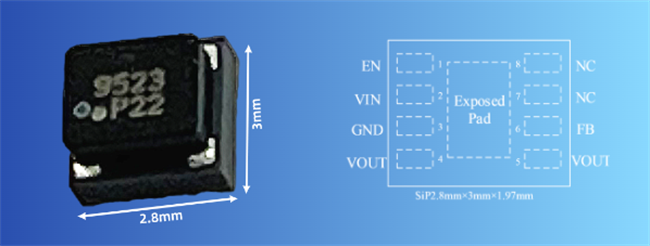

高功率密度：最高转换效率93%，SiP2.8mm×3mm×1.97mm封装实现12.5W输出功率;

快速瞬态响应：采用Neo-COT架构实现快速瞬态响应;

全面智能保护：输入欠压锁定、逐周期限流、输出短路保护、过温保护等。

DEMO实物图

测试数据

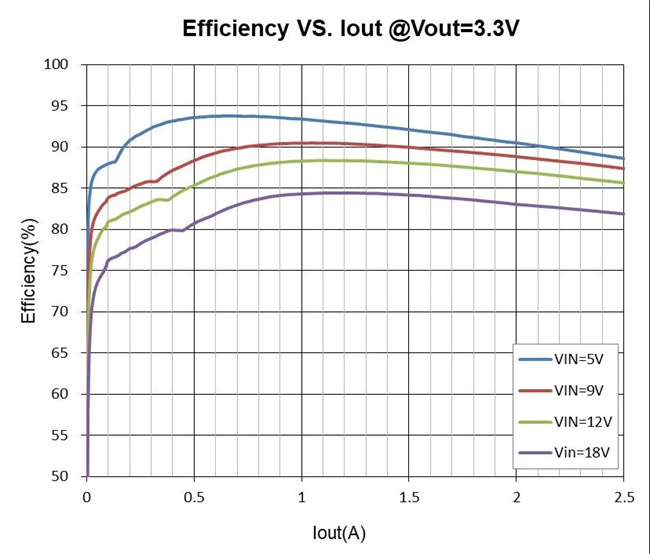

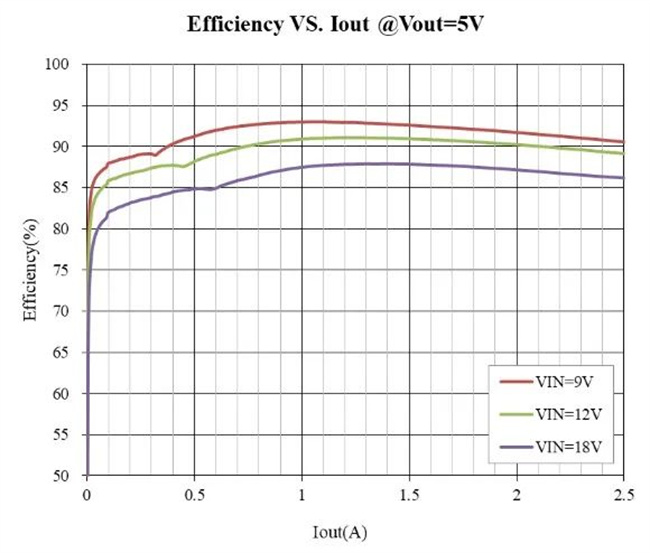

1效率测试

测试条件：VIN=5/9/12/18V,

VOUT=3.3/5V, IOUT=0~2.5A

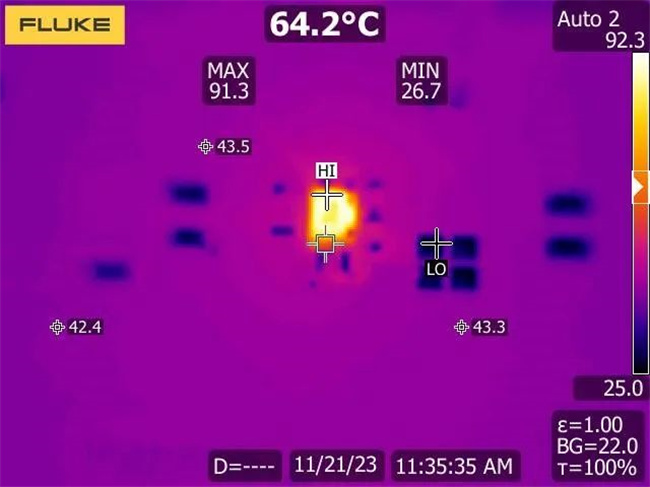

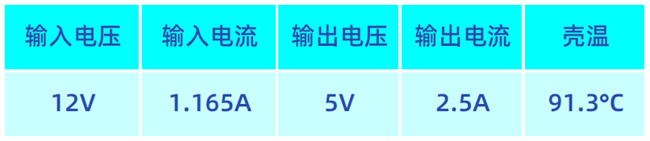

2温升测试

测试条件：VIN=12V, VOUT=5V,

IOUT=2.5A,环境温度25℃，Demo半开放、无风环境

测试结果：模块表面最高温度记录为壳温

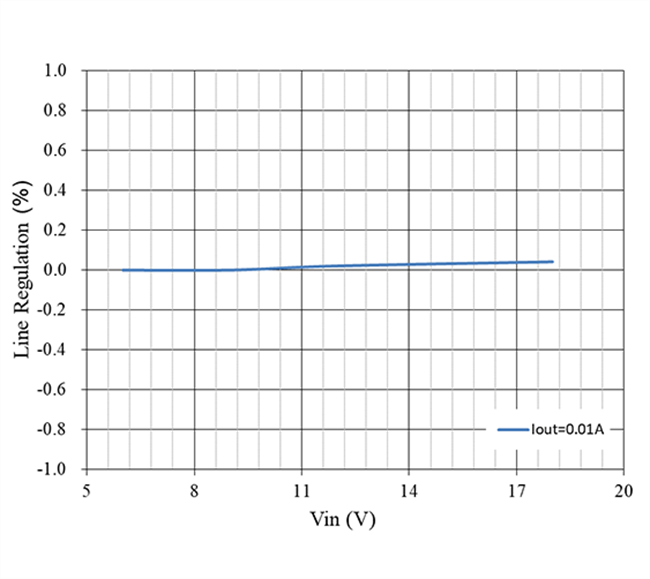

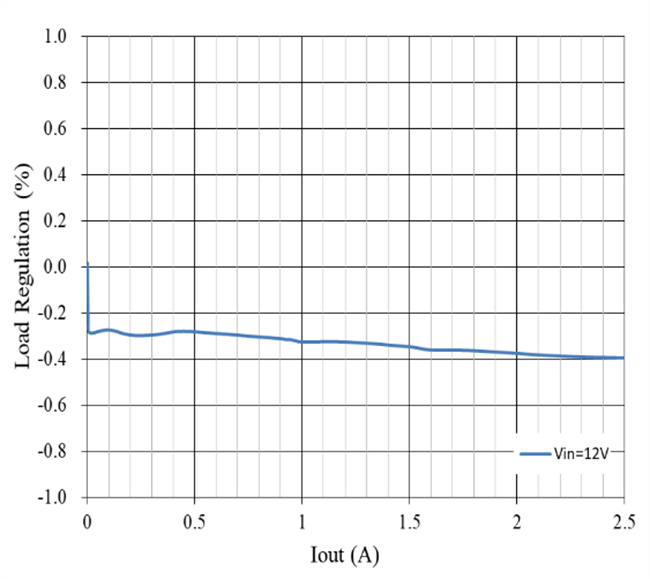

3 线性调整率和负载调整率

测试条件：VIN=5/9/12/18V, VOUT=5V,

IOUT=0~2.5A

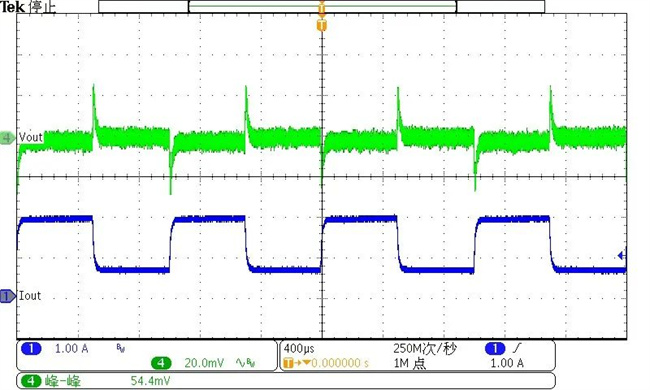

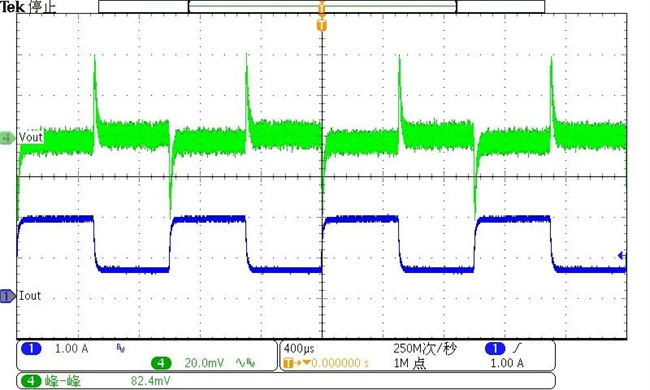

4动态响应和纹波

测试条件：VIN=12V, VOUT=3.3/5V,

IOUT=0.625A~1.875A

测试结果：动态响应VPP =54.4mV, 82.4mV

VOUT=3.3V

VOUT=5V

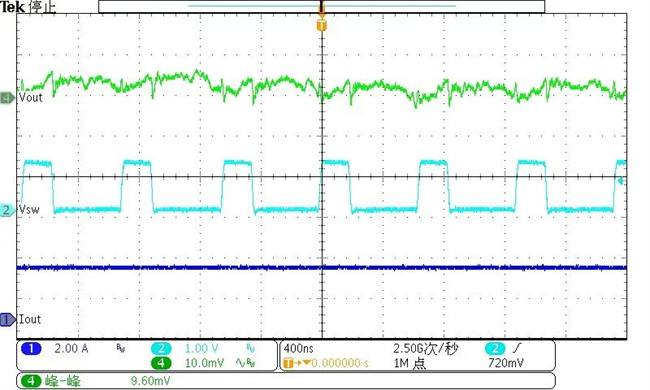

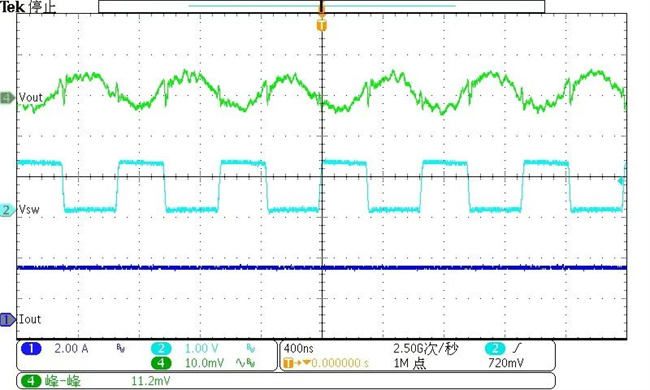

测试条件：VIN=12V, VOUT=3.3/5V,

IOUT=2.5A

测试结果：纹波VPP =9.6mV, 11.2mV

VOUT=3.3V

VOUT=5V

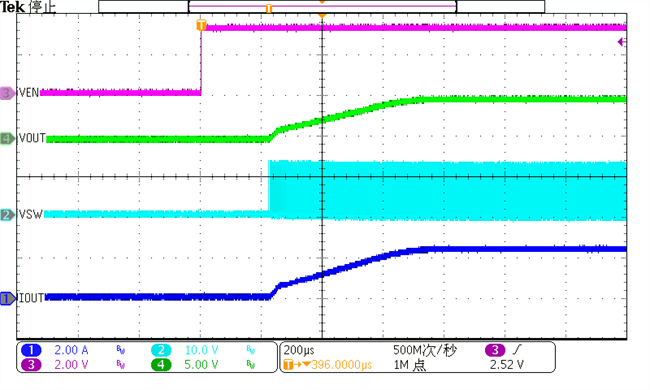

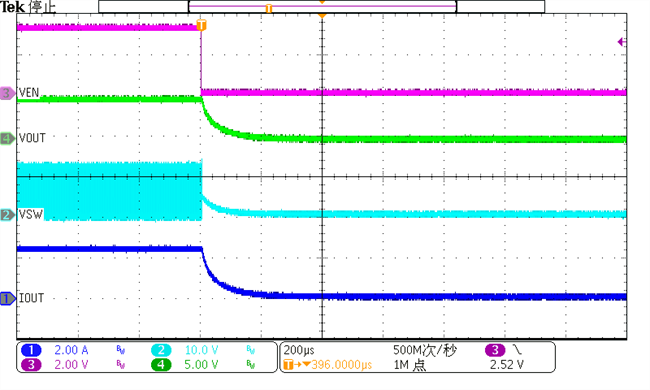

5带载启动和关断

测试条件：VIN=12V, VOUT=5V, IOUT=2.5A

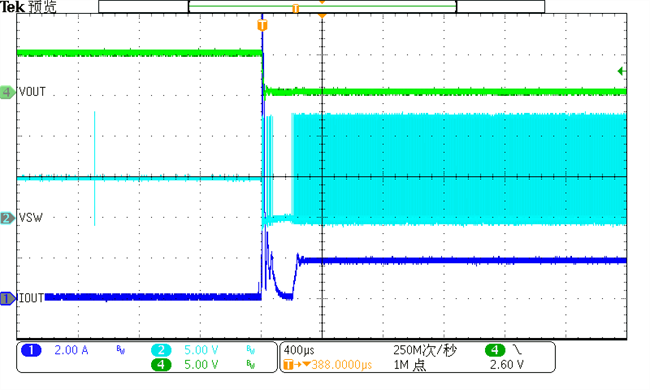

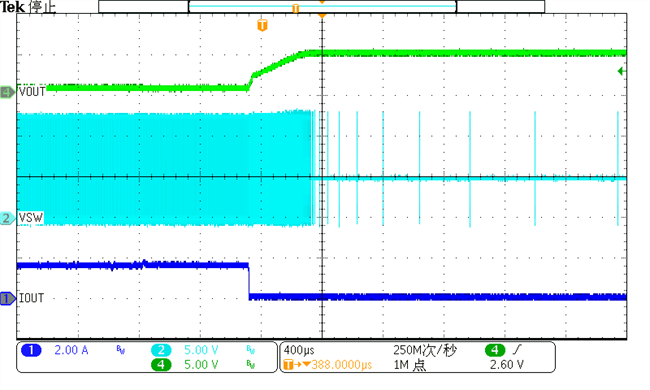

6短路保护和恢复

测试条件：VIN=12V, VOUT=5V

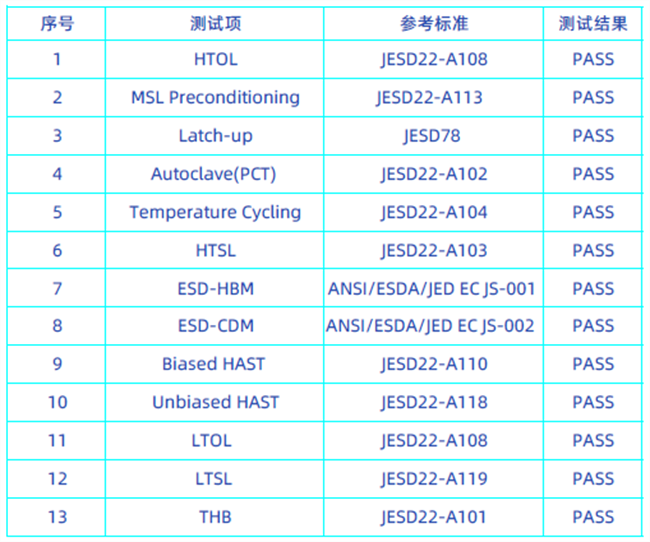

7可靠性测试

应用要点

① 输入电容靠近VIN和GND引脚放置。

② 为了增强芯片抗干扰性，提高环路稳定性，FB下偏电阻R1建议≤2kΩ。

③EN引脚为高有效，耐高压19V，可以直接接到VIN，不允许悬空。
