参数+工作原理+引脚配置，一文搞懂德州仪器MSP430F系列微控制器
TI德州仪器 MSP430™ 系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构，与 5 种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。该器件具有一个强大的 16 位 RISC CPU，使用16 位寄存器，以及常数发生器，以便于获得最大编码效率。该数控振荡器 (DCO) 可在 3µs（典型值）内从低功率模式唤醒至激活模式。
MSP430F563x 器件为配有以下外设的微控制器：一个高性能 12 位 ADC、一个比较器、两个 USCI、USB 2.0、一个硬件乘法器、DMA、四个 16 位定时器、一个具有报警功能的 RTC 模块以及多达 74 个 I/O 引脚。
特性
低电源电压范围：1.8V 至 3.6V
超低功耗
激活模式 (AM)： 所有系统时钟激活： 8MHz 时为 270µA/MHz、3.0V、闪存程序执行（典型值）
待机模式 (LPM3)： 含晶体的看门狗和电源监控器可用、完全 RAM 保持、快速唤醒： 2.2V 时为 1.8µA、3.0V 时为 2.1µA（典型值）
关断实时时钟 (RTC) 模式 (LPM3.5)： 关断模式，含晶体的有源 RTC： 3.0V 时为 1.1µA（典型值）
关断模式 (LPM4.5)： 3.0V 时为 0.3µA（典型值）
在 3µs（典型值）内从待机模式唤醒
16 位 RISC 架构，扩展存储器，高达 20MHz 的系统时钟
灵活的电源管理系统
具有可编程稳压内核电源电压的完全集成 LDO
电源电压监控、监视和欠压保护
单一时钟系统
针对频率稳定的锁相环 (FLL) 控制环路
低功耗低频内部时钟源 (VLO)
低频修整内部基准源 (REFO)
32kHz 晶振 (XT1)
高达 32MHz 的高频晶振 (XT2)
四个 16 位计时器，分别配有 3、5 或 7 个捕捉/比较寄存器
两个通用串行通信接口 (USCI)
I2C
同步串行外设接口 (SPI)
增强型通用异步收发器 (UART) 支持自动波特率检测
红外数据通讯 (IrDA) 编码器和解码器
同步 SPI
USCI_A0 和 USCI_A1 均支持：
USCI_B0 和 USCI_B1 均支持：
全速通用串行总线 (USB)
集成的 USB - PHY
集成 3.3V 和 1.8V USB 电源系统
集成 USB 锁相环 (PLL)
八输入和八输出端点
具有内部共用基准、采样保持和自动扫描功能的 12 位模数转换器 (ADC)
具有同步功能的双 12 位数模转换器 (DAC)
电压比较器
硬件乘法器支持 32 位运算
串行板载编程，无需外部编程电压，
6 通道内部 DMA
具有电源电压备用开关的 RTC 模块
器件比较汇总了可用的产品系列成员
应用
模拟和数字传感器系统
数字电机控制
遥控
恒温器
数字计时器
手持式仪表
参数

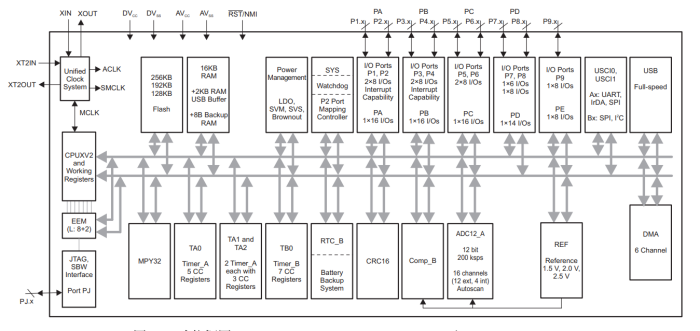

MSP430F5638、MSP430F5637 和 MSP430F5636 器件的功能框图

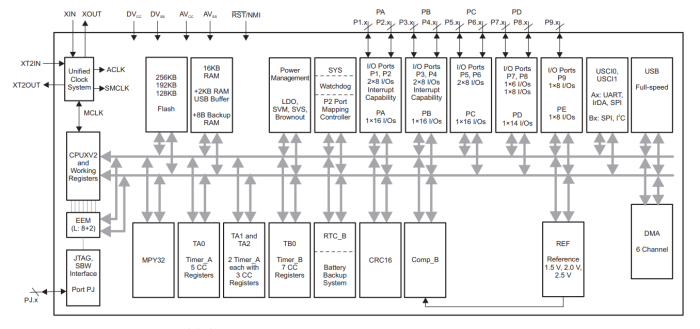

MSP430F5635、MSP430F5634 和 MSP430F5633 器件的功能框图

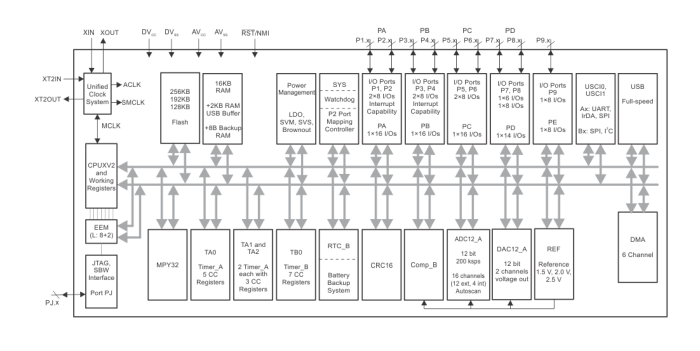

MSP430F5632、MSP430F5631 和 MSP430F5630 器件的功能框图
封装
