Infineon英飞凌WLC1150无线充电ic的介绍、参数及实际应用电路图

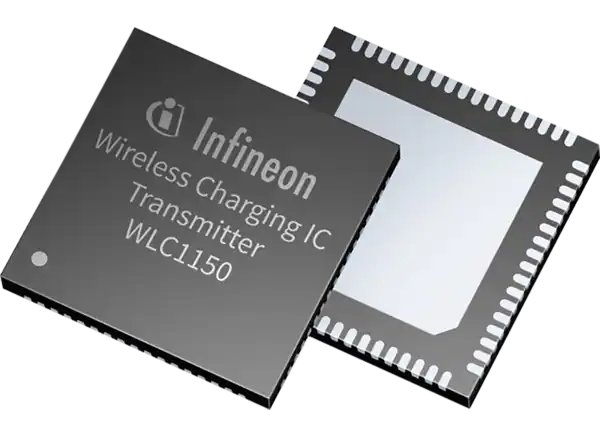

WLC1150是一款高度集成的无线功率发射器，非常适合50W充电应用。IC工作于Infineon高功率专有协议模式，可提供50W功率。WLC1150提供经济高效的解决方案对于高达50W输出功率的各种应用，如热、EMI、异物检测（FOD）、高效率和逆变器控制等。

WLC1150提供与各种类型的输入配置的兼容性，以解决大范围的高功率应用程序。WLC1150支持输入电源由USB PD/PPS或直流固定输入提供的系统电源。IC支持这些输入配置，而不需要前端DC-DC转换器有助于实现显著的系统效率增益，这是高功率的一个重要性能方面系统WLC1150提供了许多可编程功能，用于创建不同的无线发射机解决方案。

WLC1150是一款高度可编程的无线功率变送器，带有片上32位Arm®Cortex®-M0处理器、128 KB闪存、16 KB RAM和32 KB ROM。该设备还包括各种模拟和数字诸如ADC、PWM和定时器之类的外围设备。包含具有模拟和数字功能的完全可编程MCU外围设备实现了可扩展的无线充电解决方案。

特性

50W无线电力传输使用专有协议

气v1.3。x兼容扩展功率配置文件(EPP)和基本功率配置文件(BPP)发射机(MP-A2及类似)

用于逆变器的集成栅极驱动器

逆变器控制使用频率，占空比，和可变电压

集成降压控制器风扇，使冷却界面表面在高功率输送

集成FOD

I(2)C和UART通信端口

支持多种输入配置，即USB PD/ PPS, 20V固定直流输入，无需额外的DC-DC转换器

集成USB-PD控制器

支持USB-PD 3.1版本

可编程电源(PPS)模式

支持USB PD传统充电协议，如QC 2.0/ 3.0和AFC

支持4.5V至24V的宽输入电压范围，集成buck-boost控制器

应用程序

带有电源专有协议的无线充电垫(50W)

工业无线充电应用

吸尘器、机器人和无人机

家具及家居用品

停靠点

Qi EPP智能手机充电器(最高15W)

规范

可配置的保护

自适应FOD

过流保护(OCP)和过压保护(OVP)

通过集成ADC电路和内部温度传感器支持过温保护

-40°C至+105°C扩展工业温度范围

68引脚QFN 8.0mm × 8.0mm × 0.65mm LD68B 5.7mm × 5.7mm EPAD封装

方框图

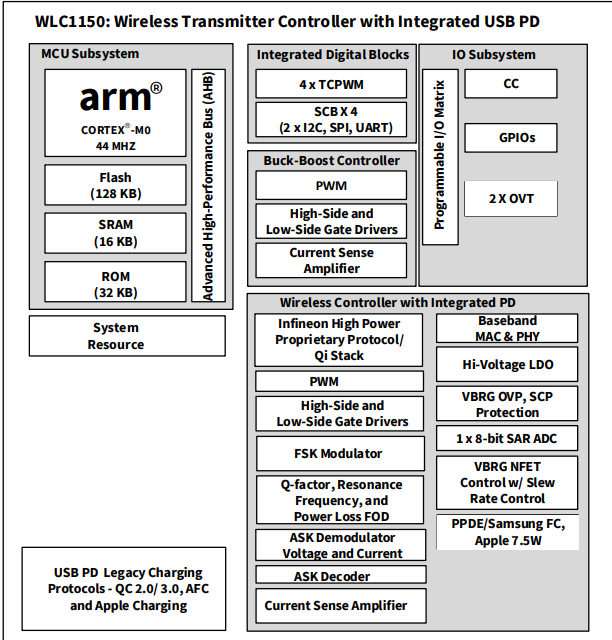

逻辑框图

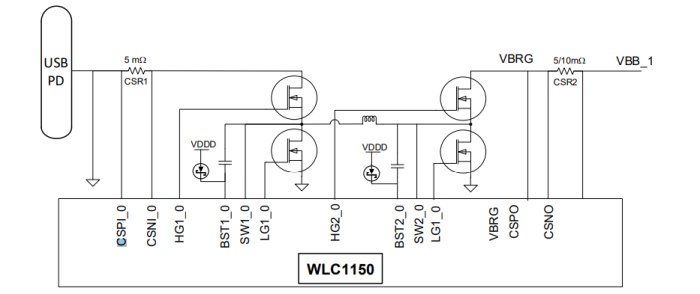

WLC1150典型降压-升压转换器示意图

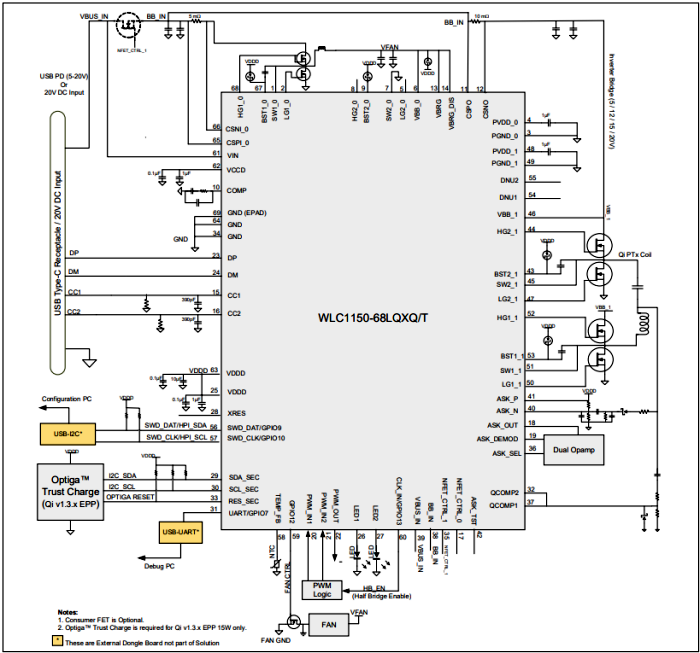

集成降压单级50W变送器解决方案应用示意图—风扇电源控制器

封装引脚图
