美国微芯PCI11414 PCIe开关，带USB 3.2, MAC和I/O的介绍、特性、及应用

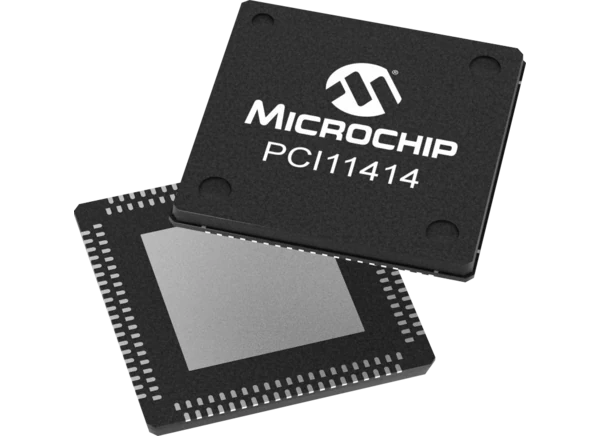

美国微芯PCI11414 PCIe Switch w/ USB 3.2, MAC和I/O结合了USB 3.2 Gen 2主机控制器，以太网MAC和可编程I/O。Microchip Technology PCI11414提供一个4通道(4x8GT/s)上行端口和一个1通道(1x8GT/s)下行端口，使其成为提高嵌入式应用中PCIe带宽的理想选择。设备通过PCIe Revision 4认证。x规格，最大线路速率8GT/s。根据需要使用PCIe上行单通道或多通道。PCI11414确保从外部接口到交换结构和端点控制器的PCIe合规性。

特性

集成PCI交换结构

512byte最大负载大小

集成PCIe物理接口

4车道(4x8GT/s)上行接口

允许单车道、双车道或四车道连接

1通道(1x8GT/s)下行接口

集成USB 3.2 Gen 2 (10Gbps)物理接口

集成xHCI USB 3.2 Gen 2 (10Gbps) USB主机控制器

2倍10Gbps Gen 2 PHY

4个USB HS/FS/LS PHY

USB Type-C 或Type-A2.5Gbps以太网MAC的多种配置选项

IEEE 802.3标准

RGMII支持10/100/1000Mbps

SGMII支持1Gbps

SGMII+支持2.5Gbps

巨型框架支架

精确时间协议

IEEE 1588-2008支持端到端加密和P2P一步走

可编程时间比较输出(例如，1PPS)

全面的电源管理功能

PCIe 3.1 LPSS (Low Power Sub States) L2(带辅助接口)电源)

包装

符合无铅rohs标准的164引脚DRQFN封装

电源和I/O

集成上电复位电路，可配置欠/过压保护

闭锁性能超过150mA / EIA/JESD78, II类

JEDEC 3A级ESD性能

uart

RS232 / RS485

Auto-direction控制

标准和先进的速度支持

基本或全面的信号支持

附加功能

多功能GPIOs

可编程引脚多路复用器

能够使用低成本的25MHz晶体或时钟，以减少BOM

SPI外设接口

SMBus目标接口

SMBus控制器接口

PVT传感器

JTAG丝锥

环境

可在商业和工业温度等级

应用领域

单板计算机(SBC)

边缘计算

工业PC (IPC)

边设备

存储扩展

功能框图
