ST意法HSP051-4M10高速线路的4线ESD保护的介绍、参数和应用说明

HSP051-4M10是一种4通道ESD阵列，采用轨对轨结构，专为保护高速差动线路而设计。

电容的超低变化确保了对信号偏斜的影响非常小。大带宽使其与HDMI2.0.4k/2k（=5.94 Gbps）和USB3.1（=10 Gbps）兼容。

该器件封装在μQFN 2.5 mm x 1 mm中，间距为500μm。

HSP051-4M10特性

直通路由以保持信号完整性

超大带宽：10 GHz

超低电容：

0.2 pF（I/O到I/O）

0.35 pF（I/O到GND）

极低动态电阻：0.48Ω

100Ω差分阻抗

低泄漏电流：25°C时为100 nA

扩展的工作结温度范围：-40°C至150°C

薄包装：最大0.5毫米。

符合RoHS

高ESD保护级别

高度集成

适用于高密度板

符合以下标准：

MIL-STD 883G方法3015-7 3B级：–8 kV

IEC 61000-4-2第4级：8 kV（接触放电）、15 kV（空气放电）

HSP051-4M10应用

游戏机

音频和视频

Home Projector

OTT媒体播放器

电视

音箱

功能

无线连接

电缆连接

住宅、楼宇和城市自动化

建筑安全和保障

气候控制

工业电源及工具

Motor Drives

工厂自动化

Industrial Safety

可编程逻辑控制器（PLC）

工业通信

状态监测/预测性维护

太阳能集中发电

能源分配

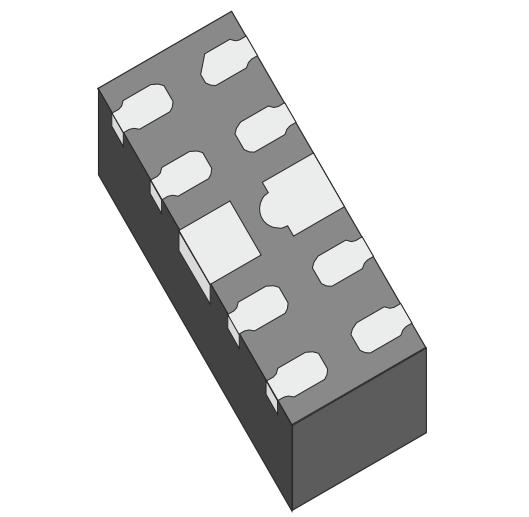

封装引脚图

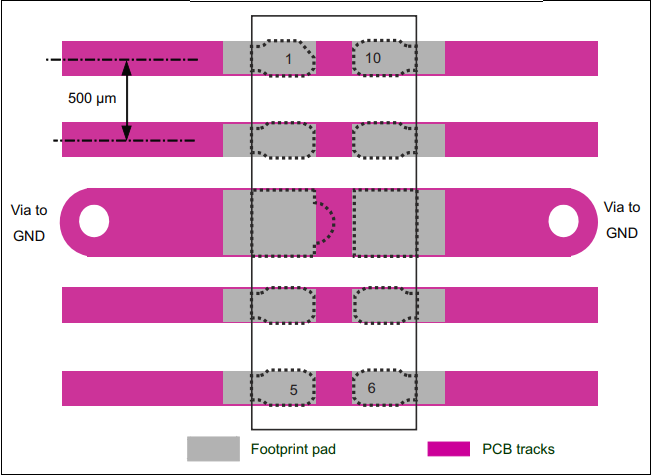

PCB板布局建议图
