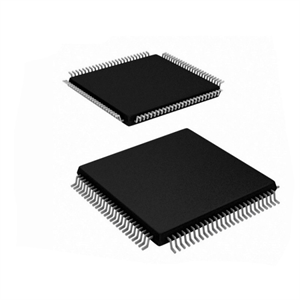

ST意法STM32F103RDT6 MCU的介绍、特性、封装以及电路原理图

STM32F103xC、STM32F103xD和STM32F103xE性能线系列包含高性能ARM®Cortex®-M3 32位RISC内核，工作频率为72 MHz，高速嵌入式存储器（闪存高达512 KB，SRAM高达64 KB），以及连接到两条APB总线的广泛增强型I/O和外围设备。所有设备都提供三个12位ADC、四个通用16位定时器和两个PWM定时器，以及标准和高级通信接口：最多两个I2C、三个SPI、两个I2S、一个SDIO、五个USART、一个USB和一个CAN。

STM32F103xC/D/E高密度性能线系列在–40至+105°C的温度范围内运行，电源电压为2.0至3.6 V。一套全面的节能模式允许设计低功耗应用程序。

这些功能使STM32F103xC/D/E高密度性能线微控制器系列适用于广泛的应用，如电机驱动、应用控制、医疗和手持设备、PC和游戏外围设备、GPS平台、工业应用、PLC、逆变器、打印机、扫描仪、报警系统视频对讲和暖通空调。

特性

核心：ARM®32位Cortex®-M3 CPU

最大频率72 MHz，0等待状态内存访问时的1.25 DMIPS/MHz（Dhrystone 2.1）性能

单循环乘法和硬件除法

回忆

256至512 KB的闪存

高达64 KB的SRAM

带有4芯片选择的灵活静态存储器控制器。支持Compact Flash、SRAM、PSRAM、NOR和NAND存储器

LCD并行接口，8080/6800模式

时钟、重置和供应管理

2.0至3.6 V应用电源和I/O

POR、PDR和可编程电压检测器（PVD）

4至16 MHz晶体振荡器

内部8MHz工厂微调RC

带校准的内部40kHz RC

带校准的RTC 32 kHz振荡器

低功率

睡眠、停止和待机模式

用于RTC和备份寄存器的VBAT电源

3×12位，1μs A/D转换器（最多21个通道）

转换范围：0至3.6 V

三重采样和保持能力

温度传感器

2×12位D/A转换器

DMA:12通道DMA控制器

支持的外围设备：定时器、ADC、DAC、SDIO、I2S、SPI、I2C和USART

调试模式

串行线调试（SWD）和JTAG接口

Cortex®-M3嵌入式微量宏细胞™

多达112个快速I/O端口

51/80/112 I/O，所有可映射到16个外部中断矢量，几乎所有5个V容忍

最多11个定时器

最多四个16位定时器，每个定时器最多有4个IC/OC/PWM或脉冲计数器和正交（增量）编码器输入

2×16位电机控制PWM定时器，具有死区时间生成和紧急停止功能

2×看门狗定时器（独立和窗口）

SysTick计时器：24位下计数器

2×16位基本定时器，用于驱动DAC

多达13个通信接口

多达2×I2C接口（SMBus/PMBus）

最多5个USART（ISO 7816接口、LIN、IrDA功能、调制解调器控制）

最多3个SPI（18 Mbit/s），2个具有I2S接口多路复用

CAN接口（2.0B激活）

USB 2.0全速接口

SDIO接口

CRC计算单元，96位唯一ID

ECOPACK®包装

电路原理图

封装引脚

方框图
