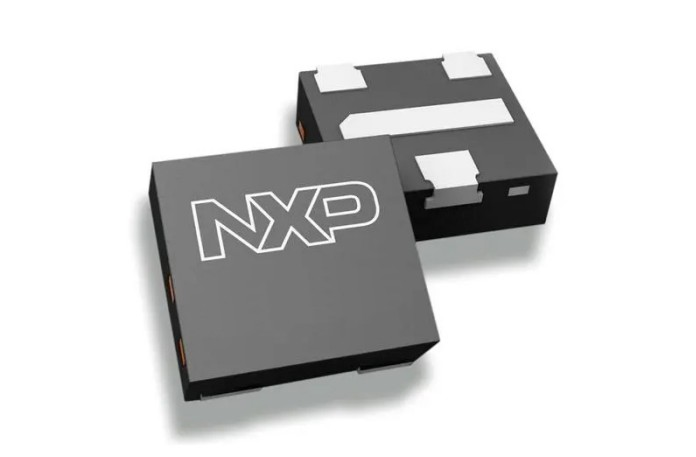

NXP恩智浦LS1043A处理器的产品详情、参数和应用领域
LS1043A处理器是恩智浦推出的第一款面向嵌入式网络的四核64位Arm®处理器。LS1023A (双核版本)和LS1043A (四核版本)可通过支持无风扇设计的灵活I/O封装，提供超过10 Gbps的性能。这款SoC是专为小规格网络、工业和汽车应用而打造的解决方案，针对经济型低端PCB优化了物料成本(BOM)，降低了电源成本，采用单时钟设计。
全新0.9V版LS1043A和LS1023A能够为无线LAN和以太网供电系统进一步降低能耗。全新的23x23封装方式，支持引脚兼容设计，可扩展至LS1046A (四核A72处理器)或LS1088A (十核A53处理器)。
LS1043A能够提升双核32位Arm 产品的性能，并且延续了QorIQ系列一贯的I/O灵活性，集成了QUICC Engine®，继续提供对HDLC、TDM或Profibus的无缝支持。
Layerscape处理器是恩智浦EdgeVerse™边缘计算平台的一部分。
LS1043A特点
四核(LS1043A)或双核(LS1023A) Arm®Cortex®-A53 64位内核
1 GHz至1.6 GHz
32/32 I/D缓存KB L1和1 MB L2缓存
多达7个1x GbE或1x 10GbE和5个1x GbE
四通道SerDes，高达10 GHz，控制器间多路复用，支持：
3个第二代PCI Express®接口
SATA 3.0接口
uQUICC Engine
DPAA解析、分类和分发引擎
内置安全引擎
DDR 3L/4
3个带PHY的USB 3.0接口
QuadSPI
IFC闪存
四通道I²C
信任区
QorIQ平台可信架构
面向硬件增强虚拟化的Arm SMMU
面向超低功耗设计的0.9V选项
23x23封装方式，支持引脚兼容和性能扩展
LS1043A应用
工业控制
工业网关
楼宇安全
电网与配电
楼宇安全
电网与配电
电表
能源网关
航空电子
智能家居
个人/消费电子NAS
汽车电子
汽车高性能计算
网关
通信基础设施
IP-PBX
vCPE/uCPE
以太网交换机
以太网广域网设备
企业接入点
分支路由器
宽带家庭网关
宽带调制解调器和家庭网关
无线/远程信息安全网关
集成服务网关
封装引脚图
方框图
相关推荐
-
-
技术干货：基于武汉芯源CW32的L9110风扇模块的应用设计

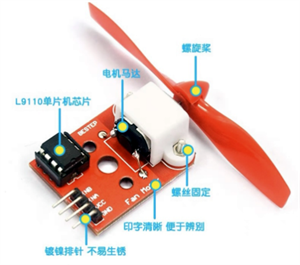

L9110风扇模块是一种常见的电机驱动模块，可以用于控制小型直流风扇的转动，常被用于：（1）电子设备散热：将L9110风扇模块连接到需要散热的电子设备上，通过控制风扇的转速来提高设备的散热效果，保持设备的正常工作温度。（2） DIY电子项目：L9110风扇模块是制作各种DIY电子项目的理想选择。通过将其与微控制器板结合使用，可以构建自己的智能风扇、温度控制系统等。这为爱好者提供了灵活性和创造力的发挥空间。（3）模型制作：L9110风扇模块也可以在模型制作领域中找到应用。通过将风扇模块嵌入模型中，并通过控制模块来改变风扇的速度和转向，可以增加模型的真实感和互动性。2.本实验用到了CW32F030C8T6小蓝板、L9110风扇模块、LED交通信号灯模块、轻触微动立式按键开关及Keil5开发环境一、风扇三档转速调节系统说明（1）L9110风扇模块L9110风扇模块，可控制正反转，具有安装孔，可以吹灭20cm外的打火机或蜡烛火焰，经常被用于灭火机器人之上。【连线】：VCC连5V，GND连GND，INA连PA0，INB连PA1（2）LED交通信号灯模块【连线】：GND连GND，R连PC13，Y连PC14，G连PC15（3）轻触微动立式按键开关【连线】：VCC连+3.3V，GND连GND，OUT接PB9二、核心代码L9110.c:#include "L9110.h"#include "GTIM.h"void L9110_GPIO_Init() //INA接PA0，INB接PA1{ __RCC_GPIOA_CLK_ENABLE(); GPIO_InitTypeDef GPIO_InitStruct; GPIO_InitStruct.IT = GPIO_IT_NONE; GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; //推挽输出模式 GPIO_InitStruct.Pins = GPIO_PIN_0|GPIO_PIN_1; GPIO_InitStruct.Speed = GPIO_SPEED_HIGH; GPIO_Init(CW_GPIOA, &GPIO_InitStruct); PA00_AFx_GTIM2CH1(); //PA0引脚复用为GTIM通道1 PA01_AFx_GTIM2CH2(); //PA1引脚复用为GTIM通道2}void Turn_around(int16_t value) //风扇转动函数{ if(value>0) { GTIM_SetCompare1(CW_GTIM2,value); //设置CRR1的值为value GTIM_SetCompare2(CW_GTIM2,0); } else { GTIM_SetCompare1(CW_GTIM2,0); GTIM_SetCompare2(CW_GTIM2,-value);//设置CRR2的为value }}GTIM.c:#include "GTIM.h"void GTIM2_Init(void) //输出PWM到INA和INB引脚{ RCC_APBPeriphClk_Enable1(RCC_APB1_PERIPH_GTIM2,ENABLE); //使能APB外设时钟 GTIM_InitTypeDef GTIM_Initstruct; GTIM_Initstruct.Mode = GTIM_MODE_TIME; //工作模式-->定时器模式 GTIM_Initstruct.OneShotMode = GTIM_COUNT_CONTINUE;//连续计数模式 GTIM_Initstruct.ToggleOutState = DISABLE; //电平反转失能 GTIM_Initstruct.Prescaler = BTIM_PRS_DIV64; //预分频 GTIM_Initstruct.ReloadValue =1000-1;//计数重载周期,16bit自动重载寄存器ARR,ARR的值最大为65535 GTIM_TimeBaseInit(CW_GTIM2,>IM_Initstruct); //定时时长=预分频/计数器时钟源频率*(计数重载周期+1)，即T=64/64000000*1000s=1ms GTIM_OCInit(CW_GTIM2,GTIM_CHANNEL1,GTIM_OC_OUTPUT_PWM_LOW);//向GTIMx_CCMR寄存器中的 CCyM 位写入0xF GTIM_OCInit(CW_GTIM2,GTIM_CHANNEL2,GTIM_OC_OUTPUT_PWM_LOW); //当 GTIM2_CNT <= GTIM2_CCR1(GTIM2_CCR2)时，CH1(CH2)通道输出高电平,否则输出低电平 GTIM_Cmd(CW_GTIM2,ENABLE); //GTIM2使能 GTIM_SetCompare1(CW_GTIM2,0); GTIM_SetCompare2(CW_GTIM2,0); //GTIM2_CCR1(GTIM2_CCR2)中的比较值设为0，CH1(CH2) 通道输出保持为低电平}main.c#include "main.h"#include "LED.h"#include "L9110.h"#include "GTIM.h"#include "Key.h"int main(){ LED_Init(); //三个LED灯用来指示风扇转动状态 L9110_GPIO_Init();//L9110风扇模块引脚初始化配置 Key_GPIO_Init(); //轻触微动立式按键开关用来进行三档转速调节 GTIM2_Init(); //输出PWM到INA，INB引脚 while(1) { Key_Scan(); //扫描按键并执行相应功能 LED_Indicator();//指示灯 }}三、效果演示+说明（1）系统上电处于0档，风扇不转，红色LED灯点亮（2）第一次按下按键开关，系统设置为正向一档，风扇满占空比旋转，风力达到最大，同时红灯熄灭，黄灯点亮，代表风扇顺时针旋转。此后第二次、第三次按下开关，转速依次下降，第四次按下开关，系统回到0档（3）第五次按下按键开关，系统设置为反向一档，风扇满占空比旋转，风力达到最大，同时红灯熄灭，绿灯点亮，代表风扇逆时针旋转。此后第六次、第七次按下开关，转速依次下降，第八次按下开关，系统回到0档
-
-
冷饮机厂家采购芯片和电子元器件需要注意那些事项？

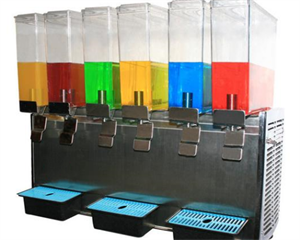

冷饮机，这个夏天不可或缺的好帮手，它能够为我们带来清凉和美味。但是，你知道吗？为了让冷饮机能够正常工作，它需要用到许多芯片和电子元器件，接下来，让我们来一探究竟。芯片和电子元器件的作用冷饮机所用到的芯片和电子元器件有很多种，比如说，温度传感器、压力传感器、电磁阀、压缩机控制器等等。这些芯片和电子元器件的作用是非常重要的，它们能够控制冷饮机的温度、压力、制冷效果等等，让冷饮机能够正常工作。采购芯片和电子元器件需要注意的事项对于冷饮机生产商家来说，采购芯片和电子元器件需要注意以下几点：1. 选择正规厂家，确保质量可靠。2. 根据自己的需求，选择适合自己的芯片和电子元器件。3. 要考虑成本问题，不要盲目追求性价比过高的产品，以免出现质量问题影响生产。芯片和电子元器件虽然不是冷饮机的主角，但是它们的作用却是至关重要的。只有选择合适的芯片和电子元器件，才能让冷饮机正常工作，为我们带来清凉和美味。因此，在采购芯片和电子元器件时，一定要慎重考虑，不要忽略细节，确保生产的冷饮机质量可靠。
