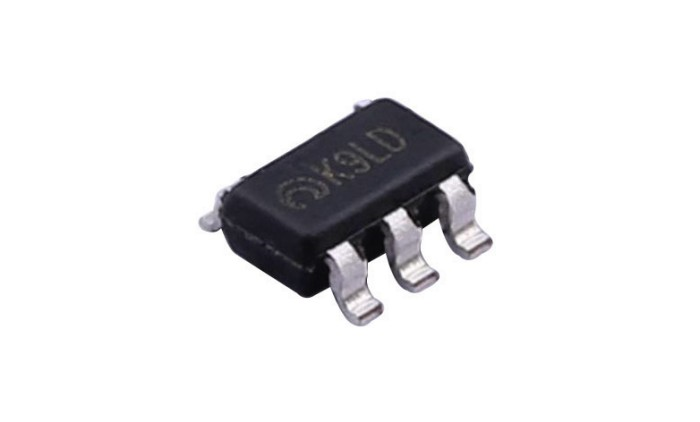

MICRONE/微盟ME3101系列降压DC/DC转换器的介绍、特点和应用方框图
ME3101是一款同步整流降压型DC/DC。内置0.6ΩPMOS驱动管和0.7ΩNMOS开关管。兼容陶瓷电容，外部只需一只电感和两只电容,可高效率的输出500mA电流。内置振荡器电路，振荡频率可达1.2MHZ. ME3101为PFM/PWM型自动开关控制模式，在满载时也能快速响应，达到纹波小，效率高的效果。芯片的待机电流可降至1.0uA甚至更小。
ME3101特点
同步整流降压DC/DC
高效率: 93%(TYP)
低纹波电压: 10mV
输出电流: 500mA
振荡频率: 1 .2MHz
PWM/PFM自动切换控制
最大占空比: 100%
兼容陶瓷电容
超小封装: SOT-23-5L
内置软启动电路
ME3101应用场合
移动电话(PDC, GSM, CDMA, IMT200等)
蓝牙设备
PDA
便携式通讯设备
游戏机
数码相机
无绳电话
笔记本
封装引脚
典型应用图
方框图
