MICRONE/微盟ME8100系列高性能的离线式电源控制器详细介绍、特点、应用和封装
MICRONE/微盟生产的ME8100系列是一个高性能的绿色能源离线电源控制器。它具有一个可伸缩的用于驱动外部NPN或MOSFET驱动器线电压切换晶体管。这种专有的架构把许多先进的功能，集成到小型封装（TO-92），从而得到最低的成本解决方案。ME8100设计有6个内部的终端，是一个脉冲频率和脉冲宽度调。IC采用灵巧的包装方式。将内部终端包装在以节省空间的TO-92封装内，65kHz开关频率可提供在400或800mA电流限制。在待机状态下，IC的功能仅消耗0.15W。ME8100是非常适用于高性能通用适配器和充电器。
ME8100特点
●最低的总成本解决方案
●0.15W待机功耗
●发射极驱动器允许安全NPN反激式使用
●打嗝模式短路
●电流模式操作
●过电流保护
●欠电压保护，自动重启
●专有可扩展输出驱动
●灵活的包装选项（包括TO-92）
●65kHz的开关频率
●可选择0.4A至0.8A电流限制
ME8100典型用途
电池充电器
电源适配器
备用电源
家电
通用离线电源
封装形式
3-pin TO92

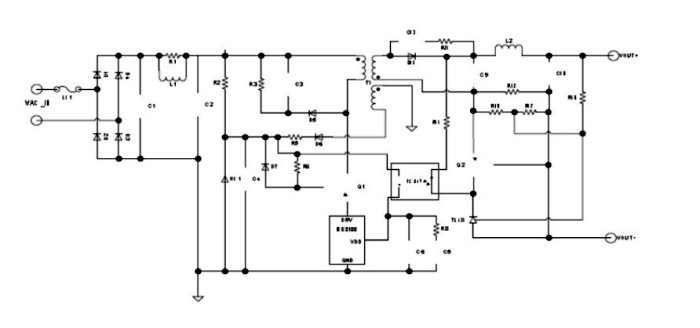

典型应用电路
