ADI亚德诺MAX20360芯片的电路图、引脚图和功能框图详情
MAX20360高度集成的可编程电源管理方案，设计用于超低功耗可穿戴产品。器件针对尺寸和效率进行优化，通过延长电池寿命、缩小方案总尺寸，提升最终产品的价值。一组灵活配置并经过功率优化的电压调节器，包括多路降压、升压、升/降压转换器和线性稳压器，提供高度集成，构成完全优化的电源架构。每路电源调节器具有超低静态电流，旨在延长常电工作设备的电池寿命。 MAX20360的电池管理功能包括：电池保鲜、充电器、电源选通和电量计等。充电器内置热管理和输入保护。器件也包括工厂编程的按键控制器，带有多路输入，可定制满足特殊产品的UX要求。
三路集成LED电流驱动器，可用作信号指示或背光照明功能；带有自动谐振跟踪的ERM/LRA驱动器能够为用户提供良好的触觉反馈。低噪声、1.5W升/降压转换器提供为LED供电的简便途径，非常适合光学心率系统。器件可通过I2C接口进行配置，允许配置不同的功能，并读取器件状态，包括能够通过集成ADC读取温度和电源电压。器件采用72焊球、0.5mm焊距、4.88mm x 4.19mm、晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。

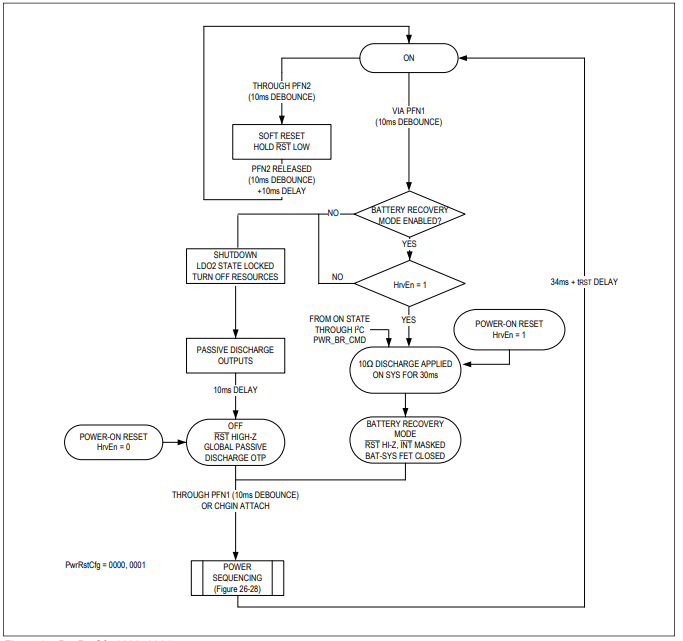

MAX20360电路图

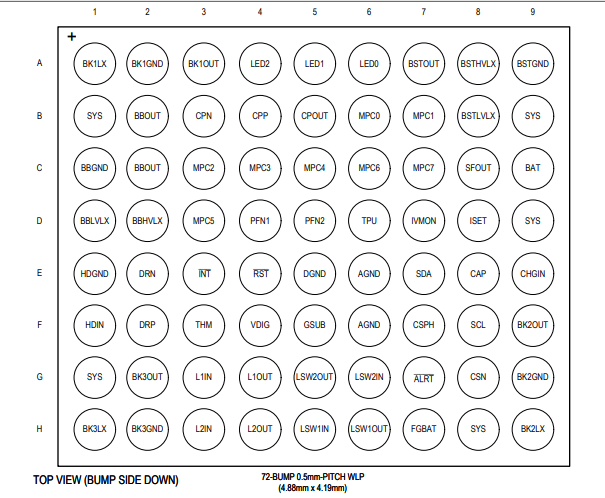

MAX20360引脚图
MAX20360功能框图
MAX20360优势和特点
延长电池充电间隔时间
2路具有超低IQ的400mA降压调节器(每路330nA IQ，典型值)
0.550V至1.180V输出，10mV步长
0.550V至2.125V输出，25mV步长
0.550V至3.700V输出，50mV步长
具有超低IQ的600mA降压调节器(330nA IQ，典型值)
0.550V至1.180V输出，10mV步长
0.550V至2.125V输出，25mV步长
0.550V至3.700V输出，50mV步长
具有超低IQ的LV LDO/负载开关(1μA IQ，典型值)
1.0V至2.0V输入电压范围
50mA输出电流
0.5V至1.95V输出，25mV步长
具有超低IQ的LDO/负载开关(1μA IQ，典型值)
1.71V至5.5V输入电压范围
100mA输出
0.9V至4V输出，100mV步长
具有超低IQ的升/降压调节器(2μA IQ，典型值)
1.5W输出功率
2.6V至5V输出，50mV步长
设计简便的Li+电池充电器
较宽的快充电流范围：5mA至500mA
可编程JEITA电流/电压
28V/-5.5V输入容限
高度集成，最大程度地降低方案占位面积
自动制动(仅限LRA)
自动谐振跟踪(仅限LRA)
15mA (存在CHGIN时)
3.3V或5.0V安全输出LDO
ERM/LRA触觉驱动
支持宽范围显示选项
可编程按键控制器
可编程电源排序
工厂保鲜模式
片上集成电压/充电电流监测电路、多路复用器和模/数转换器(ADC)
20V容限
0.6mA至30mA可编程
300mW输出功率
5V至20V输出，250mV步长
具有超低IQ的升压调节器(2.4μA IQ，典型值)
3通道电流驱动
优化系统控制
应用
可穿戴设备
IoT
