ADI亚德诺MAX77654芯片的功能框图、电路图和引脚图配置图

ADI亚德诺公司生产的MAX77654芯片提供高度集成电池充电和电源方案，适用于尺寸和效率至关重要的低功耗应用。器件具有SIMO升/降压调节器，提供三路独立可编程电源轨，采用单电感，可最大程度减小方案尺寸。两个100mA LDO提供纹波抑制，适用于音频和其它噪声敏感的应用。LDO也可配置为负载开关，通过在不需要供电时断开外部电路来降低功耗。高度可配置的线性充电器支持较宽范围的Li+电池，包括电池温度监测，进一步提高安全性(JEITA)。

器件包括3个GPIO和1个模拟多路复用器，将多路内部电压和电流切换至外部节点，便于利用外部ADC进行监测。双向I2C串行接口允许配置和检查器件的状态。内部开/关控制器为调节器提供受控的启动顺序，并在器件工作时提供监控功能。丰富的工厂可编程选项允许针对众多应用定制器件，支持较快的上市时间。

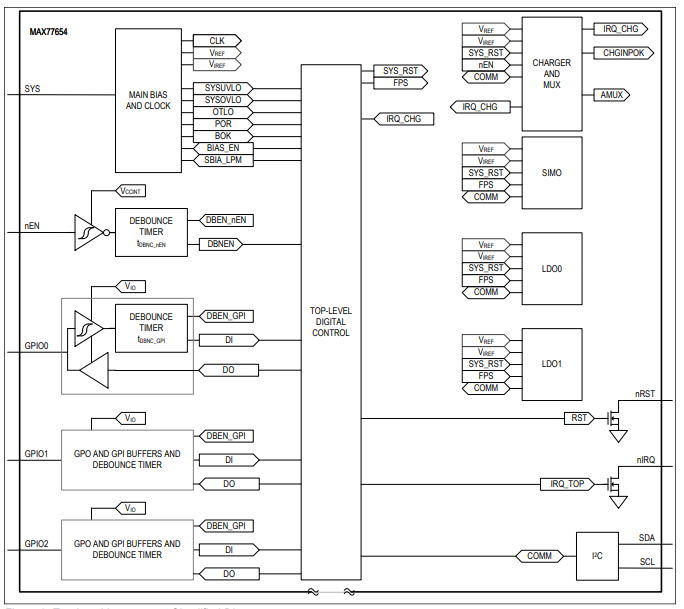

MAX77654功能框图

MAX77654引脚图

MAX77654电路图

MAX77654优势和特点

低功耗

出厂运输模式(<200nA IQ)

关断电流：300nA

IQ典型值为6μA，在低功耗模式下使能所有输出（3个SIMO和2个LDO）

智能Power Selector™ Li+/Li聚合物电池充电器

可编程充电电流：7.5mA至300mA

可编程充电电压：3.6V至4.6V

可编程终止电流：0.375mA至45mA

用于安全充电的JEITA电池温度监控器

单电感多输出(SIMO)稳压器

3个降压/升降压稳压器，1个电感器

输入电压范围：2.5V至5.5V

输出电压范围：0.8V至5.5V

总输出电流：500mA(3.7VIN、1.8VOUT)

高达91%效率（3.7VIN、1.8VOUT）

低压差稳压器(LDO)

2路输出可配置为LDO或负载开关(LSW)

输入电压范围：1.71V至5.5V（LDO模式下）

输入电压范围：1.3V至5.5V（LSW模式下）

输入电压范围：0.8V至3.975V（LDO模式下）

最高输出电流：100mA

灵活的电源时序控制器(FPS)

3个GPIO资源

专用使能引脚

I2C接口

看门狗定时器

用于功率监控的模拟MUX输出

2.79mm x 2.34mm、30引脚、0.4mm间距晶圆级封装(WLP)

解决方案尺寸：< 40mm2<.sup>

应用领域

蓝牙耳机、耳戴式设备

无线扬声器

健身、健康和活动监测仪

可穿戴设备

安全和保密监测器

传感器节点

便携式消费电子设备

物联网(IoT)
