德州仪器REF3030AIDBZR电压基准芯片的优缺点、参数、应用和封装引脚图

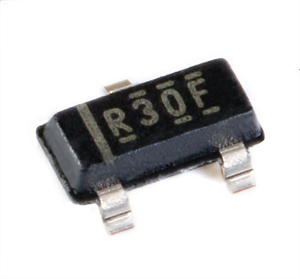

TI(德州仪器)的型号REF3030AIDBZR属于电压基准芯片，是采用微型3引脚、SOT-23封装的精密、低功耗、低压降电压基准产品系列。REF30xx提供出色的温漂和初始精度，具有42μA(典型值)的静态电流。

低功耗和相对较高的精度使得EF3030AIDBZR非常适合环路供电式工业应用，如压力和温度变送器应用中，低功耗是一个关键问题。REF30xx 非常便于用在本安和防爆应用中，因为它无需负载电容器即可实现稳定。 REF30xx 的额定工业温度范围为 –40°C至+125°C。

在零负载条件下，REF3030AIDBZR由1mV输出电压范围的电源供电。工程师们可在便携式和电池供电类应用中充分发挥REF30xx系列器件的低压降、小尺寸和低功耗特性应用中的需求。

德州仪器REF3030AIDBZR的中文参数

品牌：TI(德州仪器)

产品分类：电压基准芯片

容差：±0.2%

温度系数：75ppm/°C

封装：SOT-23-3

噪声-0.1Hz至10Hz：33μVp-p

包装：整包装

噪声-10Hz至10Hz：94μVrms

商品标签：汽车级

电压-输入：3.05V ~ 5.5V

参考类型：系列

电流-供电：50μA

输出类型：固定

工作温度：-40°C ~ 125°C(TA)

电压-输出(最小值/固定)：3V

安装类型：表面贴装型

电流-输出：25 mA

基本产品编号：REF3030

德州仪器REF3030AIDBZR的功能特点

1、精密电压输出：REF3030AIDBZR能够提供固定的电压输出，精度高达0.04%，可用作精密电压参考源。

2、低温漂移：REF3030AIDBZR具有很低的温度漂移率，通常为每摄氏度1ppm，因此即使在不同温度下使用，输出电压的稳定性也很高。

3、高准确性：REF3030AIDBZR在整个工作温度范围内具有很高的准确性，其非线性误差为0.04%，保证了输出电压的稳定性和一致性。

4、低噪声：REF3030AIDBZR的输出电压具有很低的噪声水平，使得它适用于对电压噪声要求较高的应用，如精密测量和传感器校准等。

5、低功耗：REF3030AIDBZR采用低功耗设计，能够在节能环境中工作，并且可以通过热关断电流，进一步降低功耗。

德州仪器REF3030AIDBZR的应用领域

REF3030AIDBZR是一款功能强大、稳定性高的精密电压基准源芯片，适用于各种精密测量和校准应用，其主要应用领域如下：

仪器与测量：REF3030AIDBZR可以提供高精度的参考电压，用于仪器和测量设备中，例如多功能测试仪、示波器、频谱分析仪等。

工业自动化：在工厂自动化系统中，REF3030AIDBZR可作为稳定的参考电压源，用于反馈控制系统、PLC(可编程逻辑控制器)等设备。

通信与网络设备：REF3030AIDBZR的高精度和低温漂特性使其成为通信和网络设备中的理想选择，例如路由器、交换机、无线基站等。

汽车电子：在汽车电子中，REF3030AIDBZR可以用于流明仪表、车载娱乐系统、车载电源管理等应用，以提供稳定的参考电压。

医疗设备：医疗设备对稳定性和精确性的要求通常很高，REF3030AIDBZR可用于医疗仪器中的参考电压源，例如血压计、心电图仪、体温计等。

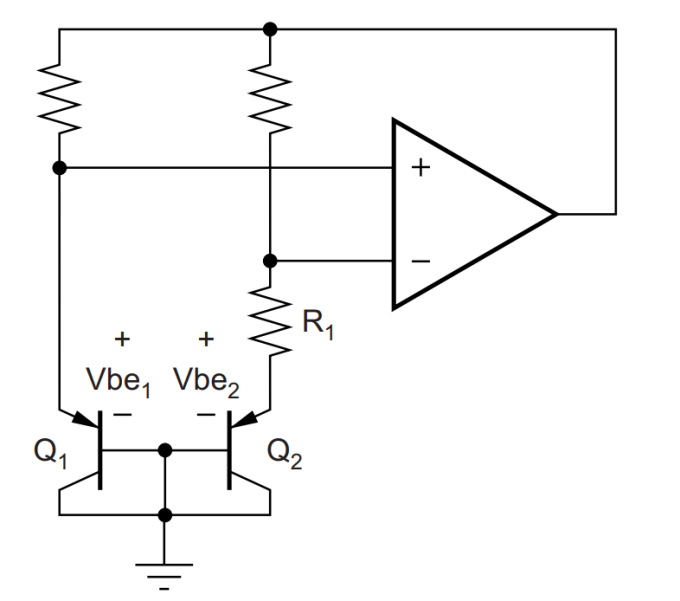

德州仪器REF3030AIDBZR的功能方框图

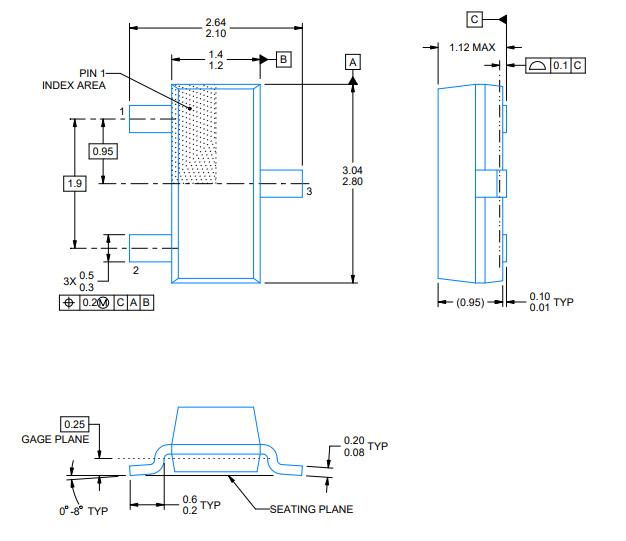

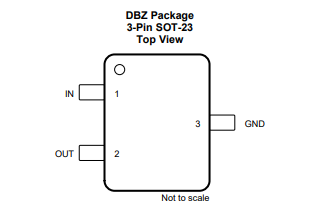

德州仪器REF3030AIDBZR的引脚封装图
