TI德州仪器SN74HC08DR逻辑芯片中文参数、引脚图及应用场景介绍

TI(德州仪器)的型号SN74HC08DR属于逻辑芯片，包含四个独立双输入与门，每个逻辑门以正逻辑执行布尔函数 Y=A * B。

一、TI德州仪器SN74HC08DR的功能特点

1、高速操作：传播延迟(tpd)在10至50纳秒之间，数据速率最高可达28Mbps，适合高速数字信号处理。

2、宽工作电压范围：供电电压范围为2V至6V，使其能够适应多种电源环境。

3、宽工作温度范围：能够在-40°C至85°C的温度范围内稳定工作，适用于不同环境条件。

4、低功耗：与LSTTL逻辑IC相比，SN74HC08DR能够显著降低功耗。

5、支持大扇出能力：能够支持多达10个LSTTL负载的扇出。

6、标准CMOS输入：具有高阻抗输入，通常模拟为输入到地的电阻与电气特性中给出的输入电容并联。

7、平衡CMOS推挽输出：允许设备吸收和提供相似的电流，驱动能力可以产生快速边沿进入轻负载。

8、输入漏电流低：在VCC或0V下，输入漏电流在6V时为±0.1μA。

9、封装类型：提供多种封装选项，如SOIC-14、SSOP-14、PDIP-14等。

10、ESD保护：具有静电放电保护功能，增强了器件的耐用性和可靠性。

二、TI德州仪器SN74HC08DR的应用领域

SN74HC08DR是一款四路二输入与门芯片，其主要应用领域如下：

1、数字逻辑电路：由于其基本的逻辑门功能，SN74HC08DR可以用于构建各种复杂的数字逻辑电路。

2、计算机系统：在计算机系统的主板或外围设备中，用于实现数据选择、状态判断等逻辑功能。

3、通信设备：在通信设备中，用于处理和控制信号，确保数据传输的准确性。

4、工业控制系统：在工业自动化和控制系统中，用于实现逻辑控制和信号处理。

5、电源管理：在电源管理系统中，用于控制电源的正常信号和使能数字信号。

6、汽车电子：在汽车电子系统中，用于逻辑控制和信号处理，如电机控制器的复位信号。

7、消费电子：在各种消费电子产品中，如家用电器、音频视频设备等，用于逻辑控制和信号处理。

三、TI德州仪器SN74HC08DR的中文参数

品牌：TI(德州仪器)

产品分类：逻辑芯片

封装：SOIC-14

包装：整包装

逻辑类型：与门

电路数：4

输入数：2

特性：-

电压-供电：2V~6V

电流-静态(最 大值)：2μA

电流-输出高、低：5.2mA,5.2mA

逻辑电平-低：0.5V~1.8V

逻辑电平-高：1.5V~4.2V

不同V、最 大CL时最 大传播延迟：17ns@6V,50pF

工作温度：-40℃~85℃

安装类型：表面贴装型

基本产品编号：SN74HC08

HTSUS：8542.39.0001

四、TI德州仪器SN74HC08DR的引脚图

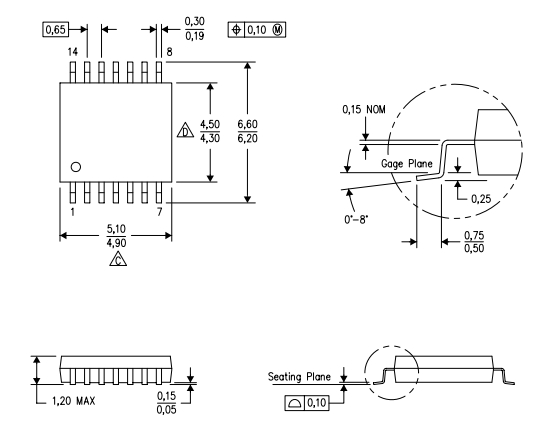

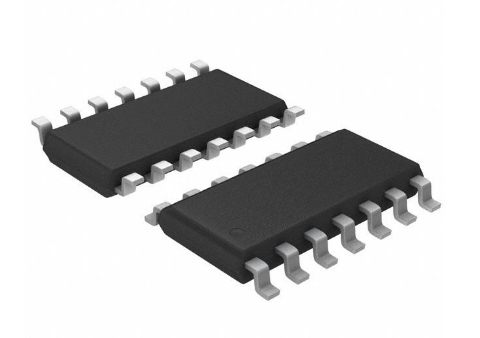

五、TI德州仪器SN74HC08DR的封装图
