TI德州仪器SN74ALVC164245DGGR电压电平转换器中文参数、引脚图及应用场景介绍
TI(德州仪器)的型号SN74ALVC164245DGGR属于电压电平转换器，是16位(双八进制)非反相总线收发器包含两个独立的电源导轨。B端口具有VCCB，VCCB设置为在3.3 V和5 V下工作。端口具有VCCA，VCCA设置为在2.5 V和3.3 V下工作，这允许从2.5 V转换到3.3 V环境，反之亦然，或者从3.3 V转换到5 V环境，相反亦然。SN74ALVC164245设计用于数据总线之间的异步通信。
一、SN74ALVC164245DGGR的功能特点
1、双电源轨设计：包含两个独立的电源轨，B端口(VCCB)可以工作在3.3V或5V，A端口(VCCA)可以工作在2.5V或3.6V，这允许在不同电压环境之间进行转换。
2、高速数据传输：最 大数据传输速率可达300Mbps。
3、强大的驱动能力：在3.3V供电时，能够提供±24mA的输出驱动能力。
4、低功耗：在最 大负载条件下，供电电流(ICC)的最 大值为40µA。
5、施密特触发器输入：提供具有不同阈值电平的正(VT+)和负信号(VT-)输入，有助于减少噪声和抖动。
6、输出使能功能：具备输出使能(OE)功能，可以通过控制OE输入来启用或禁用输出。
7、三态输出：具备三态输出功能，可以方便地在总线之间进行通信。
8、宽工作温度范围：能够在-40°C至85°C的温度范围内稳定工作。
9、适用于异步通信：设计用于异步通信，控制电路(1DIR, 2DIR, 1OE, 和 2OE)由VCCA供电。
10、闩锁性能：闩锁性能超过250mA，符合JESD 17标准。
二、SN74ALVC164245DGGR的应用领域
SN74ALVC164245DGGR是一款16位(双八进制)非反相信号总线收发器，它包含两个独立的电源轨，设计用于在不同电压环境之间进行电平转换和数据传输，其主要应用领域如下：
1、电子销售点(EPOS)：在电子销售点系统中，该器件可以用于处理和转换不同设备间的信号，以确保数据的准确传输。
2、打印机和其他外围设备：在打印机或其他计算机外围设备中，SN74ALVC164245DGGR可以用于电平转换，确保设备间通信的兼容性和稳定性。
3、马达驱动器：在电机控制系统中，该器件可以用于电平转换，以适应不同电压级别的控制信号。
4、无线和电信基础设施：在无线通信和电信基础设施设备中，该器件可以用于电平转换，以支持不同电压级别的设备间的通信。
5、可穿戴健康和健身设备：在可穿戴设备中，SN74ALVC164245DGGR可以用于处理来自不同传感器的信号，确保数据的准确传输和处理。
三、SN74ALVC164245DGGR的中文参数
品牌：TI(德州仪器)
产品分类：电压电平转换器
封装：TSSOP-48
包装：整包装
转换器类型：电压电平
通道类型：双向
电路数：2
每个电路通道数：8
电压-VCCA：2.3V~3.6V
电压-VCCB：3V~5.5V
输入信号：-
输出信号：-
输出类型：三态,非反相
数据速率：-
工作温度：-40℃~85℃(TA)
特性：-
安装类型：表面贴装型
基本产品编号：SN74ALVC164245
HTSUS：8542.39.0001

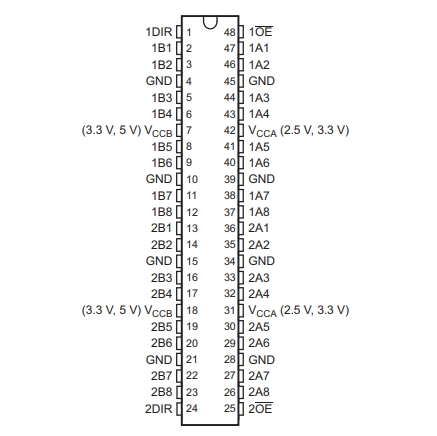

四、SN74ALVC164245DGGR的引脚图

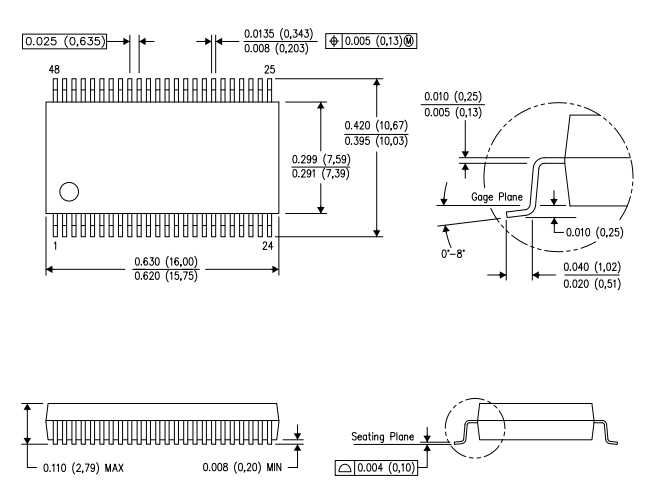

五、SN74ALVC164245DGGR的封装图
