兆易创新GD32F207RCT6微控制器的优缺点、参数、应用和引脚封装图

GigaDevice(兆易创新)的型号GD32F207RCT6是全新高性能增强型Cortex®-M3 MCU，在GD32F207RCT6基础上提供了全面增强的处理能力与全新的外设接口资源，加强了对视频图像、液晶显示、存储扩展以及高速信号采集等应用的支持，并配备了增强的硬件加密模块与安全架构。

GD32F207RCT6 MCU最高时钟频率为120MHz，为应对多个外设同时运行和嵌入式软件协议栈的资源开销，配备了256KB到3072KB的超大容量内置Flash及128KB到256KB的SRAM。内核访问闪存高速零等待，最高主频下的工作性能可达150DMIPS，同主频下的代码执行效率比市场同类Cortex®-M3产品提高30-40%。

GD32F207RCT6 MCU采用2.6V-3.6V电源，I/O口可承受5V电平。支持高级电源管理并具备三种省电模式。在外部电池供电情况下，内置的高精度可校准实时时钟(RTC)运行时的待机电流低于1uA。支持三相PWM互补输出和霍尔采集接口的2个16位高级定时器可用于矢量控制，还拥有多达10个16位通用定时器、2个16位基本定时器和2个多通道DMA控制器。外设接口资源包括多达8个UART、3个SPI、3个I2C、2个I2S、2个CAN 2.0B、1个SDIO接口、1个10/100M以太网控制器(MAC)，并配备了支持低功耗LPM功能的USB OTG 全速接口，可提供Device、HOST、OTG等多种传输模式。

兆易创新GD32F207RCT6的中文参数

品牌：GigaDevice(兆易创新)

产品分类：32位通用MCU

CPU内核：CM3

程序存储容量：256KB

RAM总容量：128KB

GPIO端口数量：51

工作电压范围：-

CPU最 大主频：120MHz

程序存储器类型：FLASH

工作温度范围：-

ADC(位数)：12bit

DAC(位数)：12bit

(E)PWM(位数)：-

8位Timer数量：-

16位Timer数量：14

32位Timer数量：-

CAN路数：2

U(S)ART路数：6

I2C路数：3

I2S路数：2

(Q)SPI路数：3

USB通用接口：有

内部比较器：-

外设/功能：看门狗;SDIO;RTC实时时钟

通信协议：-

看门狗：有

RTC实时时钟：有

IrDA红外接口：-

低电压检测：-

CCP捕获/比较：-

SDIO：有

兆易创新GD32F207RCT6的功能特点

1、处理能力强大：GD32F207RCT6采用Cortex-M3内核，主频高达120MHz，具备强大的计算能力和响应能力，适用于高性能应用场景。

2、丰富的外设接口：GD32F207RCT6支持多种外设接口，包括USB接口、CAN接口、USART接口、SPI接口、I2C接口等，方便与其他外部设备进行通信和数据交换。

3、多通道DMA：GD32F207RCT6内置多通道DMA控制器，可实现高效的数据传输，降低了CPU的负载，提高了系统性能。

4、大容量存储空间：GD32F207RCT6具备256KB的Flash存储器和128KB的SRAM，足够存储大量的代码和数据，满足复杂应用的需求。

5、低功耗特性：GD32F207RCT6支持多种低功耗模式，包括待机模式、睡眠模式和停止模式等，可尽可能地降低功耗，延长电池寿命。

6、安全性保障：GD32F207RCT6内置了多种安全保护机制，包括独立看门狗、硬件加密等，可以有效防止数据泄露和系统被恶意攻击。

兆易创新GD32F207RCT6的应用领域

GD32F207RCT6是一款高性能微控制器，适用于多种应用领域，其主要应用领域如下：

1、工业自动化：GD32F207RCT6具有较高的计算能力和丰富的外设接口，可以用于工业控制系统、工业自动化设备、PLC(可编程逻辑控制器)、工业机器人等。

2、智能家居：GD32F207RCT6支持多种通信接口，如以太网、Wi-Fi、蓝牙和红外线等，适用于智能家居领域，如智能门锁、智能照明系统、智能温控系统等。

3、智能仪器仪表：GD32F207RCT6具有高精度模拟接口和丰富的计时器功能，适用于各类精密仪器仪表，如多功能测试仪、频谱分析仪、示波器等。

4、医疗设备：GD32F207RCT6具有低功耗特性和丰富的外设功能，适用于医疗设备领域，如医疗监护仪、医疗图像设备、生命体征监测仪等。

5、电力设备：GD32F207RCT6支持高速通信接口和PWM输出，适用于电力设备领域，如智能电能表、电力监测设备、电力控制系统等。

6、智能交通：GD32F207RCT6支持多种通信接口和丰富的外设功能，适用于智能交通领域，如交通信号灯控制系统、智能停车管理系统等。

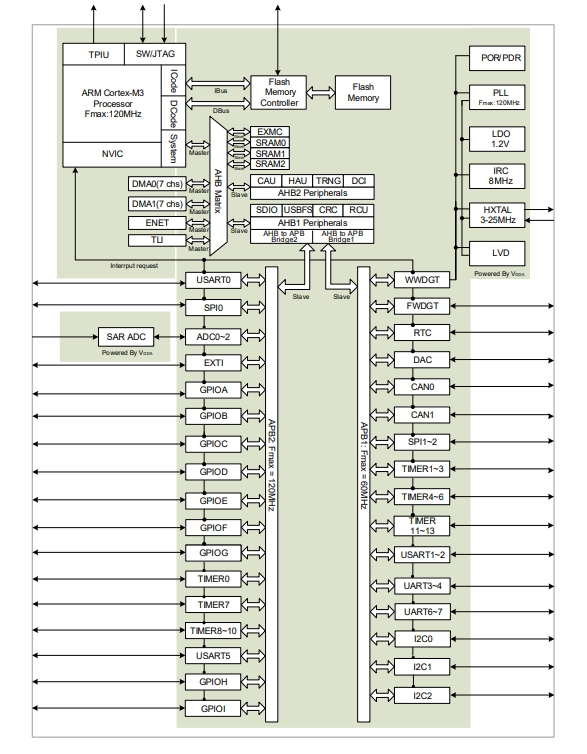

兆易创新GD32F207RCT6的功能方框图

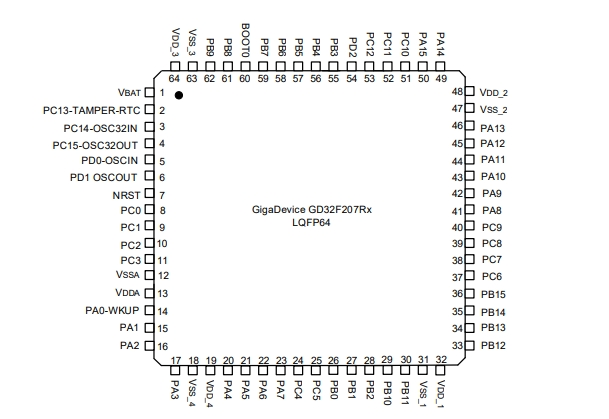

兆易创新GD32F207RCT6的引脚图

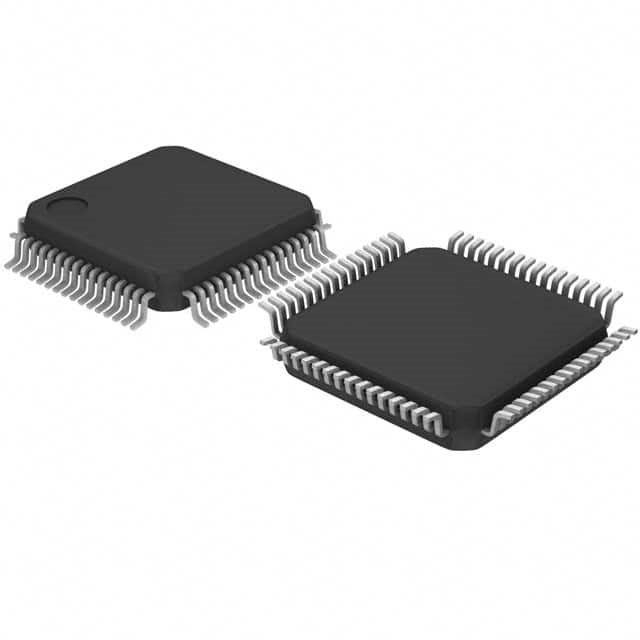

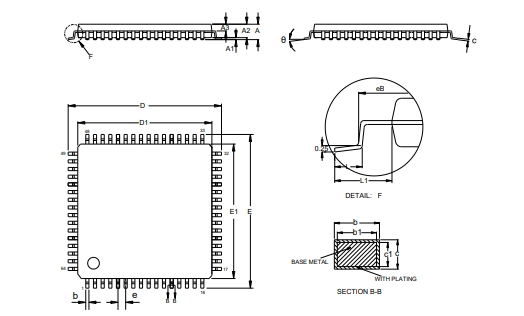

兆易创新GD32F207RCT6的封装图
