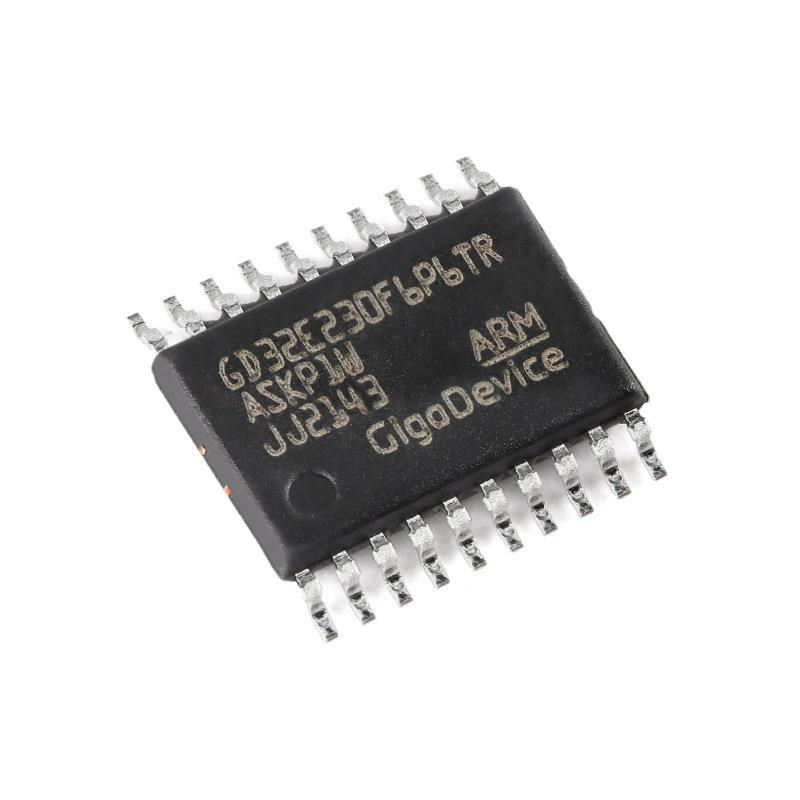

兆易创新GD32E230F6P6TR单片机工作原理、参数、应用和引脚封装图

GigaDevice(兆易创新)的型号GD32E230F6P6TR属于MCU微控制器，是GD32 MCU家族系列产品之一，也是一款基于ARM Cortex®-M23核心的新型32位通用微控制器。Cortex-M23处理器是一款具有极低门数的节能处理器。它旨在用于需要区域优化处理器的微控制器和深度嵌入式应用。处理器通过小而强大的指令集和广泛优化的设计，提供了包括单周期乘法器和17周期除法器在内的高端处理硬件，从而实现了高能效。

GD32E230F6P6TR集成了ARM Cortex®-M23 32位处理器核心，工作频率高达72MHz, Flash访问0-2等待状态，以获得最高效率。提供高达32KB的嵌入式闪存和高达6KB的SRAM内存。广泛的增强型I/o和外设连接到两个APB总线。GD32E230F6P6TR提供一个12位ADC和一个比较器，最多5个通用16位定时器，一个基本定时器，一个PWM高级定时器，以及标准和高级通信接口：最多两个spl，两个i²c，两个usart和一个I²S。

兆易创新GD32E230F6P6TR的中文参数

品牌：GigaDevice(兆易创新)

产品分类：NOR FLASH

封装：TSSOP-20

产品应用：工业增强型MCU

CPU内核：ARM-M系列

程序存储容量：32KB

RAM总容量：6KB

GPIO端口数量：15

工作电压范围：-

CPU最 大主频：72MHz

程序存储器类型：FLASH

ADC(位数)：12bit

DAC(位数)：12bit

(E)PWM(位数)：-

16位Timer数量：6

U(S)ART路数：2

I²C路数：1

(Q)SPI路数：1

USB通用接口：-

内部比较器：有

外设/功能：看门狗;RTC实时时钟

通信协议：-

看门狗：有

RTC实时时钟：有

IrDA红外接口：-

低电压检测：-

CCP捕获/比较：-

SDIO：-

DMA(直接存储器存取)：-

内部振荡器：有

兆易创新GD32E230F6P6TR的功能特点

1、内建ARM Cortex-M23处理器：GD32E230F6P6TR采用了ARM Cortex-M23内核，与其他微处理器相比，它具有更高的计算能力和更低的功耗，可以实现高速运算和低功耗运行。

2、大容量存储器：GD32E230F6P6TR内置32KB的Flash存储器和6KB的SRAM，可供用户存储程序和数据。大容量存储器可以满足复杂应用的需求，提高系统的可靠性和稳定性。

3、丰富的外设接口：GD32E230F6P6TR配备了多种外设接口，如多个通用串行总线接口(例如SPI、I2C和UART)，可支持与其他外部设备的通信。此外，它还具有模拟至数字转换器(ADC)和定时器/计数器等常见外设，可以满足不同应用场景的要求。

4、低功耗特性：GD32E230F6P6TR具有优秀的低功耗特性，可通过休眠和待机模式实现节能。在应用中，它可以有效地延长电池寿命，降低系统使用成本。

5、安全性保障：GD32E230F6P6TR持硬件安全机制，包括硬件随机数发生器、安全存储区和编程保护等功能，可以提供强大的安全性保障。这些安全机制可以防止未经授权的访问和攻击，保护系统的机密性和完整性。

GD32E230F6P6TR的应用领域

GD32E230F6P6TR是一款低功耗、高性能的MCU微控制器，其主要应用领域如下：

1、工业自动化：GD32E230F6P6TR具有较强的实时处理能力和丰富的外设接口，可用于工业控制系统、驱动器、传感器和监测设备等。

2、智能家居：该微控制器支持多种通信接口和协议，可用于智能家居中的控制、监测和连接设备。它可以与各种传感器、执行器和通信模块配合使用，实现家庭自动化控制和智能化管理。

3、医疗设备：该微控制器具备低功耗和高精度的特点，可应用于医疗设备中的监测、控制和数据处理等功能。例如，血糖仪、血压计和心电图仪等。

4、智能穿戴设备：GD32E230F6P6TR的低功耗特性使其非常适合用于智能穿戴设备，例如智能手表、健康监测设备和智能耳机等。它可以支持多种传感器，实时收集健康数据并进行处理和分析。

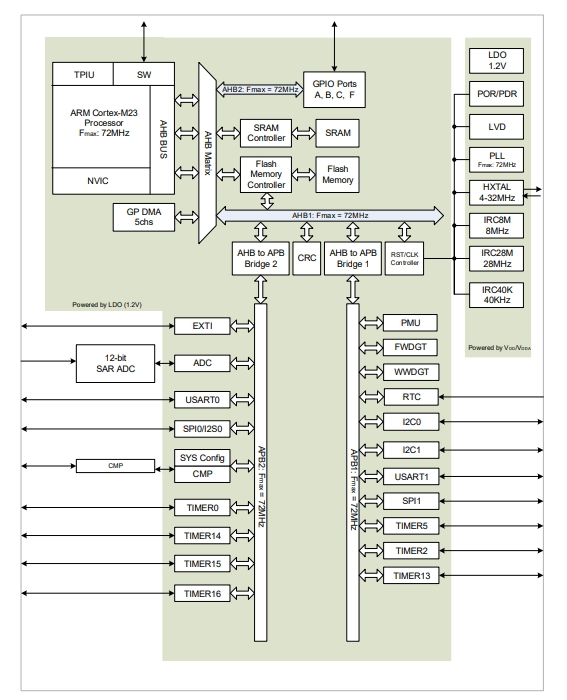

兆易创新GD32E230F6P6TR的功能方框图

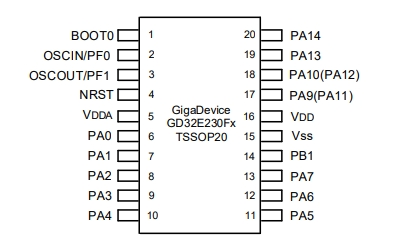

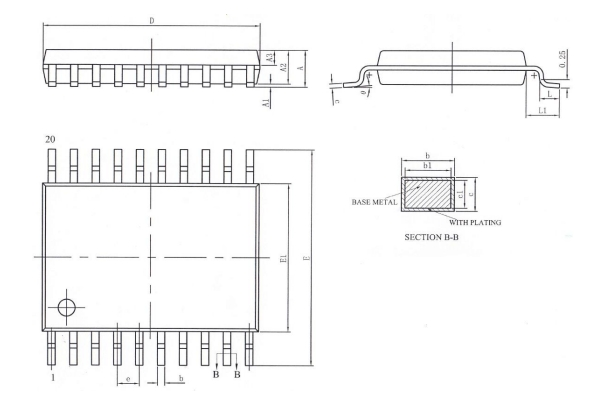

兆易创新GD32E230F6P6TR的引脚封装图
