一文读懂兆易创新GD32F190R8T6单片机的工作原理、参数、应用和引脚封装图

GigaDevice(兆易创新)的型号GD32F190R8T6属于MCU微控制器，是GD32 MCU家族的5V值线。它是一款基于高性能ARM Cortex-M3 RIsC核心的32位通用微控制器，在处理能力、功耗和外设方面具有良好的比例。Cortex®-M3是下一代处理器核心，它与嵌套矢量中断控制器(NVIC)， SysTick定时器和高级调试支持紧密耦合。

GD32F190R8T6提供多达5个通用16位定时器，一个通用32位定时器，一个基本定时器，一个PWM高级控制定时器，以及标准和高级通信接口:多达3个spi, 3个lc和2个usart, 2个IPS, 2个CAN2.0B与一个CAN PHY，和一个段LCD控制器。高级模拟外设包括一个12位ADC，两个12位dac，三个运算放大器和两个比较器。

GD32F190R8T6集成了ARM®Cortex-M3 32位处理器核心，工作频率为72 MHz, Flash访问零等待状态，以获得最高效率。它提供高达64 KB的片上闪存和高达8 KB的SRAM存储器。广泛的增强型l/ o和外设连接到两个APB总线。

兆易创新GD32F190R8T6的中文参数

品牌：GigaDevice(兆易创新)

产品分类：NOR FLASH

封装：LQFP-64_10x10x05P

产品应用：通用类MCU

CPU内核：CM3

程序存储容量：64KB

RAM总容量：8KB

GPIO端口数量：55

工作电压范围：-

CPU最 大主频：72MHz

程序存储器类型：FLASH

工作温度范围：-

ADC(位数)：12bit

DAC(位数)：12bit

(E)PWM(位数)：-

8位Timer数量：-

16位Timer数量：7

32位Timer数量：1

CAN路数：2

U(S)ART路数：2

I2C路数：3

I2S路数：2

(Q)SPI路数：3

USB通用接口：-

内部比较器：-

外设/功能：看门狗、LCD/LED驱动、RTC实时时钟

通信协议：-

看门狗：有

RTC实时时钟：有

兆易创新GD32F190R8T6的功能特点

1、Cortex-M3内核：GD32F190R8T6采用了ARM Cortex-M3内核，具有高性能和低功耗的特点。该内核支持32位指令集，具有较好的计算能力和处理速度。

2、12位模数转换器(ADC)：GD32F190R8T6集成了一个12位的模数转换器，可用于监测模拟输入信号。它提供了多个模拟输入通道，并支持多种采样和触发模式，可满足不同应用需求。

3、多种通信接口：GD32F190R8T6提供了多种通信接口，包括多个USART、SPI和I2C接口。这些接口可用于连接外部设备，实现与其他器件的数据交换和通信。

4、多种定时器：GD32F190R8T6具有多个定时器，包括通用定时器、高级定时器和看门狗定时器。这些定时器可用于生成精确的定时触发信号、测量时间间隔、脉宽调制等应用。

5、大容量闪存和RAM：GD32F190R8T6内置了64KB的闪存和8KB的RAM，可用于存储程序代码、数据和变量。这样的容量足够满足大多数应用的需求。

6、丰富的外设：GD32F190R8T6提供了多个外设模块，包括PWM、GPIO、定时器、UART、I2C、SPI等，可以满足不同应用需求，并提供了丰富的扩展性。

7、低功耗设计：GD32F190R8T6采用了低功耗设计，具有多种省电模式。这使得它非常适合对功耗要求较高的应用，如电池供电设备、无线传感器网络等。

8、高性能：GD32F190R8T6具有高性能的特点，其内置的硬件加速器可以提高算法和处理速度，并且具有处理性能优化的设计。

9、强大的开发工具支持：兆易创新为GD32F190R8T6提供了完善的开发工具套件，包括开发板、调试器、软件开发平台等。这些工具能够帮助开发者更方便地进行开发和调试工作。

兆易创新GD32F190R8T6的应用领域

GD32F190R8T6是一款基于Cortex-M3内核的32位MCU微控制器，其主要应用领域如下：

1、工业自动化：GD32F190R8T6芯片具备强大的计算和控制能力，可应用于工业自动化领域，例如工厂自动化控制、传感器数据采集与处理、机器视觉等。

2、智能家居：该芯片支持多种通信接口，如UART、SPI、I²C等，可用于智能家居设备的控制和通信，例如智能灯光控制、智能插座、智能门锁等。

3、电力电子：GD32F190R8T6芯片具备较高的运算速度和丰富的外设接口，可应用于电力电子领域，例如电力因数校正、电网监测、变频器控制等。

4、医疗设备：该芯片具备低功耗和高可靠性的特点，非常适用于医疗设备，如便携式医疗监护仪、血糖仪、无线医疗传感器等。

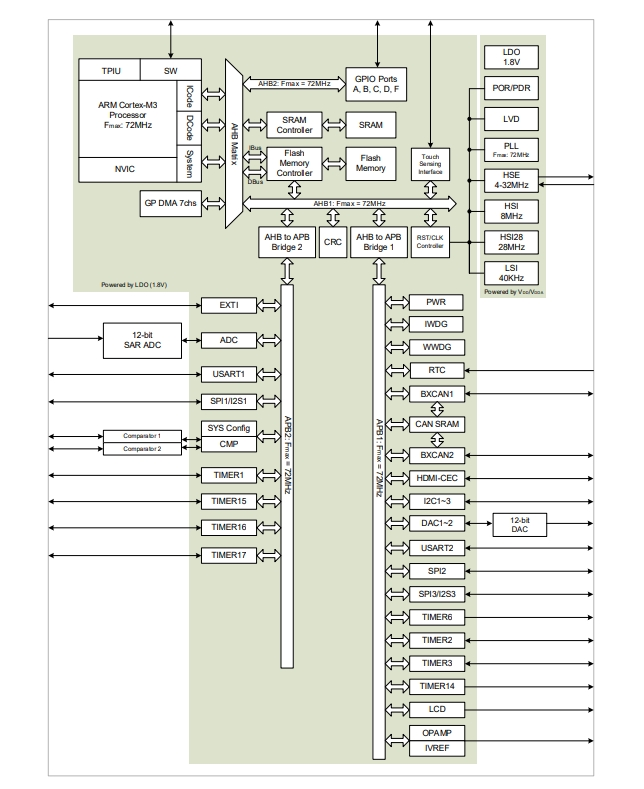

兆易创新GD32F190R8T6的功能方框图

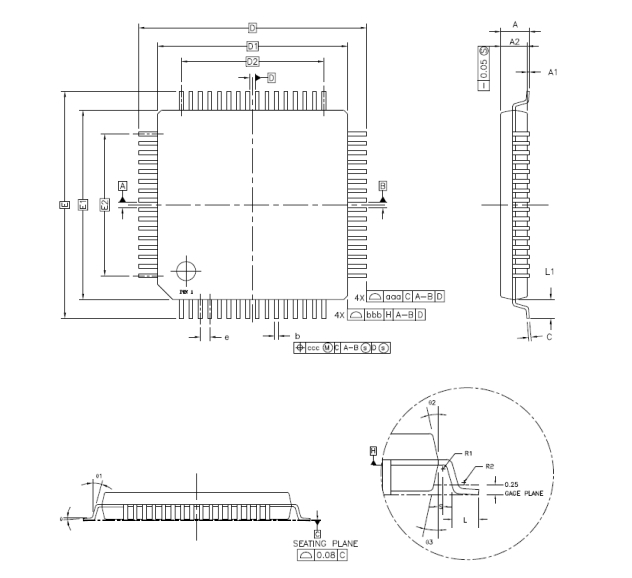

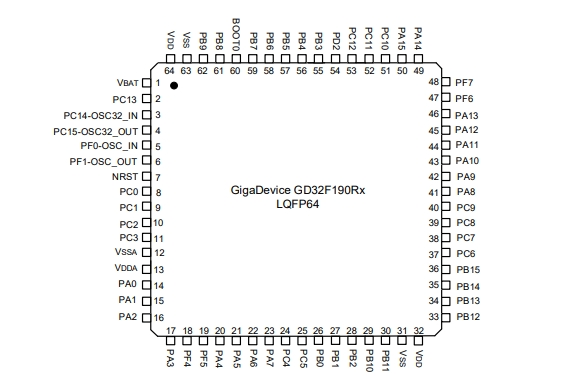

兆易创新GD32F190R8T6的引脚封装图
