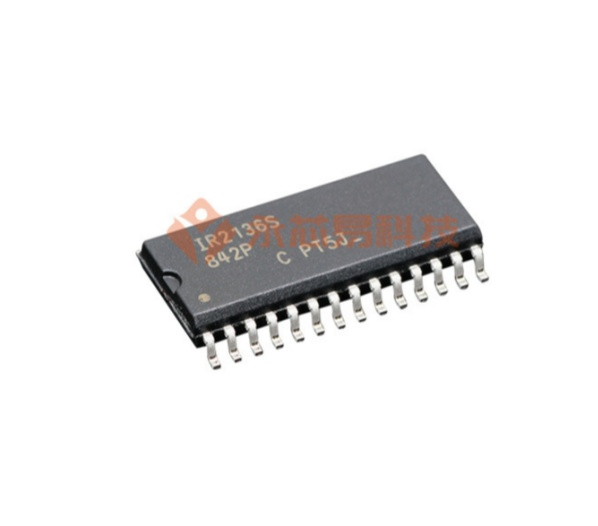

英飞凌IR2136STRPBF栅极驱动IC优缺点、参数、应用和引脚封装图

Infineon(英飞凌)生产的型号IR2136STRPBF属于电源芯片中的栅极驱动IC，是高电压、高速功率MOSFET和IGBT驱动器，具有三个独立的高侧和低侧参考输出通道，用于三相应用。专有的HVIC技术使坚固的整体结构。逻辑输入兼容CMOS或LSTTL输出，低至3.3V逻辑。一个终止所有六个输出的电流脱扣函数可以从一个外部电流感应电阻导出。一个使能函数可以同时终止所有六个输出。漏开故障信号表示发生过流或欠压停机。过流故障条件在外部通过连接到RCIN输入的RC网络编程延迟后自动清除。输出驱动器具有高脉冲电流缓冲级，设计用于最小的驱动器交叉传导。传播延迟匹配，以简化在高频应用中的使用。浮动通道可用于驱动高侧配置的n通道功率MOSFET和IGBT，其工作电压可达600v。

IR2136STRPBF的功能特点

1、集成驱动器：IR2136STRPBF具有三相桥式驱动器，可直接控制三相电机的速度和方向。它通过电流控制驱动器来提供电流解决方案，可实现高效性能和低功耗。

2、内置保护功能：IR2136STRPBF具有多种内置保护功能，包括过热保护、过流保护和短路保护等，可保护电机、驱动器和其他电路免受损坏和故障。

3、高速开关技术：IR2136STRPBF采用高速开关技术，能够提供快速的开关速度和精确的控制，以提高电机的响应时间和效率。

4、软件可编程：IR2136STRPBF支持软件可编程，可以根据具体的应用需求进行程序编写和调整。用户可以根据自己的要求定制特定的电机控制算法。

5、电源电压范围宽：IR2136STRPBF适用于广泛的电源电压范围，可以在12V到600V的供电电压下运行，具有较高的适应性。

IR2136STRPBF的中文参数

品牌：Infineon(英飞凌)

产品分类：栅极驱动IC

封装：SOIC-28

包装：圆盘

电压-供电：10V~20V

工作温度：-40°C~150°C(TJ)

安装类型：表面贴装型

基本产品编号：IR2136

HTSUS：8542.39.0001

驱动配置：半桥

通道类型：3相

驱动器数：6

栅极类型：IGBT，N沟道MOSFET

逻辑电压-VIL，VIH：0.8V，3V

电流-峰值输出(灌入，拉出)：200mA，350mA

输入类型：反相

上升/下降时间(典型值)：125ns，50ns

高压侧电压-最 大值(自举)：600V

产品应用：汽车级

IR2136STRPBF的应用领域

IR2136STRPBF主要应用领域如下：

电动工具：IR2136STRPBF适用于电动工具，如电钻、电动锯和电动切割机等工具的电动机驱动。

电动车辆：这款驱动器还可以用于电动车辆的电动机驱动控制，包括电动汽车、电动自行车等。

工业自动化：IR2136STRPBF可用于传送带驱动、泵驱动、机床控制、自动仓储系统等工业自动化应用中。

空调和制冷：该驱动器可用于空调和制冷系统中的压缩机驱动以及风扇和传送带驱动。

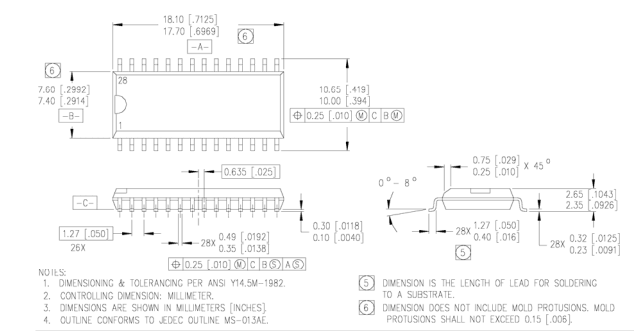

IR2136STRPBF的引脚封装图

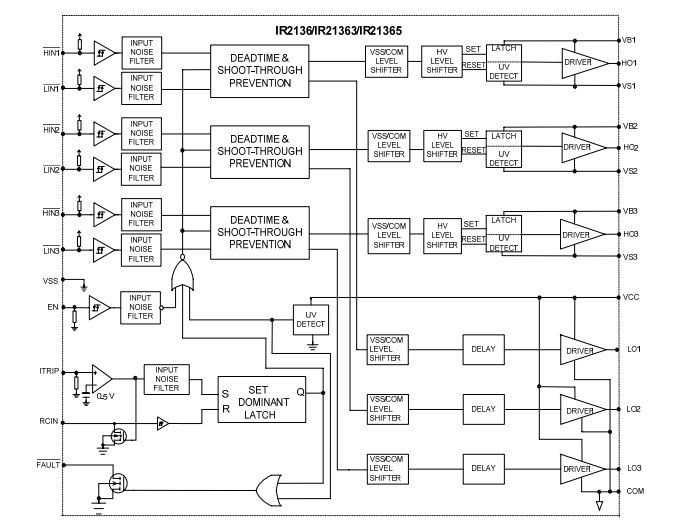

IR2136STRPBF的功能方框图

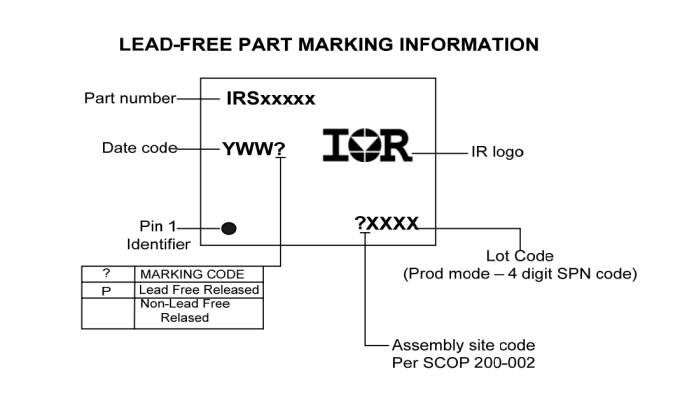

IR2136STRPBF丝印说明
