意法半导体STM32L052T8Y6TR单片机的优缺点、参数、应用和引脚封装图
ST(意法半导体)生产的型号STM32L052T8Y6TR属于32位MCU微控制器，STM32L0系列STM32L052T8Y6TR超低功耗微控制器结合了通用串行总线(USB2.0无晶体)的连接能力，高速嵌入式存储器(64KB的闪存程序存储器、2KB的数据EEPROM和8KB的RAM)以及广泛的增强型I/O和外围设备。STM32L052T8Y6TR提供高功率效率，可实现广泛的性能。这是通过大量选择内部和外部时钟源、内部电压自适应和几种低功耗模式实现的。
STM32L052T8Y6TR提供多种模拟功能，一个带硬件过采样的12位ADC、一个DAC、两个超低功耗比较器、几个定时器、一个低功耗定时器(LPTIM)、三个通用16位定时器和一个基本定时器、一台RTC和一个可用作时基的SysTick。它们还具有两个看门狗，一个具有独立时钟和窗口功能的看门狗，以及一个基于总线时钟的窗口看门狗。
此外，STM32L052T8Y6TR嵌入了标准和高级通信接口：最多两个I2C、两个SPI、一个I2S、两个USART、一个低功耗UART(LPUART)和一个无晶体USB。这些设备提供多达24个电容感测通道，只需为任何应用程序添加触摸感测功能。STM32L052T8Y6TR还包括一个实时时钟和一组备用寄存器，它们在待机模式下保持通电。
STM32L052T8Y6TR的功能特点
1、低功耗特性：采用超低功耗的ARM Cortex-M0+内核，可以在多种低功耗模式下运行，以实现低功耗应用需求。
2、多种低功耗模式：包括待机模式、休眠模式、停机模式和低功耗运行模式等，可根据具体需求选择合适的模式以达到节能的目的。
3、丰富的外设接口：具有多个通用IO引脚、SPI、I2C、USART和ADC等接口，方便与外部设备进行通信和连接。
4、内置存储器：拥有64KB闪存和8KB RAM，可以存储程序代码和数据，并支持自主编程和固件更新。
5、多种通信协议支持：支持多种通信协议，包括SPI、I2C、UART和USB等，方便与其他设备进行数据交换和通信。
6、安全功能：具备硬件加密和校验功能，可以提供数据的安全性和完整性。
7、温度传感器：内置温度传感器，可用于监测环境温度。
STM32L052T8Y6TR的中文参数
品牌：ST(意法半导体)
产品分类：32位MCU

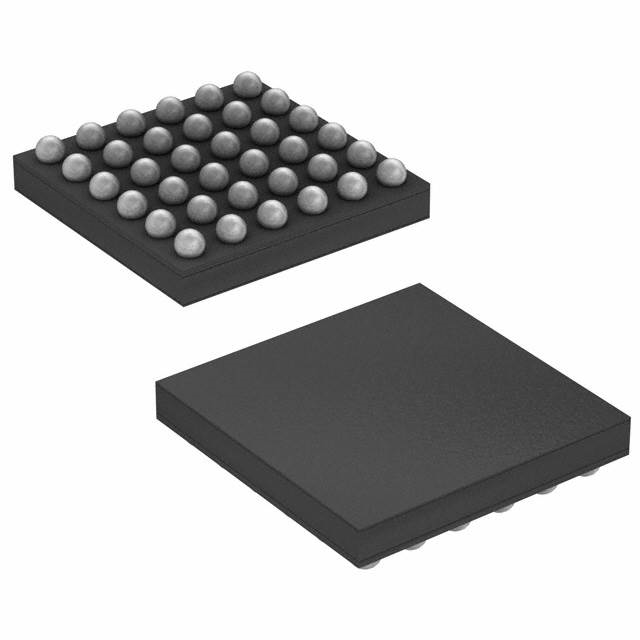

封装：36-WLCSP
包装：圆盘
核心处理器：ARM Cortex-M0+
内核规格：32-位
速度：32MHz
连接能力：I²C，IrDA，SPI，UART/USART，USB
外设：欠压检测/复位，DMA，I²S，POR，PWM，WDT
I/O数：29
程序存储容量：64KB(64K x 8)
程序存储器类型：闪存
EEPROM容量：2K x 8
RAM大小：8K x 8
电压-供电(Vcc/Vdd)：1.65V ~ 3.6V
数据转换器：A/D 16x12b; D/A 1x12b
振荡器类型：内部
工作温度：-40°C ~ 85°C(TA)
安装类型：表面贴装型
基本产品编号：STM32L052
HTSUS：8542.31.0001
产品应用：超低功耗MCU
STM32L052T8Y6TR的应用领域
STM32L052T8Y6TR是一款低功耗微MCU控制器，适用于多种应用领域，其主要应用领域如下：
物联网(IoT)设备：STM32L052T8Y6TR具有低功耗特性，适合用于物联网设备，如传感器节点、智能家居设备、智能城市设备等。
便携式设备：由于其低功耗和小型封装，STM32L052T8Y6TR适合用于便携式电子设备，如可穿戴设备、智能手表、健康监测器等。
工业自动化：STM32L052T8Y6TR具有丰富的外设接口和强大的处理能力，可用于工业自动化领域，例如监控系统、工业控制器、数据采集器等。
智能照明：低功耗和高性能使得STM32L052T8Y6TR适用于智能照明系统，如智能灯具、光照控制器等。
嵌入式系统：STM32L052T8Y6TR拥有丰富的外设和通信接口，适合用于嵌入式系统，如电动工具、家电、安防系统等。

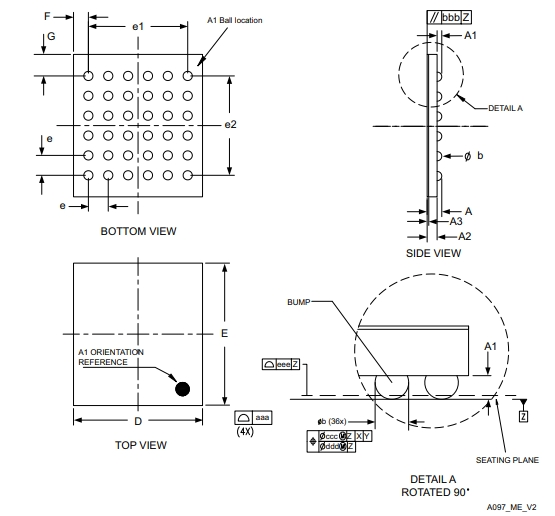

STM32L052T8Y6TR的引脚图

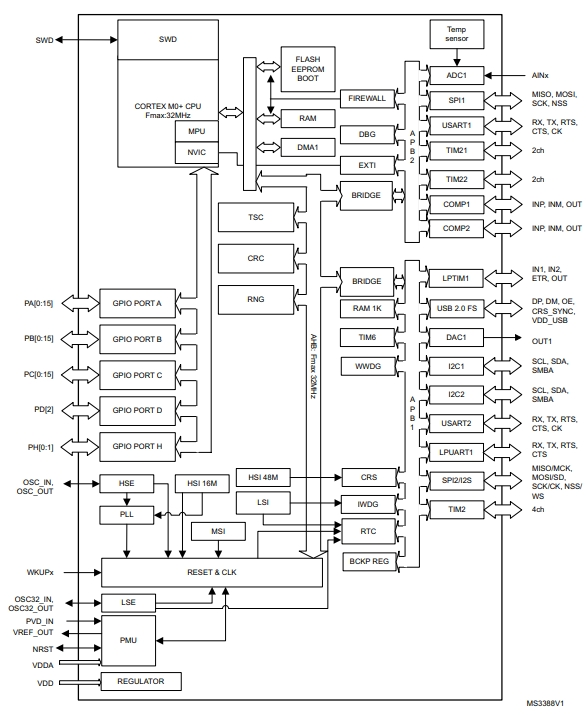

STM32L052T8Y6TR的功能方框图

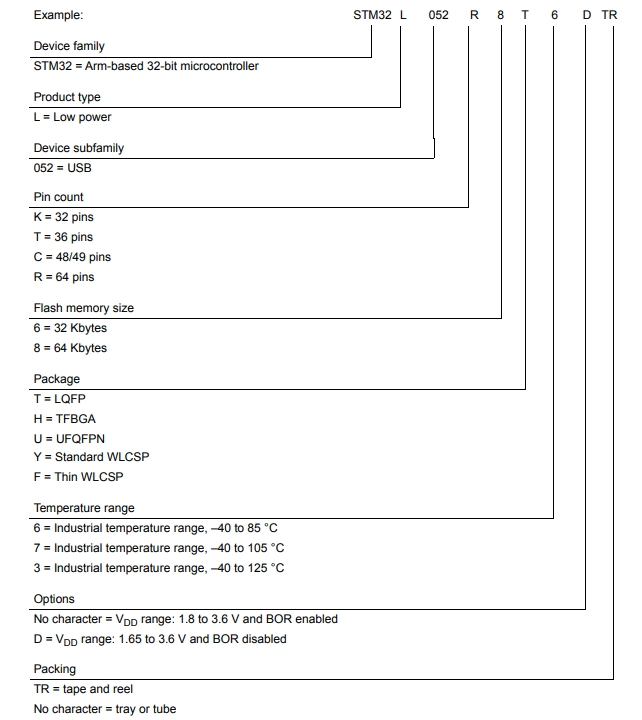

STM32L052T8Y6TR的型号解释图
