一文看懂STM32L072CZY6TR单片机的优缺点、参数、应用和引脚封装图

ST(意法半导体)的型号STM32L072CZY6TR属于32位MCU微控制器，结合了通用串行总线(USB2.0无晶体)的连接能力，高速嵌入式存储器(高达192KB的闪存程序存储器、6KB的数据EEPROM和20KB的RAM)以及广泛的增强型I/O和外围设备。

STM32L072CZY6TR提供高功率效率，可实现广泛的性能。这是通过大量选择内部和外部时钟源、内部电压自适应和几种低功耗模式实现的。STM32L072CZY6TR提供多种模拟功能，一个带硬件过采样的12位ADC、两个DAC、两个超低功耗比较器、多个定时器、一个低功耗定时器(LPTIM)、四个通用16位定时器和两个基本定时器、一台RTC和一个SysTick(可用作时基)。

它们还具有两个看门狗，一个具有独立时钟和窗口功能的看门狗，以及一个基于总线时钟的窗口看门狗。此外，STM32L072CZY6TR嵌入了标准和高级通信接口：最多三个I2C、两个SPI、一个I2S、四个USART、一个低功耗UART(LPUART)和一个无晶体USB。这些设备提供多达24个电容感测通道，只需为任何应用程序添加触摸感测功能。

STM32L072CZY6TR还包括一个实时时钟和一组备用寄存器，它们在待机模式下保持通电。超低功率STM32L072xx设备在1.8至3.6 V电源(断电时降至1.65 V)下运行，并带有BOR选项，在1.65至3.6 V的电源下运行，无BOR选项。它们可在-40至+125°C温度范围内使用。

STM32L072CZY6TR的功能特点

处理器性能：配备了32位ARM Cortex-M0+内核，主频最高可达32 MHz，提供高性能的处理能力。

低功耗设计：采用了意法半导体的超低功耗技术，具有优异的功耗管理功能，可有效延长电池寿命。

存储器和存储器扩展：具备64KB的Flash存储器和20KB的SRAM，可存储大量的程序和数据，并支持存储器扩展，满足不同应用需求。

丰富的外设接口：支持多种通信接口，包括SPI、I²C、USART、UART等，以及模拟接口如ADC和DAC，可实现多种外围设备的连接和数据交换。

灵活的时钟系统：具备多种时钟源，支持内部晶振和外部晶振，能够适应不同的应用场景和精度要求。

安全性和保护性：提供硬件加密和安全性增强功能，可保护存储在芯片中的数据和代码的安全性。

丰富的软件生态系统：意法半导体提供了一套完整的软件开发工具和支持库，方便开发者进行软件开发和调试。

STM32L072CZY6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

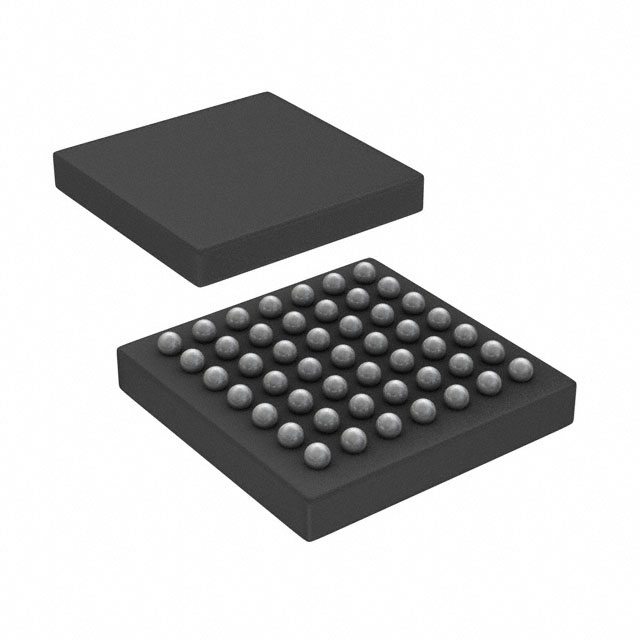

封装：49-WLCSP

核心处理器：ARM Cortex-M0+

内核规格：32-位

速度：32MHz

连接能力：I²C，IrDA，SPI，UART/USART，USB

外设：欠压检测/复位，DMA，POR，PWM，WDT

I/O数：40

程序存储容量：192KB(192K x 8)

程序存储器类型：闪存

EEPROM容量：6K x 8

RAM大小：20K x 8

电压-供电(Vcc/Vdd)：1.65V ~ 3.6V

数据转换器：A/D 13x12b; D/A 2x12b

振荡器类型：内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

基本产品编号：STM32

HTSUS：8542.31.0001

产品应用：超低功耗MCU

STM32L072CZY6TR的应用领域

STM32L072CZY6TR是一款低功耗MCU微控制器，其主要应用领域如下：

物联网(IoT)应用：STM32L072CZY6TR的低功耗特性使其非常适合用于各种物联网设备，如智能家居、智能城市、工业自动化和农业监测等。

低功耗设备：由于STM32L072CZY6TR具有出色的低功耗特性，因此它广泛应用于需要长时间电池寿命的设备，比如便携设备、智能手表和传感器等。

医疗设备：STM32L072CZY6TR的高性能和低功耗使其成为医疗设备领域的理想选择，例如便携式医疗诊断设备、健康监测设备和心脏起搏器等。

工业自动化：STM32L072CZY6TR的高性能和强大的通信功能使其非常适合用于工业自动化领域，例如工业控制器、机器人和仪表等。

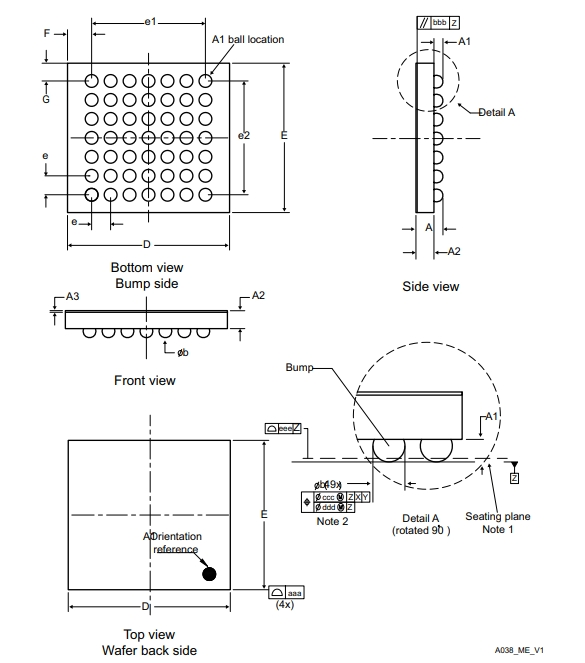

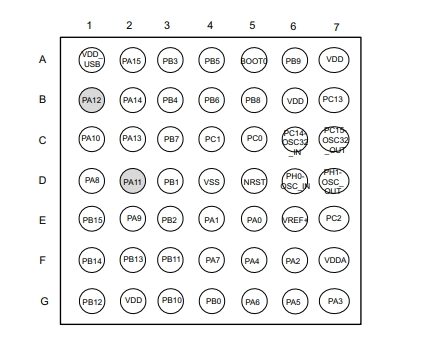

STM32L072CZY6TR的引脚封装图

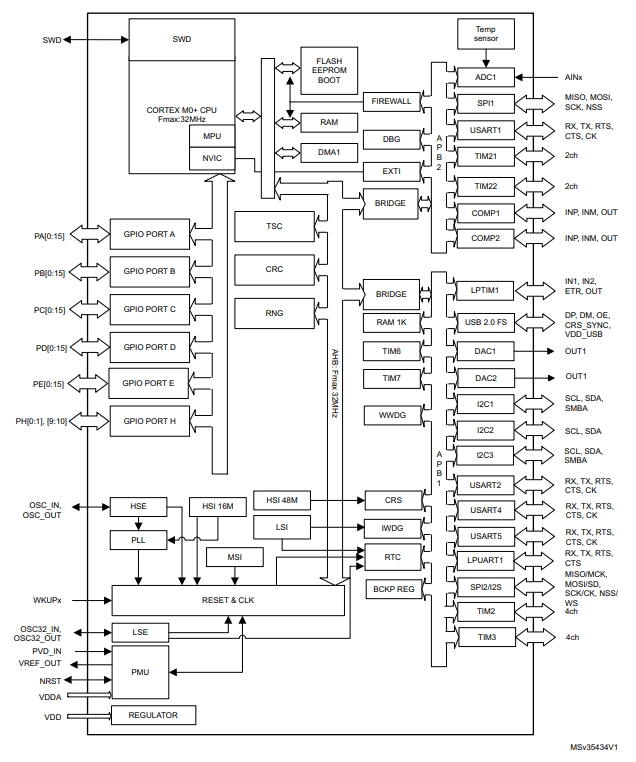

STM32L072CZY6TR的功能方框图

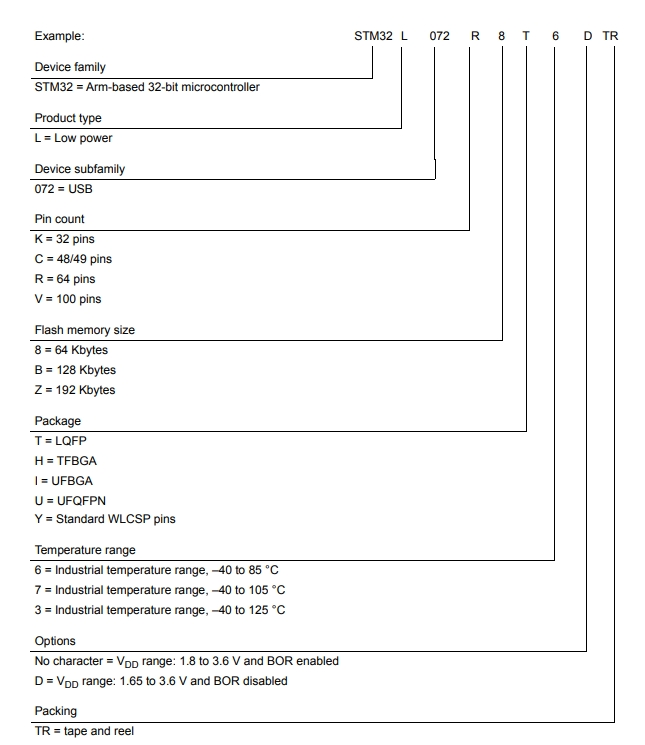

STM32L072CZY6TR的型号解释图
