意法半导体STM32H7B0RBT6单片机的优缺点、参数、应用和引脚封装图

ST(意法半导体)生产的型号STM32H7B0RBT6属于32位MCU微控制器，采用高性能Arm®Cortex®-M7 32位RISC内核，工作频率高达280MHz。Cortex®-M7内核具有浮点单元(FPU)，支持Arm®双精度(符合IEEE 754)和单精度数据处理指令和数据类型。STM32H7B0xB设备支持全套DSP指令和内存保护单元(MPU)，以增强应用程序的安全性。

STM32H7B0RBT6包含高速嵌入式存储器，其闪存为128KB，RAM约为1.4MB(包括192 KB的TCM RAM、1.18 MB的用户SRAM和4 KB的备份SRAM)，以及连接到四个APB总线、三个AHB总线、一个或多个USB总线的大量增强型I/O和外围设备，32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。

STM32H7B0RBT6提供两个ADC、两个DAC(一个双DAC和一个单DAC)、两个超低功耗比较器、一个低功耗RTC、12个通用16位定时器、两个用于电机控制的PWM定时器、三个低功耗定时器、一个真随机数发生器(RNG)、一个加密加速单元和一个HASH处理器。该设备支持用于外部∑-Δ调制器(DFSDM)的九个数字滤波器。它们还具有标准和高级通信接口。

STM32H7B0RBT6的功能特点

高性能处理能力：搭载了Cortex-M7内核，最高主频可达280MHz，具备高性能的浮点运算能力和指令集扩展。

大容量存储空间：集成了512KB的Flash存储器和1.4MB的RAM，能够满足复杂应用程序的存储需求。

多种接口和外设：支持多种通信接口，如SPI、I2C、USART、CAN等，能够方便地与外部设备进行通信。此外，还拥有许多常见的外设，如定时器、ADC、DAC等，可以满足各种应用的需求。

高级安全机制：具备硬件加密引擎、安全启动和运行机制，可以保护设备的安全性和数据的机密性。

低功耗设计：采用了应变器偏移技术和低功耗模式，有效降低功耗并延长电池寿命。

强大的开发工具和支持：意法半导体提供了丰富的开发工具和软件库，包括集成开发环境(IDE)、调试器和软件包，以支持开发者的开发和调试工作。

STM32H7B0RBT6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：64-LQFP(10x10)

包装：托盘

核心处理器：ARM Cortex-M7

内核规格：32-位

速度：280MHz

连接能力：摄像头，CANbus，EBI/EMI，HDMI-CEC，I²C，IrDA，LINbus，MDIO，MMC/SD/SDIO，PSSI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外设：欠压检测/复位，DMA，I²S，LCD，POR，PWM，WDT

I/O数：49

程序存储容量：128KB(128K x 8)

程序存储器类型：闪存

RAM大小：1.4M x 8

电压-供电(Vcc/Vdd)：1.62V ~ 3.6V

数据转换器：A/D 16x16b; D/A 3x12b

振荡器类型：内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

基本产品编号：STM32

HTSUS：8542.31.0001

产品应用：高性能MCU

STM32H7B0RBT6的应用领域

STM32H7B0RBT6是一款高性能MCU微控制器，其主要应用领域如下：

工业自动化：STM32H7B0RBT6具有强大的计算和通信能力，可用于控制和监控工业自动化设备。它支持多种通信接口和协议，如以太网、CAN总线、Modbus等。

医疗设备：由于其高度集成和可靠性，STM32H7B0RBT6可用于各种医疗设备，如心电图机、血压计、医疗监护仪等。它还支持安全功能和外围设备的连接，确保数据的安全和可靠性。

消费类电子产品：STM32H7B0RBT6可以在消费类电子产品中找到应用，包括智能家居、智能音响、游戏机、电视机等。它的高性能和丰富的外设接口使其适合处理复杂的数据计算和多媒体处理。

通信设备：STM32H7B0RBT6适用于各种通信设备，如无线电视机顶盒、路由器、网络摄像头等。它具有高速的处理能力和通信接口，可以满足数据传输和处理的要求。

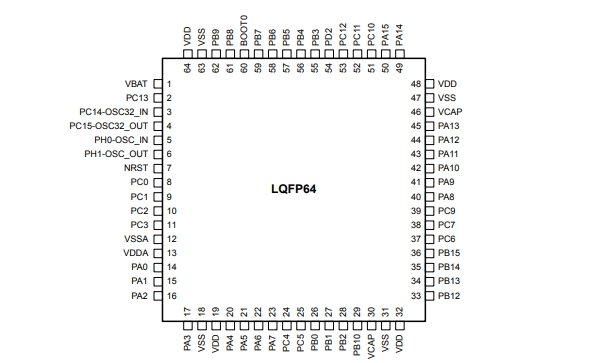

STM32H7B0RBT6的引脚封装图

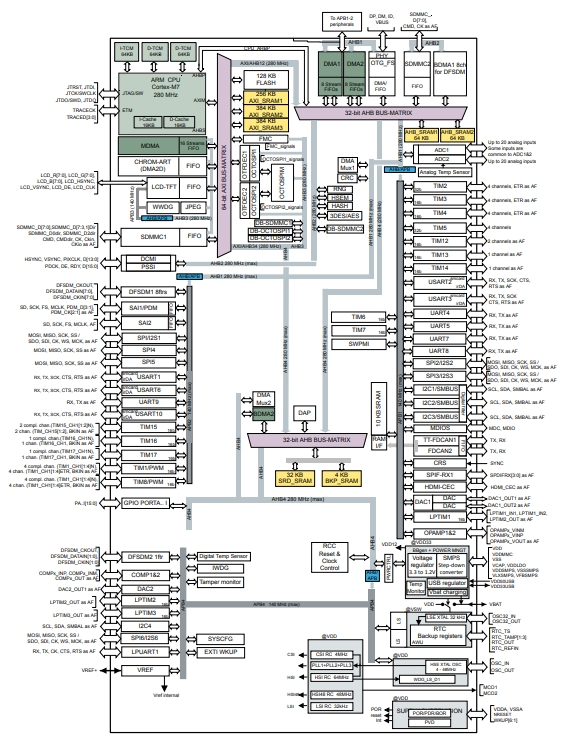

STM32H7B0RBT6的功能方框图

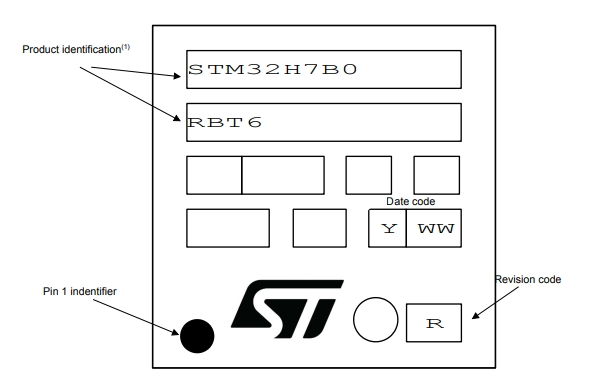

STM32H7B0RBT6的料丝印图
