意法半导体STM32H753ZIT6微控制器的优缺点、参数、应用及引脚封装图
ST(意法半导体)的型号STM32H753ZIT6属于32位MCU微控制器，采用高性能Arm®Cortex®-M7 32位RISC内核，工作频率高达480MHz。Cortex®-M7内核具有浮点单元(FPU)，支持Arm®双精度(符合IEEE 754)和单精度数据处理指令和数据类型。STM32H753xI设备支持全套DSP指令和内存保护单元(MPU)，以增强应用程序的安全性。
STM32H753xI设备包含高速嵌入式存储器，具有2兆字节的双组闪存、高达1兆字节的RAM(包括192兆字节的TCM RAM、高达864兆字节的用户SRAM和4兆字节的备份SRAM)，以及连接到APB总线、AHB总线、，2x32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。
STM32H753xI设备包含提供三个ADC、两个DAC、两个超低功耗比较器、一个低功耗RTC、一个高分辨率计时器、12个通用16位计时器、两个用于电机控制的PWM计时器、五个低功耗计时器、一个真随机数发生器(RNG)和一个加密加速单元。该设备支持用于外部∑-Δ调制器(DFSDM)的四个数字滤波器。它们还具有标准和高级通信接口。
STM32H753ZIT6的功能特点
1、高性能处理器：搭载了一颗Cortex-M7内核，最高主频为480MHz，提供强大的处理能力，适用于高性能应用场景。
2、大容量存储器：拥有2MB的Flash存储器和1MB的RAM，可以存储大量的程序代码和数据，提供灵活的资源管理。
3、多种外设接口：提供了丰富的外设接口，包括USB、UART、SPI、I2C、PWM等，方便连接各种外部设备和传感器。
4、多通道DMA控制器：内置多通道DMA控制器，支持高速数据传输，提高系统效率。
5、多种功耗模式：支持多种功耗模式，包括运行模式、休眠模式和停机模式等，可以根据实际需求灵活调整功耗，延长电池寿命。
6、安全性强：具备硬件加密和校验功能，支持安全引导和代码保护，保障系统安全性和数据完整性。
STM32H753ZIT6的中文参数
品牌：ST(意法半导体)
产品分类：32位MCU
封装：144-LQFP(20x20)
包装：托盘
核心处理器：ARM Cortex-M7
内核规格：32-位
速度：480MHz
连接能力：CANbus，EBI/EMI，以太网，I2C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG
外设：欠压检测/复位，DMA，I2S，LCD，POR，PWM，WDT
I/O数：114
程序存储容量：2MB(2M x 8)
程序存储器类型：闪存
EEPROM容量：-
RAM大小：1M x 8
电压-供电(Vcc/Vdd)：1.62V ~ 3.6V
数据转换器：A/D 36x16b; D/A 2x12b
振荡器类型：内部
工作温度：-40°C ~ 85°C(TA)
安装类型：表面贴装型
基本产品编号：STM32H753
HTSUS：8542.31.0001
产品应用：高性能MCU
STM32H753ZIT6的应用领域
STM32H753ZIT6是一款高性能MCU微控制器，其主要应用领域如下：
1、工业自动化：STM32H7B0RBT6具有强大的计算和通信能力，可用于控制和监控工业自动化设备。它支持多种通信接口和协议，如以太网、CAN总线、Modbus等。
2、消费类电子产品：STM32H7B0RBT6可以在消费类电子产品中找到应用，包括智能家居、智能音响、游戏机、电视机等。它的高性能和丰富的外设接口使其适合处理复杂的数据计算和多媒体处理。
3、医疗设备：由于其高度集成和可靠性，STM32H7B0RBT6可用于各种医疗设备，如心电图机、血压计、医疗监护仪等。它还支持安全功能和外围设备的连接，确保数据的安全和可靠性。
4、通信设备：STM32H7B0RBT6适用于各种通信设备，如无线电视机顶盒、路由器、网络摄像头等。它具有高速的处理能力和通信接口，可以满足数据传输和处理的要求。

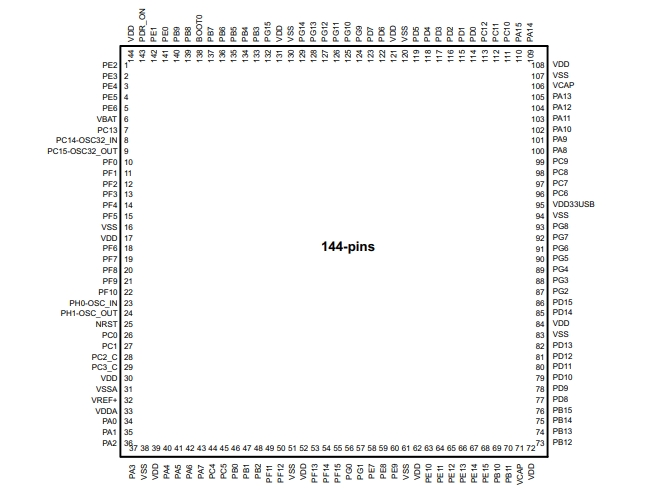

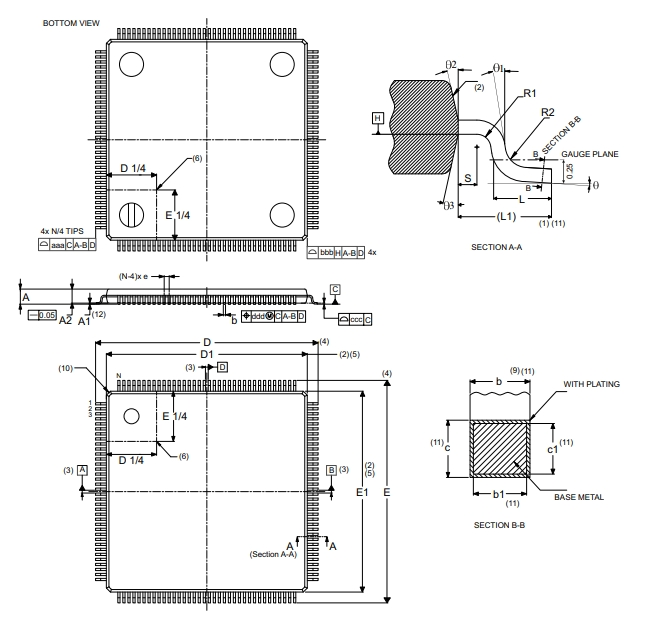

STM32H753ZIT6的引脚封装图

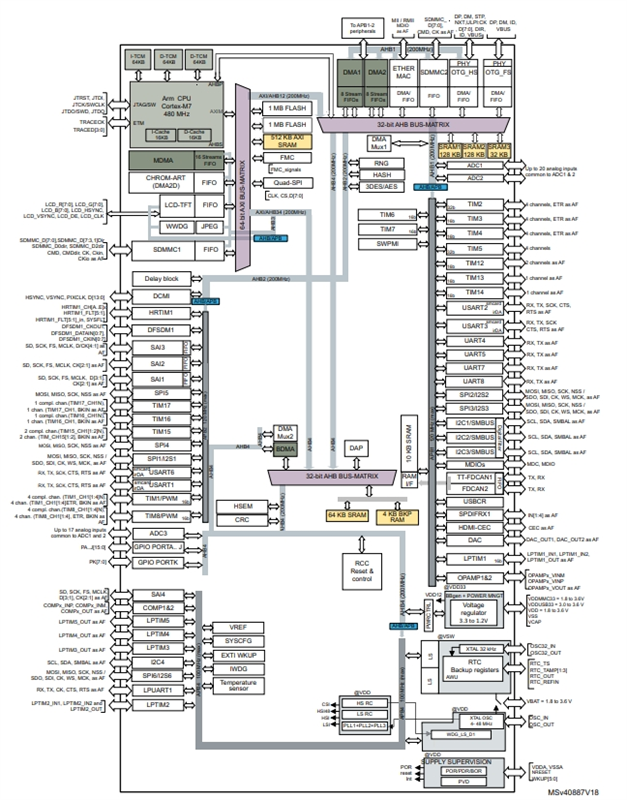

STM32H753ZIT6的功能方框图

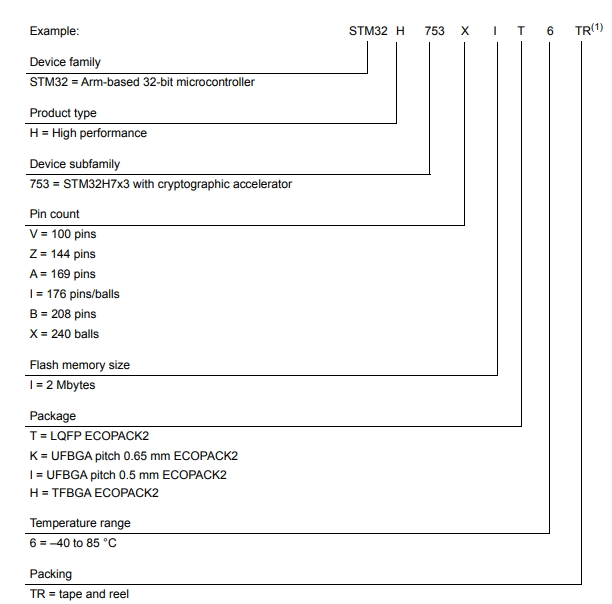

STM32H753ZIT6的型号解释图
