意法半导体STM32H750IBT6微控制器的优缺点、参数、应用和引脚封装图

ST(意法半导体)生产的型号STM32H750IBT6属于32位MCU微控制器，采用高性能Arm®Cortex®-M7 32位RISC内核，工作频率高达480 MHz。Cortex®-M7内核具有浮点单元(FPU)，支持Arm®双精度(符合IEEE 754)和单精度数据处理指令和数据类型。STM32H750xB设备支持全套DSP指令和内存保护单元(MPU)，以增强应用程序的安全性。

STM32H750IBT6包含高速嵌入式存储器，具有128KB的闪存、最多1MB的RAM(包括192 KB的TCM RAM、最多864 KB的用户SRAM和4 KB的备份SRAM)，以及连接到APB总线、AHB总线、2x32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。

STM32H750IBT6提供三个ADC、两个DAC、两个超低功耗比较器、一个低功耗RTC、一个高分辨率计时器、12个通用16位计时器、两个用于电机控制的PWM计时器、五个低功耗计时器、一个真随机数发生器(RNG)和一个加密加速单元。该设备支持用于外部∑-Δ调制器(DFSDM)的四个数字滤波器。它们还具有标准和高级通信接口。

STM32H750IBT6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

系列：STM32H7

安装类型：表面贴装

封装/外壳：LQFP176

工作温度：-40℃~+85℃

接口：CANbus, EBI/EMI, Ethernet, I²C, IrDA, LINbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG

零件状态：Active

CPU内核：ARM Cortex-M7

主频速度(Max)：480MHz

I/O数：140

程序空间容量：128KB

程序空间类型：闪存

工作电压(范围)：1.62V~3.6V

内存RAM容量：1x8MB

内核规格：32Bit

STM32H750IBT6的功能特点

1、高性能：搭载Cortex-M7内核，主频高达480MHz，运算能力强大，可高效处理复杂的任务和算法。

2、大容量存储器：具有128KB的SRAM，1MB的Flash存储器，可存储大量的程序代码和数据。

3、多种接口：支持多种常用接口，如USB、UART、SPI、I2C等，方便与其他外部设备进行通信和连接。

4、丰富的外设：内置多个模拟和数字外设，包括DMA控制器、定时器、ADC、DAC等，以满足不同应用需求。

5、强大的图形处理能力：内置Chrom-ART加速器和LCD-TFT控制器，可支持高性能的图形显示和用户界面。

6、低功耗设计：具有智能电源管理和低功耗模式，有效降低功耗，延长电池寿命。

7、安全性能：内置硬件加密引擎，支持多种加密算法，保护软件及数据安全。

STM32H750IBT6的应用领域

STM32H750IBT6微控制器是一款高性能的ARM Cortex-M7内核的微控制器，具有丰富的外设和强大的处理能，其主要应用领域如下：

1、工业自动化：STM32H750IBT6具有丰富的通信接口和数字信号处理能力，适用于工业控制、工业自动化和机器人应用。

2、消费电子：由于其高性能和丰富的外设，STM32H750IBT6适用于智能家居、智能电视、音频设备、数字摄像机等消费电子产品。

3、医疗设备：STM32H750IBT6具有高精度模拟和数字信号处理能力，适用于医疗设备、诊断设备和生物医学仪器。

4、通信设备：STM32H750IBT6支持丰富的通信协议和接口，适用于物联网设备、无线模块、通信网关等通信设备。

5、能源管理：STM32H750IBT6具有低功耗和高效能力，适用于智能电网、太阳能逆变器、能源监测系统等

STM32H750IBT6的引脚封装图

STM32H750IBT6的功能方框图

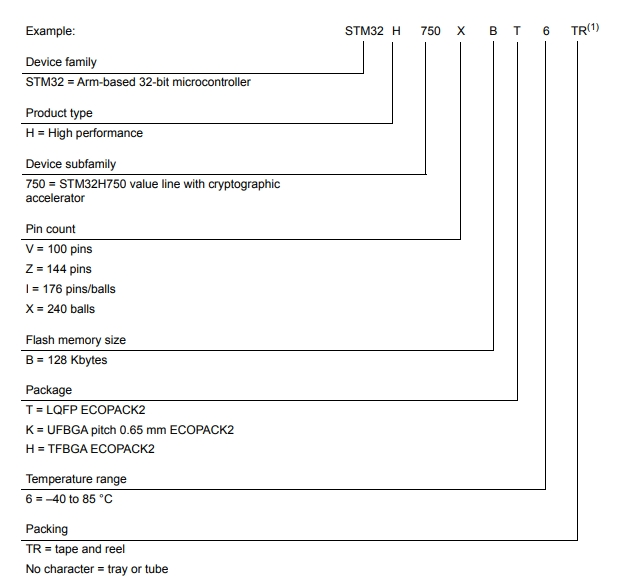

STM32H750IBT6的型号解释图
