ST意法代理商-STM32F031E6Y6TR单片机的优缺点、参数、应用和引脚图

ST(意法半导体)的型号STM32F031E6Y6TR属于32位MCU微控制器，包含高性能的 ARM® Cortex®-M0 32位RISC内核，频率工作48MHz，高速嵌入式存储器 (高达32K 字节的Flash和4K字节的SRAM)，以及 广泛的增强型外设和 I/O。STM32F031E6Y6TR提供标准通信接口 (一个I²C、一个SPI/ I²S、一个USART)、一个12位ADC、高达五个通用16位定时器、一个32位定时器、一个高级控制PWM定时器。

意法半导体STM32F031E6Y6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

系列：STM32F0

安装类型：表面贴装

封装/外壳：UFBGA25

工作温度：-40℃~+85℃

接口：I²C, IrDA, LINbus, SPI, UART/USART

零件状态：Active

CPU内核：ARM Cortex-M0

主频速度(Max)：48MHz

I/O数：20

程序空间容量：32KB

程序空间类型：闪存

工作电压(范围)：2V~3.6V

内存RAM容量：4x8KB

内核规格：32Bit

意法半导体STM32F031E6Y6TR的功能特点

高性能：STM32F031E6Y6TR采用了基于ARM Cortex-M0内核的高性能处理器，最高工作频率为48MHz。这使得它能够处理复杂的计算任务和实时操作。

低功耗：STM32F031E6Y6TR具有优化的低功耗设计，可在不同的功耗模式下运行。这使得它非常适合对电池寿命和功耗敏感的应用，例如便携式设备和物联网设备。

多种存储器选项：STM32F031E6Y6TR提供了不同类型的存储器选项，包括Flash存储器和SRAM。这些存储器用于存储应用程序代码、数据和配置信息。

强大的外设：STM32F031E6Y6TR集成了丰富的外设，包括多个通用和专用定时器，多个通用和专用串行接口，以及多个模拟和数字接口。这些外设能够满足各种应用的要求，例如通信、数据采集和控制。

丰富的中断和事件管理：STM32F031E6Y6TR具有灵活的中断和事件管理机制。它支持多个中断优先级，并且可以处理多个中断源，这使得它能够高效地响应外部事件和实现多任务操作。

意法半导体STM32F031E6Y6TR的应用领域

STM32F031E6Y6TR是一款基于ARM Cortex-M0处理器的高性能32位微控制器，其主要应用领域如下：

通信设备：STM32F031E6Y6TR可用于各种通信设备，如路由器、交换机、无线基站等。其丰富的通信接口和高性能处理器能够满足数据处理和通信需求，同时低功耗和高稳定性也是通信设备所需的重要特点。

医疗设备：STM32F031E6Y6TR可用于各种医疗设备，如医疗监测器、医疗仪器等。其高性能和丰富的外设使其能够处理复杂的算法和数据，并能够与其他设备进行高速、可靠的通信。

工业自动化：STM32F031E6Y6TR可用于控制和监控工业自动化系统，如PLC(可编程逻辑控制器)、工厂自动化设备、机器人控制等。其高性能和丰富的通信接口(如UART、SPI、I2C等)使其能够与其他设备进行快速、可靠的通信。

智能家居：STM32F031E6Y6TR可用于智能家居系统，如智能照明控制、智能温控、智能安防等。其低功耗特性使其能够长时间工作，丰富的IO口和外设接口能够满足各种传感器和执行器的连接需求。

消费电子产品：STM32F031E6Y6TR可用于消费电子产品，如家用电器、音频/视频设备、数码相机等。其高性能处理器和丰富的外设使其能够实现复杂的功能和优化的用户体验。

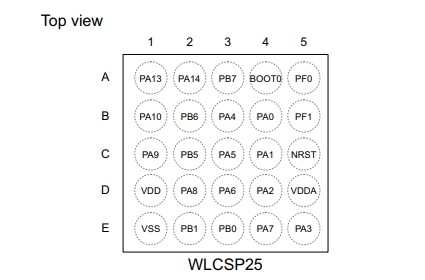

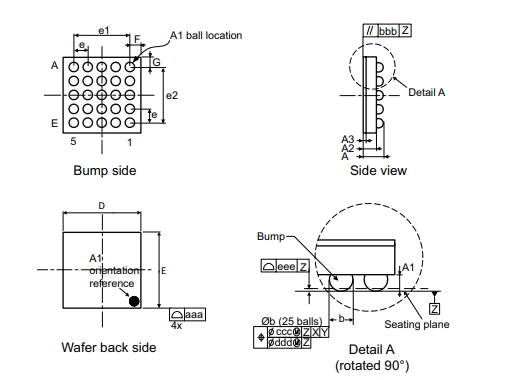

意法半导体STM32F031E6Y6TR的引脚封装图

意法半导体STM32F031E6Y6TR的功能方框图

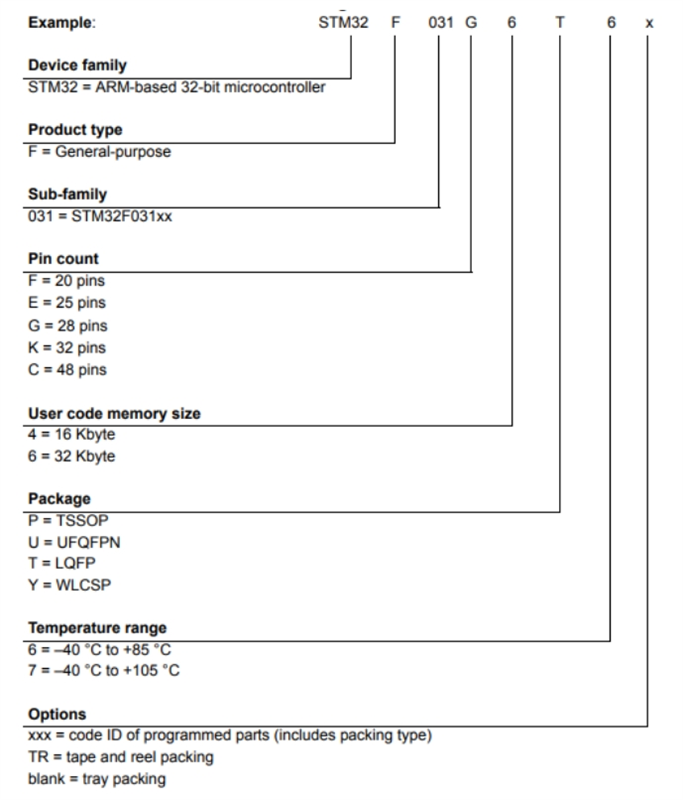

意法半导体STM32F031E6Y6TR的型号解释图
