一文看懂意法半导体STM32F071CBT6TR单片机的参数、优缺点、应用和引脚图

ST(意法半导体)的型号STM32F071CBT6TR属于32位MCU微控制器，集成了高性能Arm®Cortex®-M0 32位RISC核心，工作频率高达48MHz，高速嵌入式存储器(高达128千字节的闪存和16千字节的SRAM)，以及广泛的增强外设和I/o。

STM32F071CBT6TR提供标准通信接口(两个I 2c，两个SPI/一个I2S，一个HDMI CEC和四个usart)，一个12位ADC，一个带两个通道的12位DAC，七个16位计时器，一个32位计时器和一个高级控制PWM计时器。STM32F071CBT6TR微控制器工作在-40到+85°C和-40到+105°C的温度范围内，从2.0到3.6 V电源。一套全面的省电模式允许设计低功耗应用程序。

STM32F071CBT6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

系列：STM32F0

是否无铅：Yes

安装类型：表面贴装

封装/外壳：LQFP48_7X7MM

工作温度：-40℃~+85℃

接口：HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART

零件状态：Active

CPU内核：ARM Cortex-M0

核心尺寸：32-位

主频速度(Max)：48MHz

I/O数：37

程序空间容量：128KB

程序空间类型：闪存

工作电压(范围)：1.65V~3.6V

内存RAM容量：16x8KB

内核规格：32Bit

STM32F071CBT6TR的功能特点

1、核心：Arm®32位Cortex®-M0 CPU，频率高达48兆赫兹；

2、记忆：

(1)64kb ~ 128kb的Flash内存；

(2)16kbytes的SRAM与HW奇偶校验。

3、CRC计算单元；

4、复位和电源管理：

(1)数字和I/O电源：VDD = 2.0 V ~ 3.6 V；

(2)模拟电源：VDDA = VDD至3.6 V；

(3)已选I/o：VDDIO2 = 1.65 V ~ 3.6 V；

(4)开机/关机复位(POR/PDR)；

(5)可编程电压检测器(PVD)；

(6)低功耗模式：休眠、停止、待机；

(7)VBAT供应RTC和备份寄存器。

5、时钟管理：

(1)4至32兆赫的晶体振荡器；

(2)校准的RTC 32khz振荡器；

(3)内部8MHz RC与x6锁相环选项；

(4)内部40khz RC振荡器；

(5)内部48mhz振荡器自动基于ext.同步的修剪。

STM32F071CBT6TR的应用领域

STM32F071CBT6TR是一款微控制器芯片，其主要应用领域如下：

1、工业自动化：STM32F091CCT6TR具有高性能、丰富的外设和灵活的通信接口，适用于工业自动化应用，如工厂自动化控制系统、机器人控制、过程控制等。

2、智能家居：STM32F091CCT6TR具有低功耗和多种通信接口，非常适合用于智能家居设备的控制和连接，例如智能照明系统、智能门锁、智能家电等。

3、汽车电子：STM32F091CCT6TR具有高温工作能力和丰富的外设接口，可以用于汽车电子控制单元(ECU)、仪表盘控制、车载娱乐系统等。

4、医疗设备：STM32F091CCT6TR具有低功耗、高性能和丰富的接口，适用于医疗设备的控制和数据处理，例如便携式医疗设备、心电图仪、血压计等。

5、安防系统：STM32F091CCT6TR具有丰富的外设和通信接口，可用于安防系统中的报警控制、视频监控、门禁系统等。

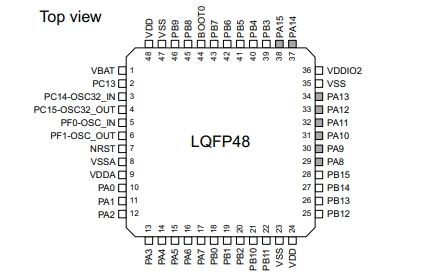

STM32F071CBT6TR的引脚图

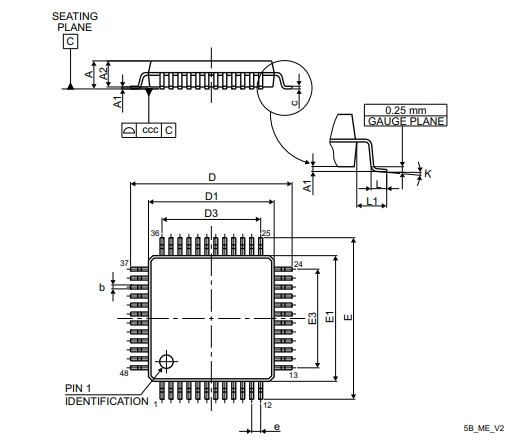

STM32F071CBT6TR的封装图

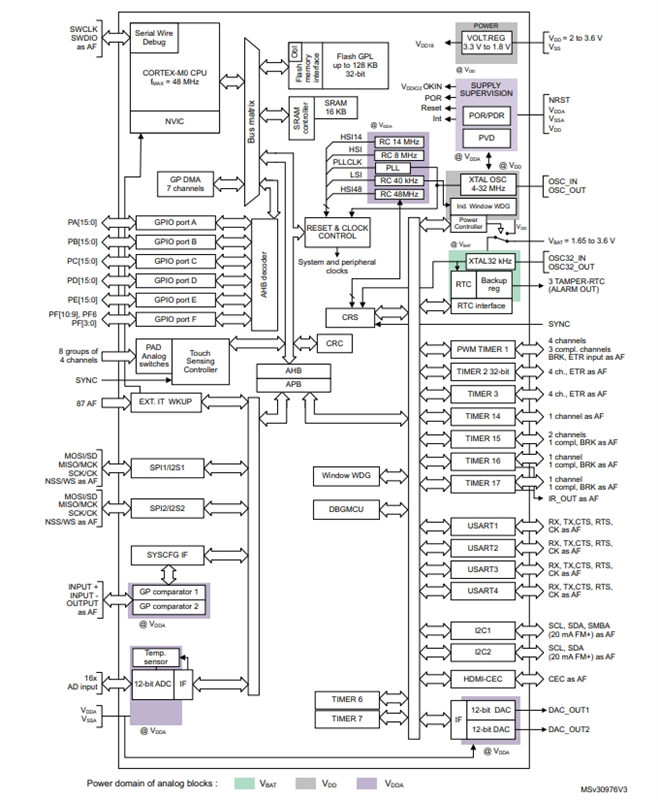

STM32F071CBT6TR的原理图

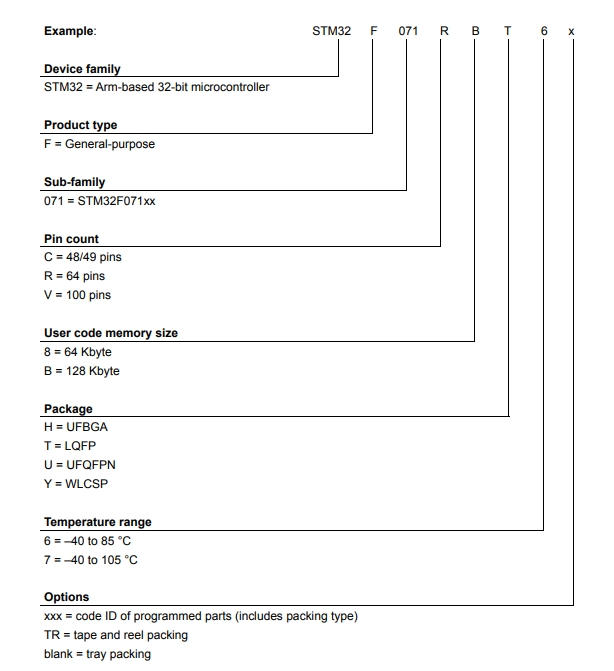

STM32F071CBT6TR的型号解释图
