一文读懂意法半导体STM32F042K6T7微控制器优缺点、应用、中文参数和引脚封装图

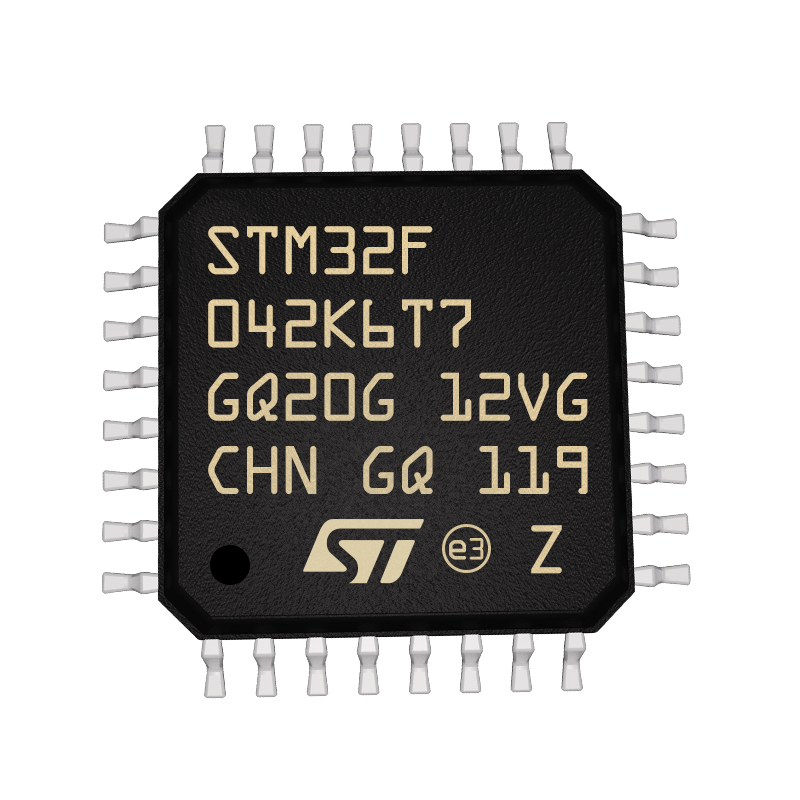

ST(意法半导体)的型号STM32F042K6T7属于32位MCU微控制器，集成了高性能ARM®Cortex®-M0 32位RISC核心，工作频率高达48MHz，高速嵌入式存储器(高达32千字节的闪存和6千字节的SRAM)，以及广泛的增强外设和I/o。
STM32F042K6T7提供标准通信接口(一个I²C，两个spi /一个I²S，一个HDMI CEC和两个USARTs)，一个USB全速设备(无晶体)，一个CAN，一个12位ADC，四个16位计时器，一个32位计时器和一个高级控制PWM计时器。STM32F042x4/x6微控制器工作在-40到+85°C和-40到+105°C的温度范围内，从2.0到3.6V电源。一套全面的省电模式允许设计低功耗应用程序。
意法半导体STM32F042K6T7的中文参数
品牌：ST(意法半导体)
产品分类：32位MCU
系列：STM32F0
是否无铅：Yes
安装类型：表面贴装
封装/外壳：LQFP32_7X7MM
工作温度：-40℃~+105℃
接口：CANbus，HDMI-CEC，I²C，IrDA，LINbus，SPI，UART/USART，USB
零件状态：Active
CPU内核：ARM Cortex-M0
核心尺寸：32-位
主频速度(Max)：48MHz
I/O数：26
程序空间容量：32KB(32Kx8)
程序空间类型：闪存
工作电压(范围)：1.65V~3.6V
连接性：CAN，HDMI-CEC，I²C，IrDA，LIN，SPI，UART/USART，USB
内存RAM容量：6KB
EEPROM容量：OriginalKB
长x宽/尺寸：7.00 x 7.00mm
高度：1.60mm
元件生命周期：Active
ADC分辨率：12
引脚数：32Pin
意法半导体STM32F042K6T7的功能特点
高性能：STM32F042K6T7采用ARM Cortex-M0内核，频率可达48MHz，拥有高性能的处理能力，可以处理复杂的任务和实时应用程序。
丰富的外设：STM32F042K6T7集成了丰富的外设，包括多个通用定时器和计数器、Pulse Width Modulation(PWM)输出、12位ADC(模数转换器)等，为用户提供了更多的接口和功能扩展能力。
多种通信接口：STM32F042K6T7支持多种通信接口，包括SPI(串行外设接口)、I2C(串行总线接口)和UART(通用异步收发器)，方便与其他设备进行数据交换和通信。
安全性：STM32F042K6T7具有硬件加密和校验功能，支持数据的安全存储和传输，有效防止数据被非法获取和篡改。
低功耗：STM32F042K6T7采用动态功耗管理技术，具有多种低功耗模式，可根据应用需要灵活配置功耗消耗，从而延长电池寿命。
丰富的开发工具和资源：意法半导体提供了丰富的开发工具和资源，包括易于使用的集成开发环境(IDE)和示例。
意法半导体STM32F042K6T7的应用领域
STM32F042K6T7是一款微控制器芯片，其主要应用领域如下：
智能家居：STM32F042K6T7可以用于构建智能家居系统，控制和管理家庭中的灯光、电器设备、安防系统、温湿度传感器等。它提供了丰富的通信接口，如UART、SPI、I2C等，可以与各种传感器和外部设备进行连接。
医疗设备：由于STM32F042K6T7具备高度精确的计算和稳定性，因此它被应用于医疗设备领域。它可以用于心率监测、血糖检测、体温测量等医疗器械的控制和数据处理。
工业自动化：STM32F042K6T7具备高度集成、低功耗和强大的计算能力，可用于控制和监控工业自动化系统。它可以用于控制机器人、传感器、电机驱动器、通信接口等设备，实现工厂自动化和工艺控制。

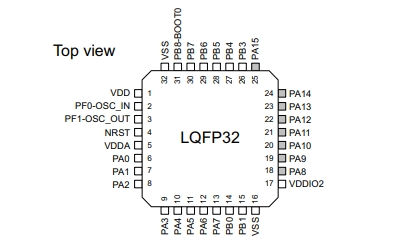

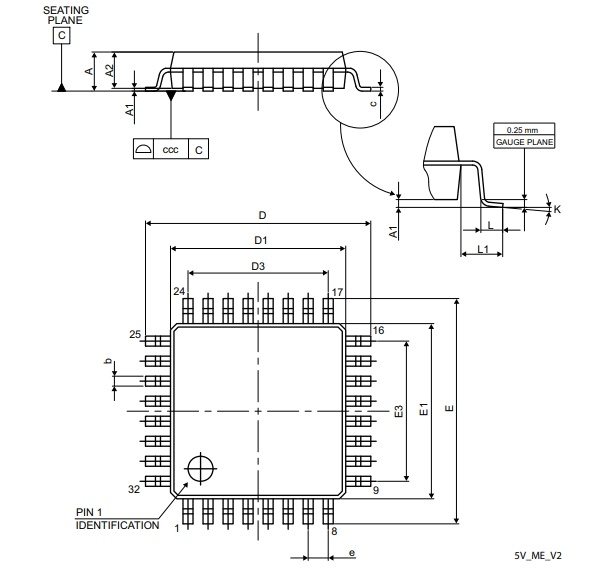

STM32F042K6T7的引脚封装图

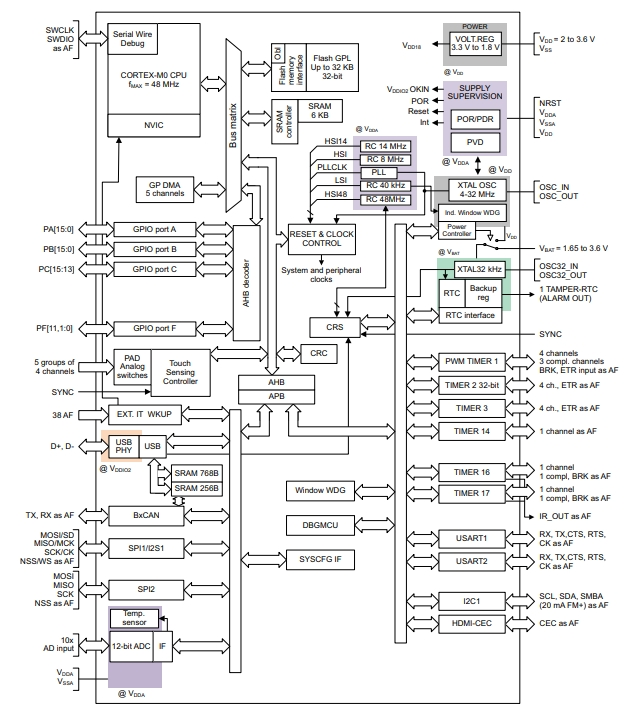

STM32F042K6T7的功能方框图

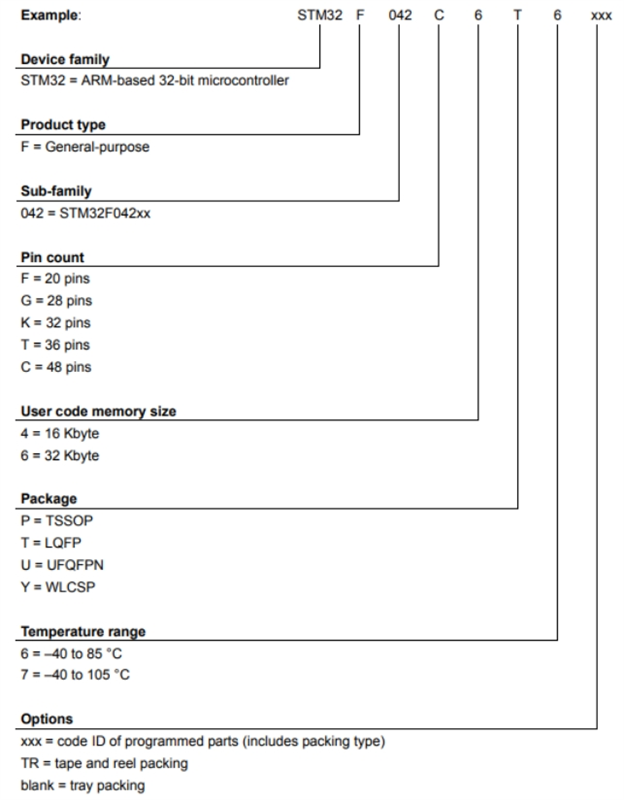

STM32F042K6T7的型号解释图
