一文读懂意法半导体STM32F091CCT6TR微控制器的参数、优缺点、应用和引脚图

ST(意法半导体)的型号STM32F091CCT6TR属于32位MCU微控制器，集成了高性能ARM®Cortex®-M0 32位RISC核心，工作频率高达48MHz，高速嵌入式存储器(高达256千字节的闪存和32千字节的SRAM)，以及广泛的增强外设和I/o。

STM32F091CCT6TR提供标准通信接口(两个i²c，两个spi /一个I²S，一个HDMI CEC和多达8个usart)，一个CAN，一个12位ADC，一个带两个通道的12位DAC, 7个16位计时器，一个32位计时器和一个高级控制PWM计时器。STM32F091CCT6TR微控制器工作在-40到+85°C和-40到+105°C的温度范围内，从2.0到3.6V电源。一套全面的省电模式允许设计低功耗应用程序。

意法半导体STM32F091CCT6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

程序存储容量：256KB(256K x 8)

程序存储器类型：闪存

封装：48-LQFP(7x7)

RAM大小：32K x 8

商品标签：通用类MCU

电压-供电(Vcc/Vdd)：2V ~ 3.6V

核心处理器：ARM Cortex-M0

数据转换器：A/D 13x12b; D/A 2x12b

内核规格：32-位

振荡器类型：内部

速度：48MHz

工作温度：-40°C ~ 85°C(TA)

连接能力：CANbus，I²C，IrDA，LINbus，SPI，UART/USART

安装类型：表面贴装型

外设：DMA，I2S，POR，PWM，WDT

基本产品编号：STM32

I/O数：38

意法半导体STM32F091CCT6TR的功能特点

1、处理能力强大：STM32F091CCT6TR采用了Cortex-M0内核，具备高性能、低功耗和高代码密度的特点。它的工作频率可以高达48MHz，可以处理复杂的实时应用。

2、多种接口：STM32F091CCT6TR支持多种常用的外设接口，包括SPI、I2C、UART、USB等。这些接口使其能够与其他外部设备进行通信，并支持各种应用场景。

3、丰富的存储器：STM32F091CCT6TR拥有256KB的闪存和32KB的SRAM，可以灵活存储和处理数据。同时，它还支持扩展存储器，如外部闪存和EEPROM，以满足更大容量的存储需求。

4、强大的时钟和定时器功能：STM32F091CCT6TR具有精确的时钟控制和多种定时器功能，可以满足实时应用中时序要求的各种需要。它包括普通定时器、高级定时器、看门狗定时器等，可以实现精确的定时和计时功能。

5、全面的功耗管理：STM32F091CCT6TR采用了低功耗设计，具备多种功耗管理机制，可以根据实际需求进行灵活的功耗控制。它具有多个低功耗模式，如低功耗运行模式、待机模式和休眠模式等，可以在不同场景下实现最低的功耗消耗。

6、安全保护功能：STM32F091CCT6TR支持硬件加密和数据保护，使得应用的安全性能得到了提高。它具有硬件加密引擎、CRC计算单元和随机数生成器等安全特性，可以保护数据的安全性和完整性。

意法半导体STM32F091CCT6TR的应用领域

STM32F091CCT6TR微控制器是一款高性能、低功耗的ARM Cortex-M0+内核处理器，其主要应用领域如下：

1、工业自动化：STM32F091CCT6TR被广泛应用于工业控制系统、工业机器人、工厂自动化设备等，它的高性能和可靠性使其能够处理复杂的控制算法和实时任务。

2、智能家居：STM32F091CCT6TR可用于智能家居系统的控制和管理，如智能灯具、智能插座、智能门锁等。它支持低功耗操作和丰富的通信接口，可以与各种传感器和设备进行无线通信。

3、电子设备：STM32F091CCT6TR可用于各种电子设备的控制和管理，如嵌入式系统、电子配件、消费电子等。它具有丰富的外设接口，如UART、SPI、I2C等，可以方便地与其他设备进行通信。

4、医疗设备：由于其高性能和可靠性，STM32F091CCT6TR广泛应用于医疗设备领域，如心电图仪、血压监测、血糖仪等。它能够处理复杂的算法和实时数据，并与其他设备进行通信和数据交换。

5、物联网(IoT)：STM32F091CCT6TR是一款具有低功耗特性的微控制器，适合用于物联网设备。它支持多种无线通信协议，如Wi-Fi、蓝牙、LoRa等，能够实现设备间的互联互通和远程控制。

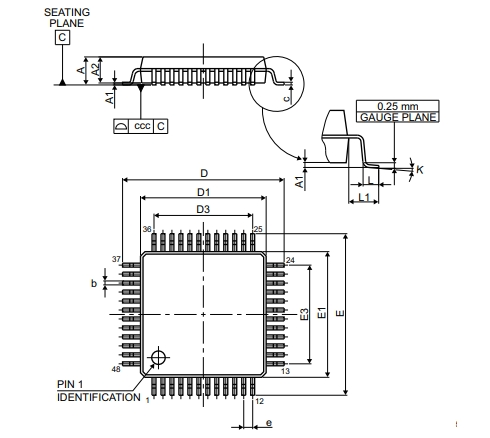

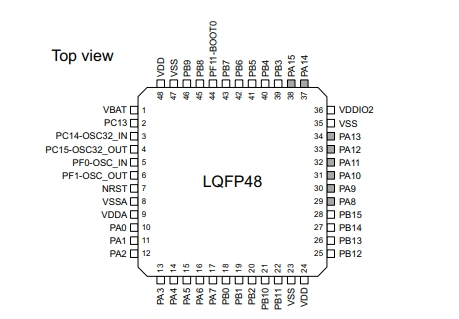

STM32F091CCT6TR的引脚封装图

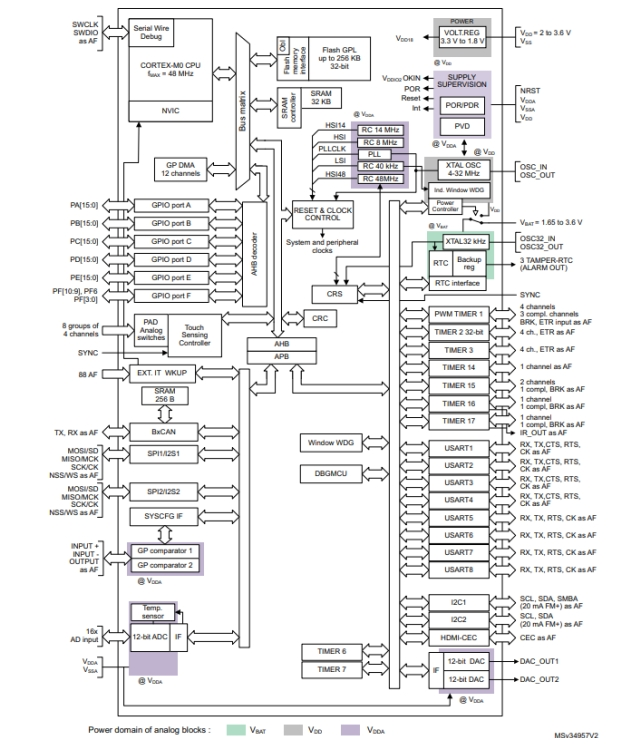

STM32F091CCT6TR的原理图

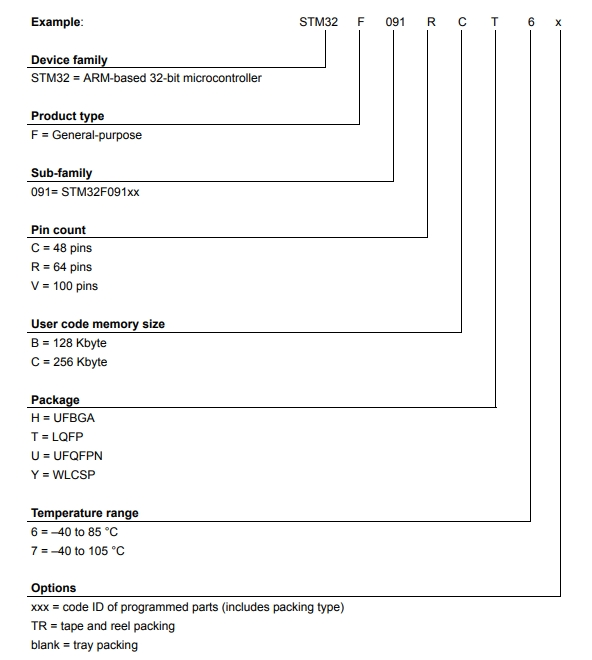

STM32F091CCT6TR的型号解释图
