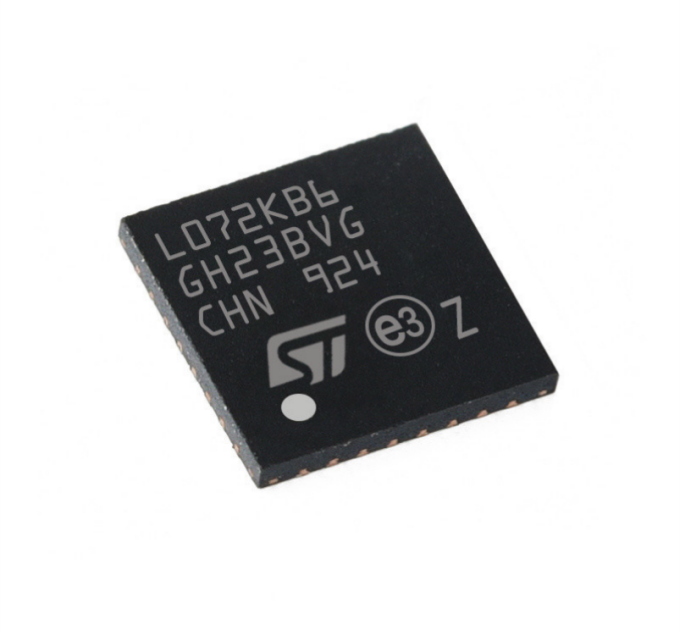

一文读懂意法半导体STM32L072KBU6单片机的应用、参数、优缺点和引脚封装图

ST(意法半导体)生产的型号STM32L072KBU6属于超低功耗MCU微控制器，结合了通用串行总线(USB 2.0无晶体)的连接能力，高速嵌入式存储器(高达192KB的闪存程序存储器、6KB的数据EEPROM和20KB的RAM)以及广泛的增强型I/O和外围设备。STM32L072KBU6提供高功率效率，可实现广泛的性能。这是通过大量选择内部和外部时钟源、内部电压自适应和几种低功耗模式实现的。

STM32L072KBU6提供多种模拟功能，一个带硬件过采样的12位ADC、两个DAC、两个超低功耗比较器、多个定时器、一个低功耗定时器(LPTIM)、四个通用16位定时器和两个基本定时器、一台RTC和一个SysTick(可用作时基)。它们还具有两个看门狗，一个具有独立时钟和窗口功能的看门狗，以及一个基于总线时钟的窗口看门狗。此外，STM32L072KBU6嵌入了标准和高级通信接口：最多三个I²C、两个SPI、一个I²S、四个USART、一个低功耗UART(LPUART)和一个无晶体USB。

这些设备提供多达24个电容感测通道，只需为任何应用程序添加触摸感测功能。 STM32L072KBU6还包括一个实时时钟和一组备用寄存器，它们在待机模式下保持通电。超低功率STM32L072KBU6在1.8至3.6 V电源(断电时降至1.65 V)下运行，并带有BOR选项，在1.65至3.6 V的电源下运行，无BOR选项。它们可在-40至+125°C温度范围内使用。一组全面的节能模式允许设计低功耗应用。

意法半导体STM32L072KBU6的应用领域

STM32L072KBU6是一款低功耗MCU微控制器，主要特点包括高性能、低功耗、安全性和灵活性，其主要应用领域如下：

1、物联网(IoT)应用：该款微控制器具有低功耗和高性能的特点，可以用于物联网设备，如传感器、智能家居、智能城市等。

2、工业自动化：STM32L072KBU6支持多种工业通信协议，如CAN、UART、SPI和I2C，可以应用于工业自动化设备，如PLC、工业机器人和仪器仪表。

3、智能电网：该款微控制器集成了多种电源管理功能，适用于智能电网应用，如智能电表、智能电力监控和能源管理系统。

4、无线通信：STM32L072KBU6支持多种无线通信标准，如Bluetooth低功耗(BLE)和LoRa，可以应用于物联网通信设备、智能穿戴设备等。

5、医疗设备：由于其低功耗和高性能特点，该款微控制器适用于医疗设备，如便携式健康监测设备、医疗传感器、注射器等。

意法半导体STM32L072KBU6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：32-UFQFPN(5x5)

包装：托盘

核心处理器：ARM Cortex-M0+

内核规格：32-位

速度：32MHz

连接能力：I2C，IrDA，SPI，UART/USART，USB

外设：欠压检测/复位，DMA，POR，PWM，WDT

I/O数：23

程序存储容量：128KB(128K x 8)

程序存储器类型：闪存

EEPROM容量：6K x 8

RAM大小：20K x 8

电压-供电(Vcc/Vdd)：1.65V ~ 3.6V

数据转换器：A/D 10x12b;D/A 2x12b

振荡器类型：内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

基本产品编号：STM32L072

HTSUS：8542.31.0001

产品应用：超低功耗MCU

意法半导体STM32L072KBU6的功能特点

1、低功耗：STM32L072KBU6采用了意法半导体先进的低功耗技术，在工作状态和待机状态下都能有效降低功耗，延长电池寿命。

2、高性能：STM32L072KBU6采用了ARM Cortex-M0+内核，运行频率高达32MHz，处理器性能强大，能够高效地处理各种任务。

3、多种外设接口：STM32L072KBU6支持多种外设接口，包括SPI、I2C、USART等，可以灵活连接各种外部设备，实现各种通信功能。

4、丰富的存储器：STM32L072KBU6内置192KB的Flash存储器和20KB的SRAM，可以存储大量的程序和数据，并支持EEPROM模拟功能。

5、智能电源管理：STM32L072KBU6具有先进的电源管理功能，支持多种电源模式切换，可根据不同的需求灵活调整功耗和性能。

6、强大的安全性能：STM32L072KBU6集成了多种安全机制，包括硬件加密引擎、随机数发生器、独立的供电域等，可以提供可靠的安全保护。

7、多种封装选项：STM32L072KBU6提供多种封装选项，包括LQFP、UFQFPN等，方便用户在不同的应用场景使用。

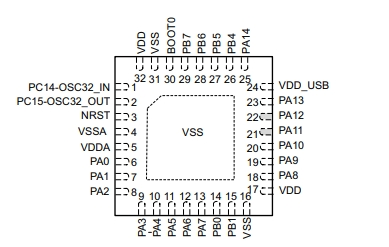

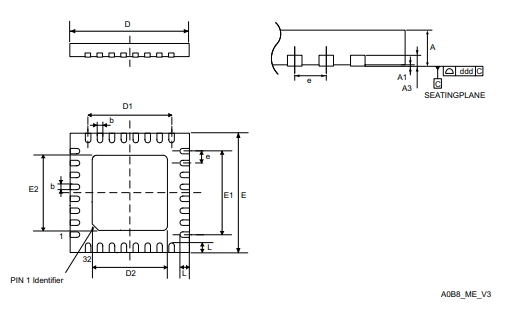

意法半导体STM32L072KBU6的引脚封装图

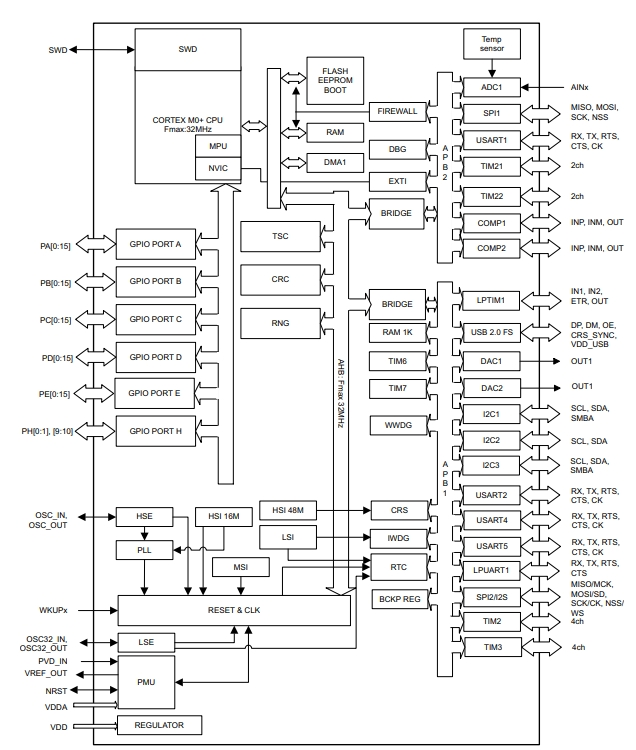

意法半导体STM32L072KBU6的原理图

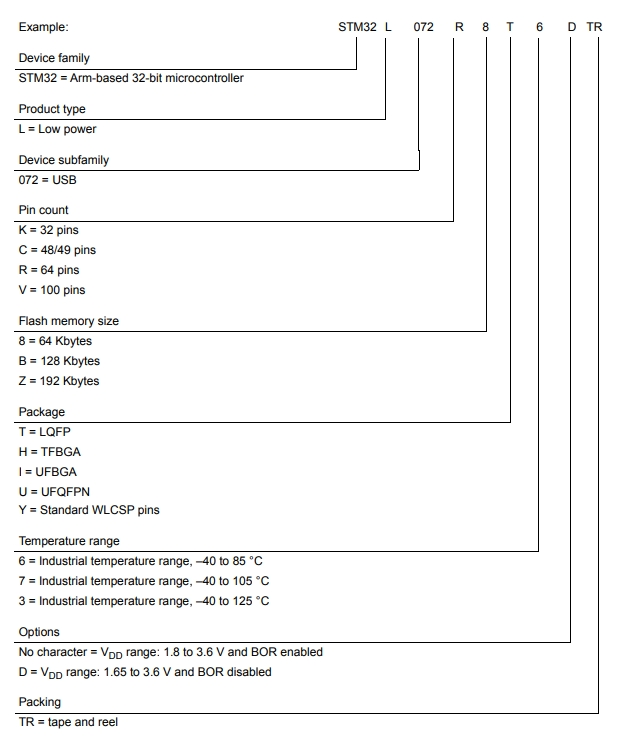

意法半导体STM32L072KBU6的型号解释图
