恩智浦MIMX8ML8DVNLZAB(i.MX8处理器系列)工作原理、优缺点、应用、引脚和电路图

NXP(恩智浦)的型号MIMX8ML8DVNLZAB属于MCU微控制器，是i.MX 8M Plus – Arm® Cortex®-A53，可应用于机器学习、视觉、多媒体和工业物联网，以及具有高可靠性的工业自动化。

MIMX8ML8DVNLZAB旨在满足智慧家庭、楼宇、城市和工业4.0应用的需求，具备强大的4核或双核Arm® Cortex®-A53处理器，带有神经处理单元(NPU)，运行速率高达2.3 TOPS，两个图像信号处理器(ISP)和两个摄像头输入，打造高效的先进视觉系统。多媒体功能包括视频编码(包括h.265)和解码、3D/2D图形加速以及多种音频和语音功能。通过Cortex-M7进行实时控制，采用CAN FD和双千兆以太网的强大控制网络，具有时间敏感网络(TSN)。

i.MX 8应用处理器是恩智浦EdgeVerse™ 边缘计算平台的一部分。

MIMX8ML8DVNLZAB的功能特点

1、多核处理和内存接口

(1)4个或2个Cortex-A53，主频高达1.8 GHz

(2)Cortex-M7高达800 MHz

(3)32位DDR4和 LPDDR4，高达4.0GT/s

2、机器学习与视觉

(1)神经处理单元(NPU)：提供2.3 TOPS

(2)双图像信号处理器(ISP)：分辨率高达12MP，输入速率高达375M像素/s

(3)摄像头接口：2个MIPI CSI

3、先进的多媒体和显示器

(1)视频解码：1080p60、h.265 / 4、VP9、VP8

(2)视频编码：1080p60、h.265/4

(3)GPU: 16 GFLOPS (高精度) OpenGL® ES 3.1/3.0、Vulkan®、Open CL™ 1.2 FP、OpenVG™ 1.1

(4)音频：18x I2S TDM、DSD512、S/PDIF Tx + Rx、8通道PDM麦克风输入、eARC、ASRC

(5)低功耗语音加速器: Cadence® Tensilica® HiFi 4 DSP @ 800 MHz

(6)显示：MIPI-DSI、HDMI 2.0a Tx、LVDS (4/8-lane) Tx

4、高速接口

(1)2个千兆以太网，具有AVB、IEEE 1588、EEE和1个w/ TSN

(2)2个两用USB 3.0/2.0 ，带C型PHY

(3)PCIe Gen 3

(4)3个SDIO 3.0

(5)2个CAN FD

5、工业可靠性

(1)DDR串联ECC，用于LPDDR4和DDR4

(2)14 FinFET工艺，软错误率低(SER)

6、操作系统：Linux®、Android® 、FreeRTOS

7、封装和温度

(1)FCBGA，15x15 0.5 mm间距

(2)消费电子(0 °C至95 °C Tj)

(3)工业控制(-40 °C至105 °C Tj)

MIMX8ML8DVNLZAB的应用领域

MIMX8ML8DVNLZAB是i.MX 8应用处理器系列，广泛适用于多个应用领域，其主要应用领域如下：

1、智能音频设备：MIMX8ML8DVNLZAB在智能音箱、智能音频播放器和语音助手等设备中得到了广泛应用。其高性能的音频处理能力和低功耗的特性，使得它能够提供出色的声音质量和多种音频功能，如音效增强、声音识别和语音交互等。

2、嵌入式视觉：该处理器可在嵌入式视觉领域中发挥重要作用，例如智能摄像头、机器视觉系统和监控设备等。这些应用通常需要良好的图像处理能力和内置的视觉算法加速器，MIMX8ML8DVNLZAB提供了强大的图像和视频编解码支持，同时具备低功耗和实时性能。

3、工业自动化：在工业控制系统、工业自动化设备和机器人等方面，MIMX8ML8DVNLZAB处理器可提供精确控制和高性能计算能力。其丰富的接口和支持多种通信协议的能力，使得它适用于各种工业应用场景，并能满足高可靠性和实时性的要求4. 智能家居：MIMX8ML8DVNLZAB在智能家居领域中也有广泛应用，例如智能家庭控制中心、智能安防系统和智能家电等。处理器的高性能和低功耗特性，以及丰富的接口和通信能力，可以实现智能家居设备的联网和互联互通。

5、便携式设备：由于MIMX8ML8DVNLZAB处理器具有低功耗和高性能的特点，它适用于一系列便携式设备，例如智能手持设备、便携式医疗设备和便携式工业设备等。这些设备通常需要长时间的续航能力和高效的计算能力，MIMX8ML8DVNLZAB能够满足这些需求。

MIMX8ML8DVNLZAB的中文参数

品牌：NXP(恩智浦)

产品分类：MCU微控制器

图形加速：是

显示与接口控制器：MIPI-CSI，MIPI-DSI

封装：486-LFBGA(14x14)

以太网：GbE(2)

商品标签：工业级

SATA：-

核心处理器：ARM Cortex-A53

USB：USB 2.0 + PHY(2)，USB 3.0 + PHY(2)

内核数/总线宽度：4 ，64-

电压-I/O：-

速度：1.8GHz

工作温度：0°C ~ 95°C(TJ)

协处理器/DSP：ARM Cortex-M7，多媒体; NEON MPE，Hi-Fi4 DSP

安全特性：ARM TZ，CAAM，RDC

RAM控制器：DDR4，LPDDR4

附加接口：CAN，I2C，PCIe，SDHC，SPI，UART

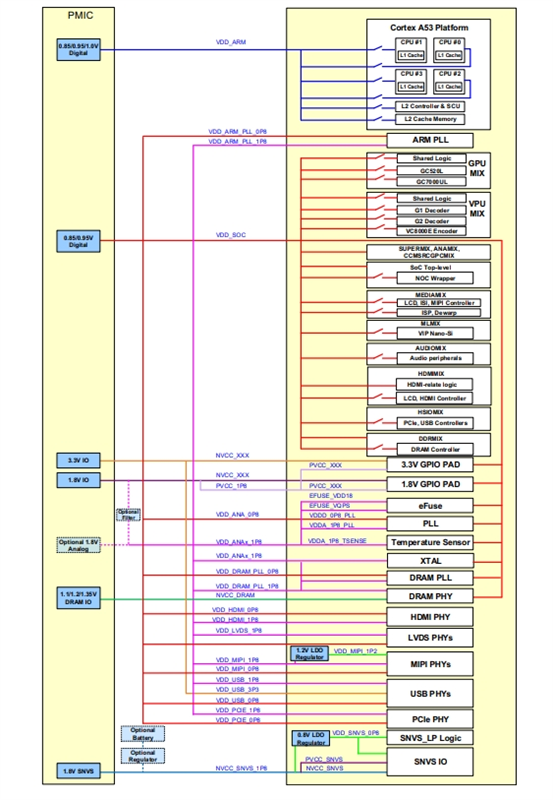

MIMX8ML8DVNLZAB的原理图

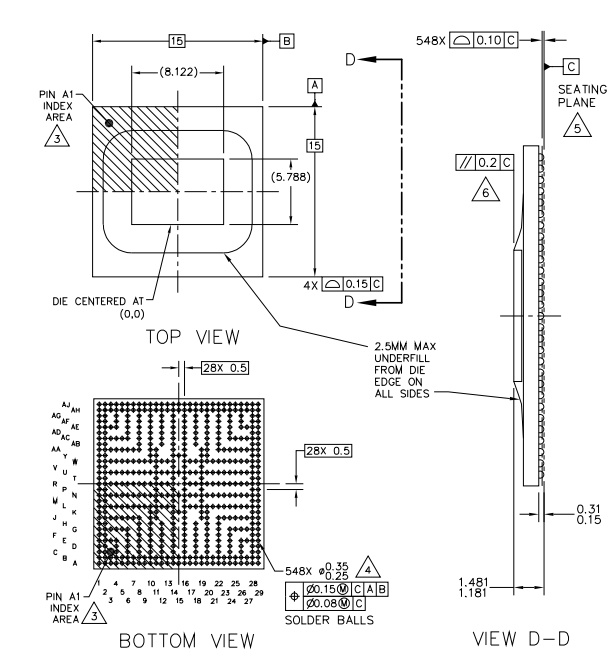

MIMX8ML8DVNLZAB的封装图

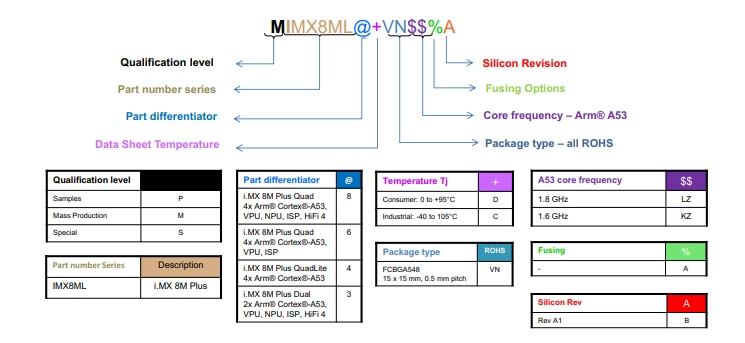

MIMX8ML8DVNLZAB的型号解释图
