ST(意法半导体)的型号STM32F777BIT6属于MCU微控制器,采用高性能Arm®Cortex®-M7 32位RISC内核,工作频率高达216MHz。Cortex®-M7内核具有浮点单元(FPU),支持Arm®双精度和单精度数据处理指令和数据类型。它还实现了一整套DSP指令和一个增强应用程序安全性的内存保护单元(MPU)。
STM32F777BIT6包含高速嵌入式存储器,闪存容量高达2M字节、512 KB SRAM(包括用于关键实时数据的128 KB数据TCM RAM)、16 KB指令TCM RAM(用于关键实时例程)、4 KB备份SRAM,以及连接到两条APB总线、两条AHB总线、32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连的大量增强型I/O和外围设备。
STM32F777BIT6提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器(包括两个用于电机控制的PWM定时器)、两个通用32位定时器、一个真随机数发生器(RNG)和一个加密加速单元。
一、STM32F777BIT6的功能特点
1、Cortex-M7内核:STM32F777BIT6集成了Cortex-M7内核,采用了双精度FPU(浮点运算单元),最高主频可达216MHz,能够提供出色的性能和响应速度。
2、存储器:STM32F777BIT6具有丰富的存储器选项,包括2MB的Flash存储器和512KB的SRAM,可满足复杂应用程序的存储需求。
3、外设丰富:STM32F777BIT6配备了丰富的外设,包括多个通用定时器、高级定时器、通用串行接口、以太网MAC、USB、CAN、SDIO、SPI、I2C等,可满足各种应用的外设需求。
4、安全功能:STM32F777BIT6支持硬件加速的AES加密和HASH算法,提供高级的安全性和数据保护功能。
5、电源管理:STM32F777BIT6具有先进的低功耗模式,能够有效管理功耗,延长电池寿命,并且支持多种电源管理功能。
6、全面的开发支持:意法半导体提供了丰富的开发工具和支持,包括STM32CubeMX、HAL库和各种示例代码,为开发者提供了便捷的开发环境。
二、STM32F777BIT6的应用领域
STM32F777BIT6是一款高性能的微控制器,适用于多种应用领域,基于ARM Cortex-M7内核,拥有丰富的外设和强大的计算能力,其主要应用领域如下:
1、工业自动化: 由于STM32F777BIT6具有高性能和丰富的外设,可以广泛应用于工业自动化领域,如工业控制系统、机器人控制、传感器数据采集和处理等。
2、 消费类电子: 在消费类电子产品中,STM32F777BIT6可应用于高性能的智能手机、平板电脑、无人机、3D打印机等产品,支持复杂的计算和图形处理需求。
3、通信设备: 由于STM32F777BIT6支持高速通信接口和网络协议栈,可用于路由器、交换机、无线基站等通信设备中,提供高性能的数据处理和通信功能。
4、医疗设备: 在医疗设备领域,STM32F777BIT6可以应用于医疗图像处理、医疗诊断设备、患者监护设备等高性能医疗设备中,支持实时数据处理和高精度控制。
三、STM32F777BIT6的中文参数
品牌:ST(意法半导体)
产品分类:32位MCU

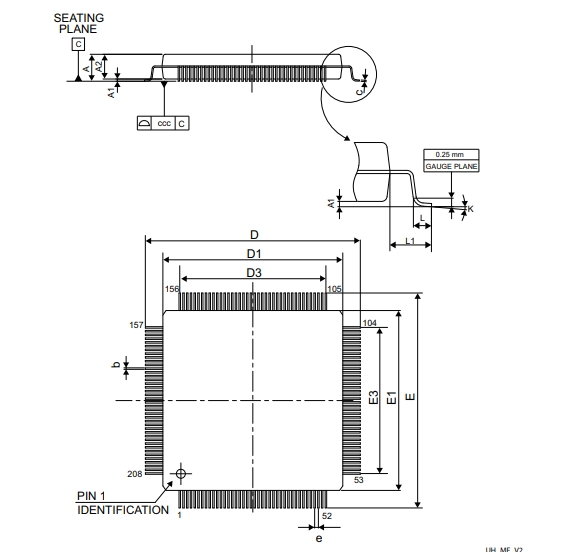

封装:208-LQFP(28x28)
核心处理器:ARM Cortex-M7
内核规格:32-位
速度:216MHz
连接能力:CANbus,EBI/EMI,以太网,I2C,IrDA,LINbus,MMC/SD/SDIO,QSPI,SAI,SPDIF,SPI,UART/USART,USB OTG 外设 欠压检测/复位,DMA,I2S,LCD,POR,PWM,WDT
I/O数:159
程序存储容量:2MB(2M x 8)
程序存储器类型:闪存
EEPROM容量:-
RAM大小:512K x 8
电压-供电(Vcc/Vdd):1.7V ~ 3.6V
数据转换器:A/D 24x12b; D/A 2x12b
振荡器类型:内部
工作温度:-40°C ~ 85°C(TA)
安装类型:表面贴装型
基本产品编号:STM32F777
HTSUS:8542.31.0001
商品标签:通用类MCU

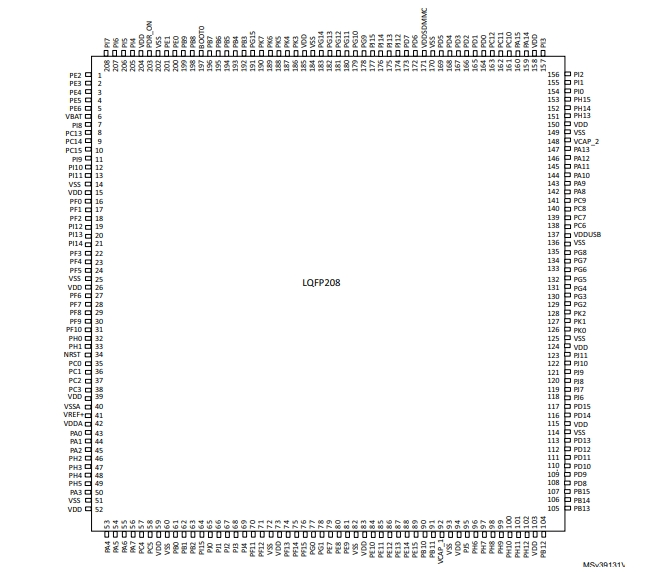

STM32F777BIT6的引脚图

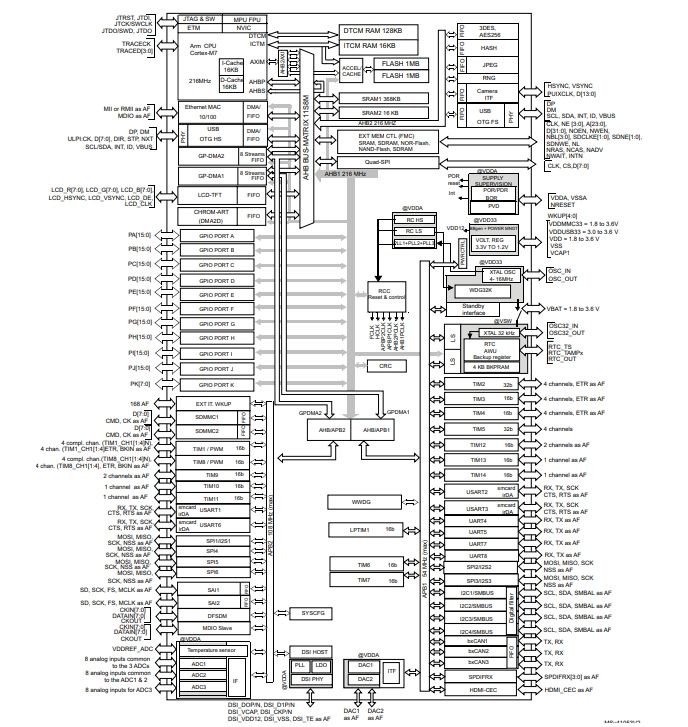

STM32F777BIT6的原理图
STM32F777BIT6的料号解释图
