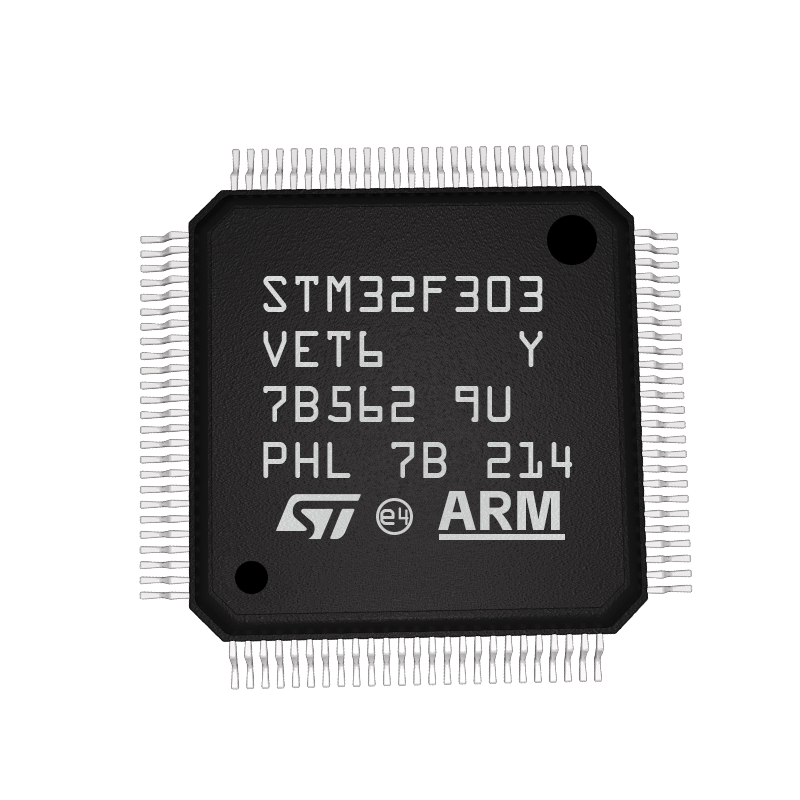

意法半导体STM32F303VET6TR微控制器工作原理、参数、应用领域和引脚图

ST(意法半导体)的型号STM32F303VET6TR属于32位高性能MCU，基于高性能ARM®Cortex®-M4 32位RISC内核，FPU工作频率为72MHz，内置浮点单元(FPU)、内存保护单元(MPU)和嵌入式跟踪宏单元(ETM)，包括高速嵌入式存储器(512KB闪存、80KB SRAM)、用于静态存储器(SRAM、PSRAM、NOR和NAND)的灵活存储器控制器(FSMC)，以及连接到AHB和两条APB总线的大量增强型I/O和外围设备。

STM32F303VET6TR提供四个快速12位ADC(5 Msps)、七个比较器、四个运算放大器、两个DAC通道、一个低功耗RTC、多达五个通用16位定时器、一个通用32位定时器以及多达三个专用于电机控制的定时器。它们还具有标准和高级通信接口：最多三个I²C、最多四个SPI(两个SPI具有多路复用全双工I²S)、三个USART、最多两个UART、CAN和USB。为了实现音频级精度，可以通过外部PLL对I²S外围设备进行计时。

STM32F303VET6TR的功能特点

1、高性能处理能力：STM32F303VET6TR采用Cortex-M4内核，最高主频可达72MHz，具有高效的指令集和算术运算单元，能够支持多种复杂的算法和数据处理任务，适用于各种应用场景。

2、多种通信接口：STM32F303VET6TR内置了多种通信接口，包括多个SPI、I²C、USART和CAN总线接口，支持与外部设备的高速通信和数据交换，方便与其他设备进行通信和数据传输。

3、丰富的外设功能：STM32F303VET6TR集成了多种常用的外设功能模块，如模数转换器(ADC)、数字模拟转换器(DAC)、通用定时器(TIM)等，可以满足各种应用的需求，如测量、控制和定时任务等。

4、丰富的存储器资源：STM32F303VET6TR内置了512KB的Flash存储器和80KB的SRAM，可以存储程序代码和数据，同时还支持外部存储器接口，如SPI Flash和SD卡等，为系统提供更大的存储容量。

5、低功耗设计：STM32F303VET6TR采用了意法半导体先进的低功耗技术，包括多种低功耗模式和智能功耗管理功能，能够在保证性能的前提下尽可能地减少功耗，延长系统的电池寿命。

6、强大的集成能力：STM32F303VET6TR集成了多种基本功能模块，如时钟、复位和电源管理等，提供了丰富的外设接口和功能，减少了外部组件的需求，简化了系统设计和布局。

7、丰富的软件支持：STM32F303VET6TR支持意法半导体的STM32Cube软件生态系统，提供了丰富的软件库和工具，方便开发人员进行软件开发、调试和测试。

STM32F303VET6TR的应用领域

STM32F303VET6TR是一款高性能32位ARM Cortex-M4微控制器，其主要应用领域如下：

1、工业自动化：STM32F303VET6TR可以用于各种工业自动化应用，包括工业控制器、PLC(可编程逻辑控制器)、驱动器等。它提供了丰富的通信接口(如CAN、SPI、I²C、USART等)，可以与各种外部设备进行高效的数据交换和通信，支持实时控制和监控。

2、物联网(IoT)：STM32F303VET6TR适用于物联网设备的开发，能够连接传感器、执行器和云平台。它具有低功耗特性和高效的睡眠模式，可延长设备的电池寿命。此外，它支持各种无线通信标准(如Wi-Fi、蓝牙、LoRa等)，可以实现设备之间的远程通信和互联。

3、消费类电子产品：STM32F303VET6TR适合用于消费类电子产品的开发，例如智能家居设备、智能电子设备和嵌入式系统等。它具有丰富的外设接口和高性能的处理能力，能满足不同消费者电子产品的需求。

4、医疗设备：STM32F303VET6TR可以应用于医疗设备的开发，如心脏监测器、血压计、血糖仪等。它支持高精度的模拟输入和数字信号处理，可以实现准确的测量和数据处理。

5、智能电网：STM32F303VET6TR可用于智能电网设备的开发，如智能电表、电能管理系统等。它支持多种通信接口和协议，能够实现电能数据的收集、传输和处理。

STM32F303VET6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

程序存储容量：512KB(512K x 8)

程序存储器类型：闪存

封装：100-LQFP(14x14)

RAM大小：80K x 8

包装：圆盘

电压-供电(Vcc/Vdd)：2V ~ 3.6V

商品标签：通用类MCU

数据转换器：A/D 39x12b; D/A 2x12b

核心处理器：ARM Cortex-M4

振荡器类型：内部

内核规格：32-位

工作温度：-40°C ~ 85°C(TA)

速度：72MHz

安装类型：表面贴装型

连接能力：CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB

基本产品编号：STM32F303

外设：DMA，I2S，POR，PWM，WDT

I/O数：86

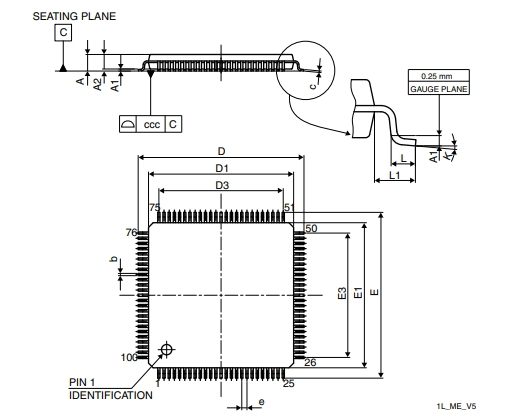

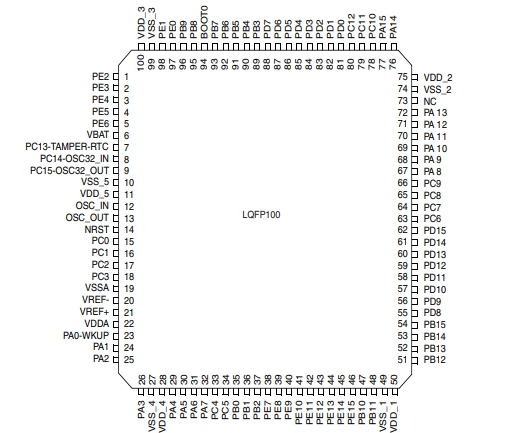

STM32F303VET6TR的引脚封装图

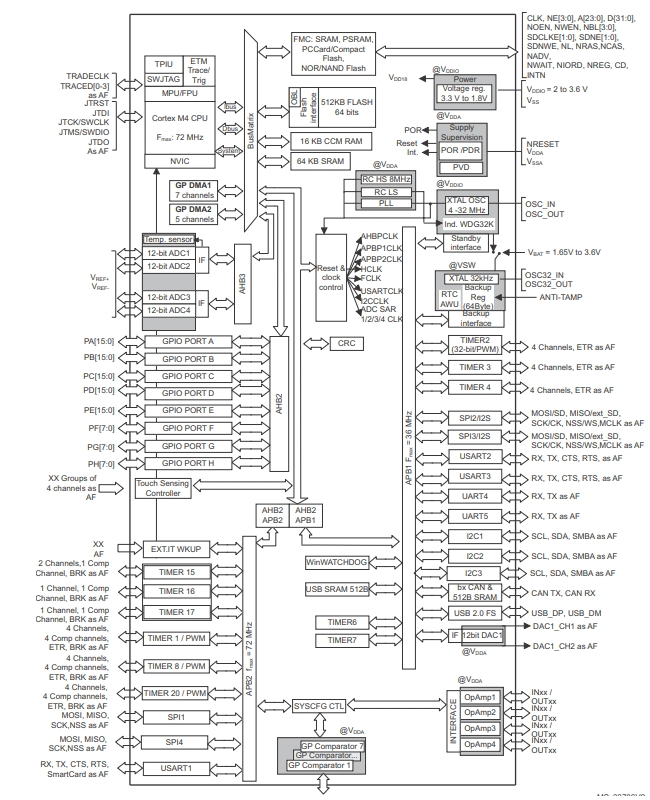

STM32F303VET6TR的原理图

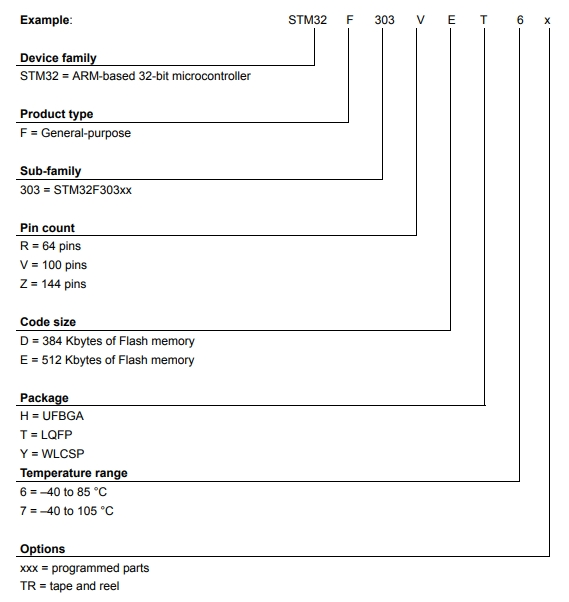

STM32F303VET6TR的型号解释图
