芯片干货！运算放大器的两个工作区域
运算放大器通常有两个工作区域，分别是线性区和饱和区。
线性区：在这个区域内，运算放大器的输出与输入信号之间存在线性关系，即输出电压与输入电压成比例。在线性区域内，运算放大器的增益是恒定的，通常是一个非常大的值。在这个区域内，运算放大器的负反馈可以正常工作，输出电压可以精确地跟随输入信号变化。
饱和区：当运算放大器的输出电压接近电源电压的上下限时，就进入了饱和区。在这个区域内，运算放大器的输出电压已经不能再随输入信号的变化而线性变化，而是被限制在电源电压的范围内。在饱和区，运算放大器的增益降低，失真增加，无法正常放大输入信号。
在实际电路设计中，通常需要将运算放大器工作在其线性区，以确保输出信号与输入信号之间的精确线性关系。因此，合理的电源供应设计和信号调节可以确保运算放大器在其线性区域内正常工作。
相关推荐
-
-
七大常用电子元器件，你知道多少？
随着电子技术及其应用领域的突飞猛进，设计过程中用到的元器件种类日益增多，学习和掌握常用元器件的性能、用途、质量判别方法， 对提高电气设备的装配质量及可靠性将起重要的保证作用。电阻、电容、电感、二极管、三极管等都是电子电路常用的器件。这里列举出电子行业中常用的七大电子元器件，及相关的基础概念和知识，和大家一起温习一遍。PCB线路板第一：电阻电阻的英文名称为resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。欧姆定律指出电压、电流和电阻三者之间的关系为I=U/R，亦即R=U/I。电阻的基本单位是欧姆，用希腊字母“Ω”来表示。电阻电阻电阻电阻电阻电阻： 对电流有阻碍作用的电学元件。比如：电炉丝 ，灯泡等，这些都是常见 的一般电阻，还有一些特殊电阻，如电位器（即可变电阻，通常用在收音机里调 节音量大小用的）；还有光敏电阻、热敏电阻、声敏电阻、压敏电阻，它们对外 界条件又不同的改变。第二：电容电容电容电容在电路学里，给定电压，电容器储存电荷的能力，称为电容（capacitance），标记为C。采用国际单位制，电容的单位是法拉（farad），标记为F。电路图中多半以C开头标示电容，例：C01、C02、C03、C100等。电容电容： 电容的作用有： 滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。电容电容是指容纳电场的能力。任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体。二极管二极管二极管第三：晶体二极管二极管又称晶体二极管,简称二极管(diode);它只往一个方向传送电流的电子零件。它是一种具有1个零件号接合的2个端子的器件，具有按照外加电压的方向，使电流流动或不流动的性质。二极管二极管二极管二极管晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。电感电感第四：电感感（电感线圈）是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一。电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。电感感是闭合回路的一种属性，即当通过闭合回路的电流改变时，电感会出现电动势来抵抗电流的改变。这种电感称为自感，是闭合回路自己本身的属性。假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感。第五：三极管三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件其作用是把微弱信号放大成幅度值较大的电信号， 也用作无触点开关。三极管三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。三极管第六：场效应管场效应管工作原理用一句话说，就是“漏极-源极间流经沟道的ID，用以栅极与沟道间的pn结形成的反偏的栅极电压控制ID”。场效应管场效应管场效应管是场效应晶体管（Field Effect Transistor缩写(FET)）的简称。主要有两种类型（junction FET—JFET)和金属 - 氧化物半导体场效应管（metal-oxide semiconductor FET，简称MOS-FET）。由多数载流子参与导电，也称为单极型晶体管。场效应管场效应管它属于电压控制型半导体器件。具有输入电阻高（107～1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。传感器第七：传感器1.按用途分类： 压力敏和力敏传感器、位置传感器、液位传感器、能耗传感器、速度传感器、加速度传感器、射线辐射传感器、热敏传感器。传感器2.按原理分类：振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器、生物传感器等。传感器传感器传感器3.按输出信号分类：模拟传感器：将被测量的非电学量转换成模拟电信号。 数字传感器：将被测量的非电学量转换成数字输出信号（包括直接和间接转换）。 膺数字传感器：将被测量的信号量转换成频率信号或短周期信号的输出（包括直接或间接转换）。 开关传感器：当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。
-
-
Littelfuse力特推出超低功耗负载开关集成电路系列，延长电池寿命

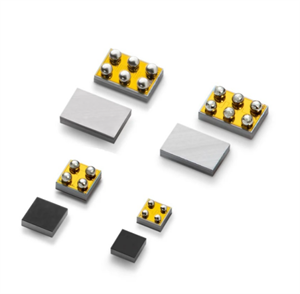

小尺寸和一流的效率使其成为物联网、移动和可穿戴电子产品的理想选择中国北京，2023年12月28日讯 – Littelfuse公司 是一家工业技术制造公司，致力于为可持续发展、互联互通和打造更安全的世界提供动力，最新发布保护集成电路产品系列中的五款多功能负载开关器件。超低功耗负载开关集成电路系列这些新型负载开关集成电路是额定电流为2和4A的超高效负载开关，集成了真正反向电流阻断(TRCB)和压摆率控制功能。 其一流的效率使其成为移动和可穿戴消费电子产品的理想选择。 这些开关支持业界最低的静态电流(IQ)、低ON和关断电流(ISD)，有助于设计人员降低寄生漏电流，提高系统效率，并延长电池的整体寿命。 观看视频。最新的负载开关集成电路非常适合用于各种电子产品设计，包括：手持设备可穿戴设备物联网(IoT)SSD存储楼宇自动化消费电子产品Littelfuse保护半导体业务团队助理产品经理Bernie Hsieh表示：“新的负载开关集成电路系列通过提供低功耗和省电功能，支持延长移动和可穿戴产品的电池寿命。其封装的芯片级外形节省了空间，同时集成了多种功能，如压摆率控制、真正反向电流阻断和快速输出放电。”与以前的解决方案相比，负载开关集成电路具有以下主要优势：省电可显著延长电池寿命。较低的功耗(较低的RON、IQ和ISD)提供高效率的运行。这些产品使用芯片级封装(采用WLCSP)来取代具有多种功能集成的分立电路，如功率MOSFET、反向二极管、放电MOSFET、无源元件等。芯片级尺寸的外形也显著降低了PCB空间要求。负载开关集成电路有以下几个系列：LQ05021QCS4 - 5V，2A超低功耗，具有压摆率控制功能LQ05021RCS4 - 5V，2A超低功耗，具有真正反向电流阻断功能LQ05022QCS4 - 5V，2A超低功耗，具有压摆率控制功能LQ05041QCS6 - 5V，4A超低功耗，具有压摆率控制功能LQ05041RCS6 - 5V，4A超低功耗，具有真正反向电流阻断功能负载开关器件采用小型芯片级封装，具有：• 四(4)个凸点，封装尺寸为0.77mm x 0.77mm x 0.46mm，间距为0.4mm• 四(4)个凸点，芯片尺寸为0.97mm x 0.97mm x 0.55mm，间距为0.4mm• 六(6)个凸点，封装尺寸为0.97mm x 1.47mm x 0.55mm，间距为0.5mm
