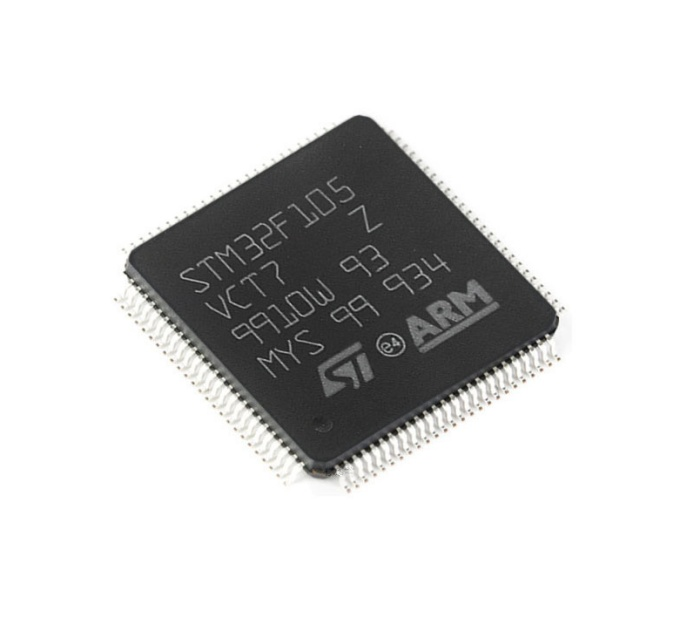

意法半导体STM32F105VCT7微控制器工作原理、参数、应用、原理图以及引脚封装图
ST(意法半导体)的型号STM32F105VCT7属于32位MCU微控制器，集成了以72MHz频率运行的高性能ARM®Cortex®-M3 32位RISC内核、高速嵌入式存储器(高达256KB的闪存和64KB的SRAM)以及连接到两条APB总线的大量增强型I/O和外围设备。
STM32F105VCT7提供两个12位ADC、四个通用16位定时器和一个PWM定时器，以及标准和高级通信接口：最多两个I²C、三个SPI、两个I2、五个USART、一个USB OTG FS和两个CAN。以太网仅在STM32F107xx上可用。
STM32F105VCT7的功能特点
1、ARM Cortex-M3内核：STM32F105VCT7采用了ARM Cortex-M3内核，具有较高的运算性能和能效。该内核具备快速执行处理器指令、庞大的指令集、支持高级断言和调试功能等特点，适用于复杂的应用场景。
2、高速时钟和丰富的外设：STM32F105VCT7提供了72MHz的主频，内置了丰富的外设模块，例如UART、SPI、I²C、USB、PWM等，可以满足各种通信和控制需求。同时，它还支持多达80个GPIO引脚，可用于连接外部设备和扩展模块。
3、多种存储器选项：STM32F105VCT7内置了256KB的闪存存储器，用于存储应用程序和数据。此外，还配备有64KB的SRAM，用于高速数据读写。同时，它还支持外部存储扩展，如NAND Flash、SD卡等，满足对大容量数据存储的需求。
4、丰富的安全机制：为了保护系统安全，STM32F105VCT7采用了多种安全机制，如读保护、写保护、可选的硬件加密引擎等。这些机制可以有效防止非法访问和数据泄露，提高系统的可靠性。
5、低功耗模式：STM32F105VCT7支持多种低功耗模式，包括运行、睡眠和停止模式。通过设置相应的模式，可以降低系统功耗并延长电池寿命。
STM32F105VCT7的应用领域
STM32F105VCT7是一款基于ARM Cortex-M3内核的微控制器产品，其主要应用领域如下：
1、工业自动化：STM32F105VCT7具备高性能和强大的外设集成，可用于工业自动化控制系统，如PLC(可编程逻辑控制器)、工业机器人、工厂自动化设备等。
2、智能家居和建筑自动化：STM32F105VCT7可以用于智能家居系统，如家庭安防、智能照明、智能门锁、温度控制等。它还可以用于建筑自动化系统，如楼宇管理、照明控制、通风系统等。
3、医疗设备：STM32F105VCT7可用于医疗设备，如医疗监护仪、心电图仪、血压监测仪等。其低功耗和高性能的特点使得它在医疗设备中有广泛的应用。
4、智能交通：在智能交通领域，STM32F105VCT7可以用于交通信号灯、智能车辆控制、交通监控系统等。
5、工业机器人：STM32F105VCT7的高性能和强大的外设集成使得它适合用于工业机器人控制系统，如机械臂、焊接机器人等。
STM32F105VCT7的参数
品牌：ST(意法半导体)
产品分类：32位MCU
I/O数：80
程序存储容量：256KB(256K x 8)
封装：100-LQFP(14x14)
程序存储器类型：闪存
商品标签：通用类MCU
RAM大小：64K x 8
核心处理器：ARM Cortex-M3
电压-供电(Vcc/Vdd)：2V ~ 3.6V
内核规格：32-位
数据转换器：A/D 16x12b;D/A 2x12b
速度：72MHz
振荡器类型：内部
连接能力：CANbus，I2C，IrDA，LINbus，SPI，UART/USART，USB OTG
工作温度：-40°C ~ 105°C(TA)
外设：DMA，POR，PWM，电压检测，WDT
安装类型：表面贴装型
基本产品编号：STM32F105

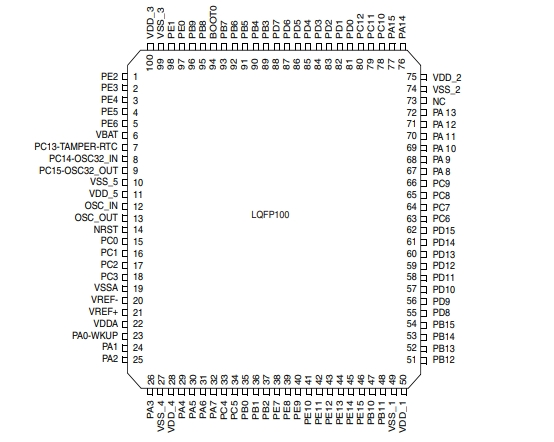

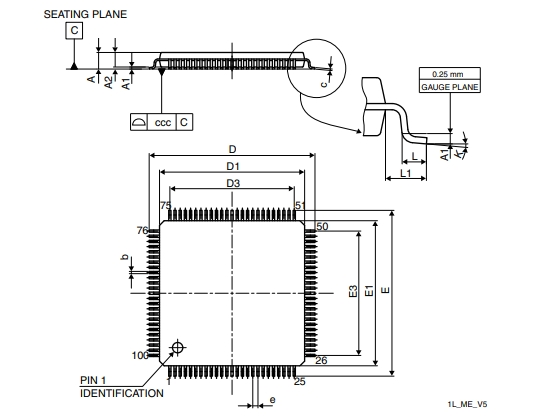

STM32F105VCT7的引脚封装图
STM32F105VCT7的原理图

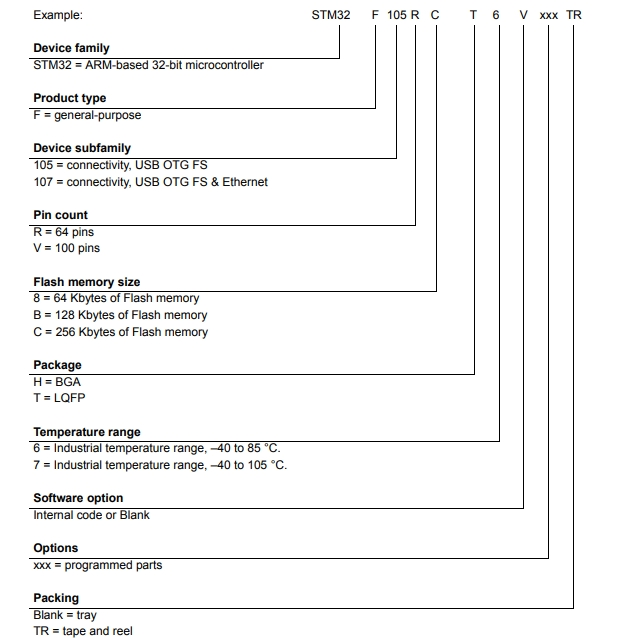

STM32F105VCT7的料号解释图
