意法半导体STM32F302RBT6微控制器的工作原理、参数、应用以及引脚封装图
ST意法半导体的型号STM32F302RBT6属于32位MCU微控制器，基于高性能Arm®Cortex®-M4 32位RISC内核，FPU工作频率高达72MHz，内置浮点单元(FPU)、内存保护单元(MPU)和嵌入式跟踪宏单元(ETM)。
该系列集成了高速嵌入式存储器(高达256KB的闪存，高达40KB的SRAM)以及连接到两条APB总线的大量增强型I/O和外围设备，提供最多两个快速12位ADC(5 Msps)、四个比较器、两个运算放大器、最多一个DAC通道、一个低功耗RTC、最多五个通用16位定时器、一个通用32位定时器和一个专用于电机控制的定时器。它们还具有标准和高级通信接口：最多两个I²C、最多三个SPI(两个SPI具有多路复用全双工I2S)、三个USART、最多两个UART、CAN和USB。为了实现音频级精度，可以通过外部PLL对I²S外围设备进行计时。
STM32F302RBT6的功能特点
1、高性能：STM32F302RBT6采用了高性能的ARM Cortex-M4内核，主频可达到72MHz，具有强大的处理能力。同时搭配了256KB的闪存和40KB的RAM，可满足多种应用需求。
2、丰富的外设接口：STM32F302RBT6具有丰富的外设接口，包括多个通用IO引脚、多个串口、SPI、I²C、CAN和USB等接口，可满足各种外设的连接需求。
3、强大的模拟功能：STM32F302RBT6具备多个模拟模块，包括12位的ADC(模数转换器)、低功耗ADC、DAC(数模转换器)，可以实现高精度的模拟信号采集和输出。
4、丰富的定时器功能：STM32F302RBT6具备多个定时器，包括基本定时器(TIM)、通用定时器(TIM)、高级定时器(TIM)，可以实现多种定时、计数和PWM(脉冲宽度调制)等功能。
5、低功耗特性：STM32F302RBT6通过各种低功耗模式和技术，可以实现低功耗运行，延长电池寿命或降低系统功耗。
6、强大的安全性：STM32F302RBT6采用了多种安全性策略和机制，可以保护系统的安全性和数据的机密性，例如硬件加密和安全启动等功能。
7、易于开发和调试：意法半导体为STM32F302RBT6提供了完善的开发工具和生态系统，包括STM32Cube软件开发套件、集成开发环境(IDE)和调试器等，方便开发者进行软件开发、调试和测试。
STM32F302RBT6的应用领域
STM32F302RBT6是一款高性能的32位MCU微控制器，其主要应用领域如下：
1、工业自动化：STM32F302RBT6具有高性能和丰富的通信接口，可以广泛应用于工业自动化领域，如工业控制器、智能仪表、工业网络通信等。
2、消费电子：该微控制器具有强大的计算能力和丰富的外设，适用于嵌入式控制和处理复杂算法的消费电子产品，如智能家居设备、音视频设备、电子游戏等。
3、医疗设备：STM32F302RBT6的高性能和可靠性使其非常适合用于医疗设备，如医疗监护仪、诊断设备、手术器械等。
4、物联网(IoT)：STM32F302RBT6支持多种通信协议和低功耗模式，非常适合用于物联网设备，如智能传感器、智能家居控制器、环境监测等。
STM32F302RBT6的参数
品牌：ST(意法半导体)
产品分类：32位MCU
I/O数：52
程序存储容量：128KB(128K x 8)
封装：64-LQFP(10x10)
程序存储器类型：闪存
包装：托盘
RAM大小：32K x 8
商品标签：通用类MCU
电压-供电(Vcc/Vdd)：2V ~ 3.6V
核心处理器：ARM Cortex-M4
数据转换器：A/D 16x12b; D/A 1x12b
内核规格：32-位
振荡器类型：内部
速度：72MHz
工作温度：-40°C ~ 85°C(TA)
连接能力：CANbus，I2C，IrDA，LIN，SPI，UART/USART，USB
安装类型：表面贴装型
外设：DMA，I2S，POR，PWM，WDT
基本产品编号：STM32F302

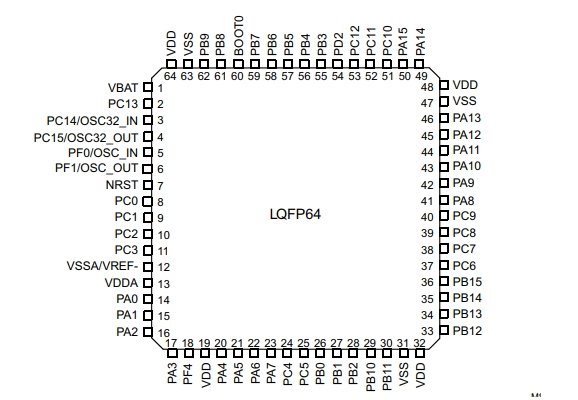

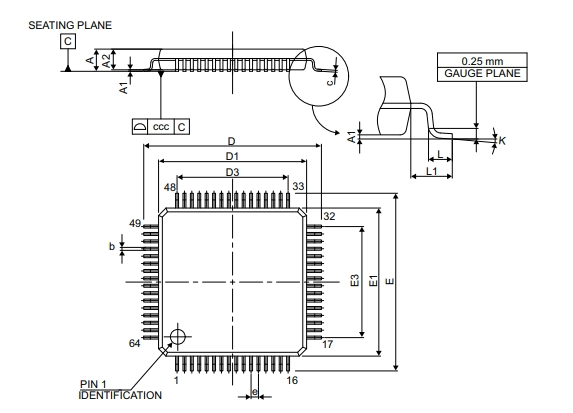

STM32F302RBT6的引脚封装图

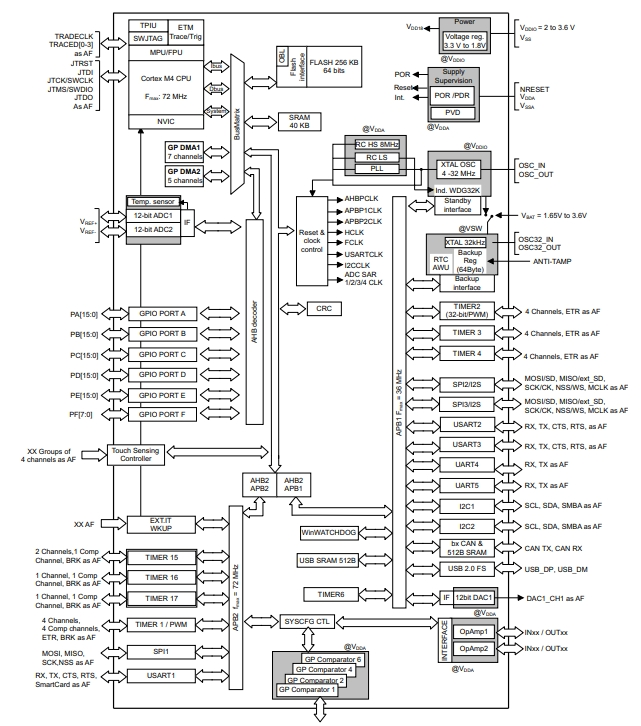

STM32F302RBT6的原理图

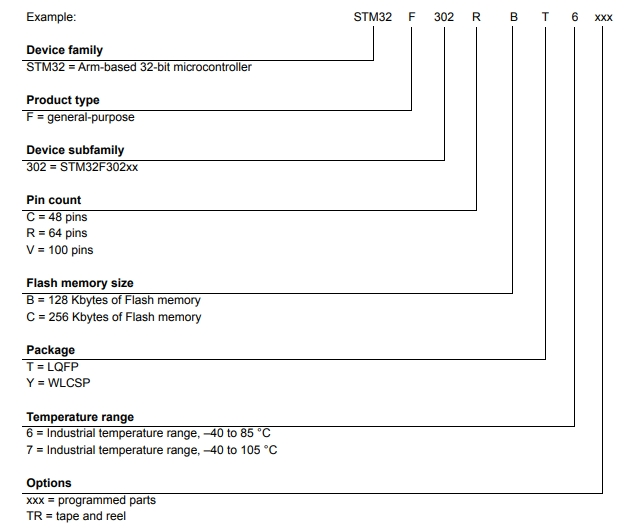

STM32F302RBT6的料号解释图
