德州仪器SN65HVD3085EDGK接口芯片的工作原理、参数、应用以及引脚图
德州仪器SN65HVD3085EDGK设备是为RS-485数据总线网络设计的半双工收发器。它们由5V电源供电，完全符合TIA/EIA-485A标准。通过控制过渡时间，这些设备适用于通过双绞线传输数据。SN65HVD3085EDGK设备针对高达200kbps的信令速率进行了优化。SN65HVD3085EDGK适用于高达1Mbps的数据传输。
SN65HVD3085EDGK被设计为在非常低的供电电流下工作，通常为0.3mA，不包括负载。当处于非活动关闭模式时，电源电流降至几纳安，使这些设备非常适合功率敏感应用。
SN65HVD3085EDGK设备的宽共模范围和高ESD保护级别使其适用于要求苛刻的应用，如电表网络、逆变器、电信机架上的状态/命令信号、有线机箱互连和工业自动化网络，在这些应用中，噪声容限至关重要。这些器件与SN75176的行业标准封装相匹配。通电复位电路将输出保持在高阻抗状态，直到电源电压稳定。热关机功能可保护设备免受系统故障条件造成的损坏。SN65HVD3085EDGK的特点是在−40°C至85°C的空气温度下运行。
特征
提供小型MSOP-8封装
满足或超过的要求
TIA/EIA−485A标准
低静态功率
−0.3 mA有源模式
−1 nA关闭模式
1/8单元负载--总线上最多256个节点
母线引脚ESD保护高达15 kV
行业标准SN75176足迹
故障保护接收器
（总线开路、总线短路、总线空闲）
应用
电能表网络
电机控制
电源逆变器
工业自动化
楼宇自动化网络
电池供电的应用
电信设备
引脚图

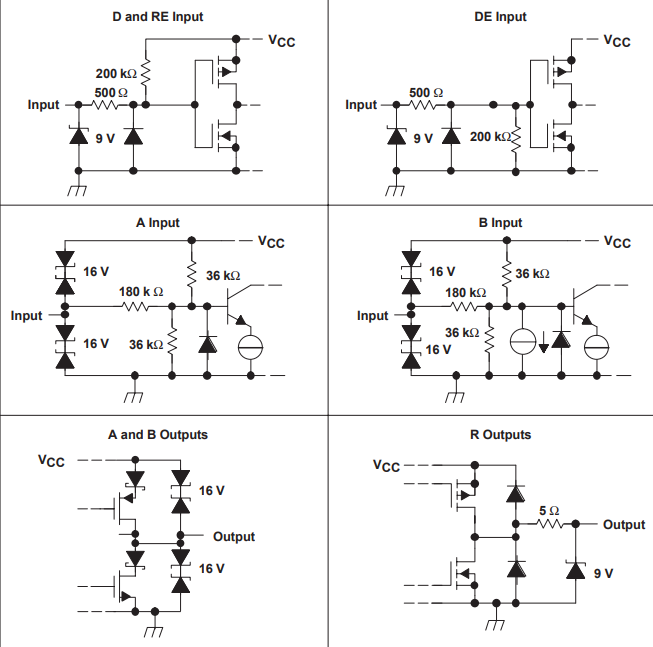

等效输入和输出示意图
